发明名称:WATER BLAZE 水中焚烧式废水蒸发浓缩技术
技术产权:沈阳华可乐水处理设备有限公司及其法定代表人崔明浩
一、适用范围
膜法/生化法/物化法/三效蒸发法/MVR蒸发法等技术很难处理的高浓度废水具体有:
1、膜/生化法/物化法等工艺很难处理的高浓度废水;
2、采用一般蒸发浓缩装置或钢桶干燥机的企业;
3、含有挥发性有机物VOC的高浓度废水;
4、空间狭小,不便安装或要求自动化操作的企业;
5、希望以最少的费用求最大废水处理效果的企业;
6、计划减少各种委托处理费用的企业;
7、在环境改善和保护方面欲做出贡献的企业;
8、欲创建废水零排放、根治高污染的各种工程场合。
使用特定条件:
除按技术要求(如热值/压力)配备燃气输送设施外,其他与一般环保系统所需常规配套设施相近。
运行规模:227LPH–454LPH
物料性质要求:含水率≥90%,氯根Clˉ<40000ppm,闪点>60℃,其他指标不限或可容易解决之。
上下游技术匹配:可与膜法/生化法/物化法/三效蒸发法/MVR蒸发法/脱水装置等所有上下游技术具备良好匹配性。
技术使用环境:5℃-50℃
地理条件:不限指:所有陆地范围内或能提供WB设备稳定运行条件的工程平台。
原料来源:不限指:符合上述物料性质要求。
二、技术内容
WB技术原理:
把含有90%水份且其他工艺(如物化/生化/膜/三效/MVR)难以最终处理的废水直接喷射在燃烧中的火焰上(1050℃),使废水所含VOC和其它污染物在浸没于液体中的燃烧管内得以热解,分离出水分、气化物和固形物。
注:分离出的水分转化为水蒸气经烟囱排出,焚烧后的碳化物(固形物)因自重而聚集在浓缩仓,待达到预设出料浓度时自动泵至淤泥槽,再经脱水工艺转为固泥,母液返送至输入端循环处理,最终使废水得以零排放根治。
WB技术的工程应用创新及解决的关键议题:
WB技术虽好,但工程应用需要解决诸多工程议题,如:
(1)水体特性的专业分析与治理方案的基本设计;
(2)上下游技术的筛选与匹配设计;
(3)用户现场条件勘察与包括配套设施参数的施工设计;
(4)WB工艺系统的安装调试与交接;
(5)WB工艺系统的试运行与当地监测项目的检测认证;
(6)跟踪技术服务与责任义务划分。
高浓度废水污染防治的工程实践:
WB技术,经30多年世界110多个国家和地区在乳化废液/涂装废水/制药废水/电镀废水/化工废水/膜浓缩液/生化浓缩液/化学混凝浓缩液/洗涤废水/传统蒸发浓缩液等废水治理广泛工程领域的成功应用,为帮助产生高浓度疑难废水的工商企业零排放根治重度污染提供了有效的技术支持。仅国内而言,尽管是民营企业势单力薄的努力,已在上述诸多废水处理工程领域也获得了成功应用,进而曾帮助包括中国500强企业及大型跨国公司等企业用户防治不同废水重度污染创建了合格的工程范例。
三、水污染防治效果
WB技术,若以废水达标排放处理为标准时,其水污染防治效果是革命性的。因为这种技术可实现废水零排放根治。对此,不仅可查证欧美等发达国家所完成的废水零排放处理工程结果,而且国内已完成的废水零排放处理工程结果中也可获得验证。如:自2000年引进WB技术至今,已成功应用于:
1)安阳ACBC集团电镀废水根治工程
注:2004年在安阳市中州路南段,三效+WB=系统,流量1t/hr,蒸发量227LPH,气体达标/废水免排放效果。
2)郑州ANFEI电子电镀废水根治工程
注:2004年在郑州市航海东路,三效+WB=系统,流量1t/hr,蒸发量227LPH,气体达标/废水免排放效果。
3)铜陵清华科技VOC废水根治工程
注:2012年在铜陵市铜官大道,MBR+WB=系统,流量5t/hr,蒸发量454LPH,气体达标/废水免排放效果。
4)中山瑞德兴阳新能源砷酸盐废水根治工程
注:2015年在中山市火炬路,化学混凝+WB=系统,流量2t/hr,蒸发量227LPH,气体达标/废水免排放效果。,以及青岛大宇汽车涂装废水根治工程、北京现代汽车乳化废液根治工程等在内的多省市、多领域高浓度废水治理。
四、技术示范情况(仅以若干工程案例)
WB技术用户使用运行情况:
1)安阳ACBC集团,自2005年交付使用起,高浓度电镀废水年排污量为零、按流量计年均治理7200t/y。
2)郑州ANFEI电子,自2005年交付使用起,高浓度电镀废水年排污量为零、按流量计年均治理7200t/y。
3)铜陵清华科技,自2012年交付使用起,高浓度VOC废水年排污量为零、按流量计年均治理3。6万t/y。
4)中山瑞德兴阳新能源,自2012年交付使用起,高浓度砷废水年排污量为零。按流量计年均治理1。44万t/y,以及青岛大宇汽车及北京现代汽车(注:自1999年及2010年起,这两家大型跨国公司高浓度涂装废水和乳化废液年排污量为零、按流量计年均治理1。44万t/y和8。1万t/y。)等在内的多省市、多领域高浓度废水年排污量为零、按流量计年均治理量待评估。
WB技术用户减排效益:
1)安阳ACBC集团,自2005年采用本技术起,在实现高浓度电镀废水零排放目标的同时,因此仅节省排污费效益评估为1440万元/年(注:按2000元/吨排污费收费标准粗略评估)
2)郑州ANFEI电子,自2005年采用本技术起,在实现高浓度电镀废水零排放目标的同时,因此仅节省排污费效益评估为1440万元/年(注:按2000元/吨排污费收费标准粗略评估),
3)铜陵清华科技,自2012年采用本技术起,在实现高浓度电镀废水零排放目标的同时,因此仅节省排污费效益评估为9000万元/年(注:按2500元/吨排污费收费标准粗略评估),
4)中山瑞德兴阳新能源,自2015年采用本技术起,在实现高浓度电镀废水零排放目标的同时,作为光伏行业龙头企业因此树立了更好的环境企业形象,,以及青岛大宇汽车及北京现代汽车,自1999年/2010年采用本技术起,在实现高浓度废水零排放目标的同时,因此仅节省排污费效益评估为2880万元/年和1。62亿元/年(注:按2000元/吨排污费收费标准粗略评估)。
五、WB技术各种认证及授权证明

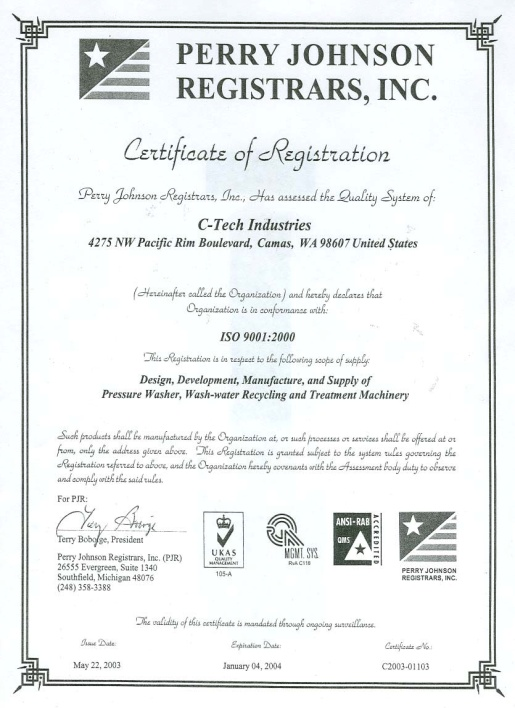

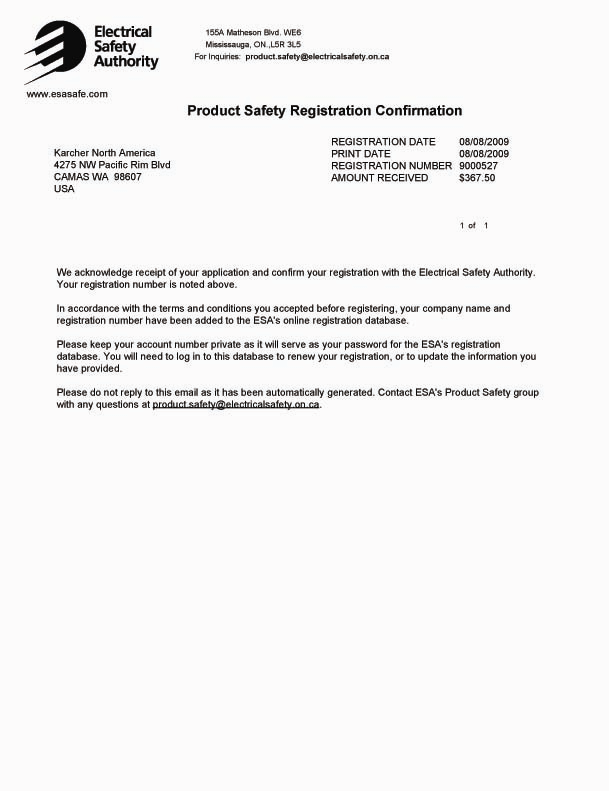

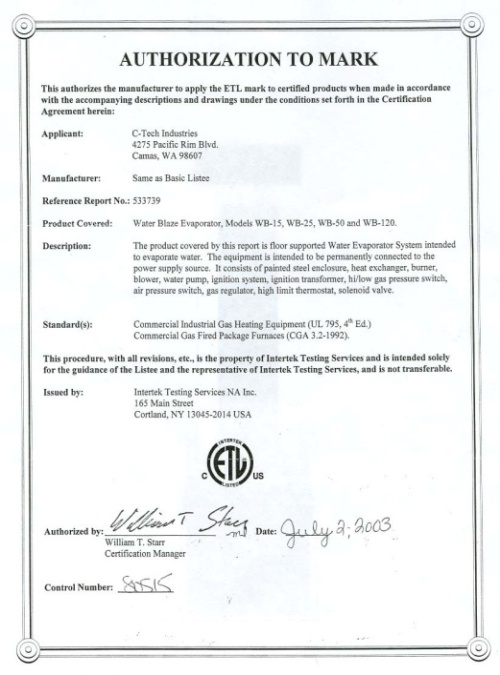

A、WATERMAZE品牌产品ETL安全认证、ISO认证、电器安全认证
ETL安全认证ISO质量认证电器安全认证

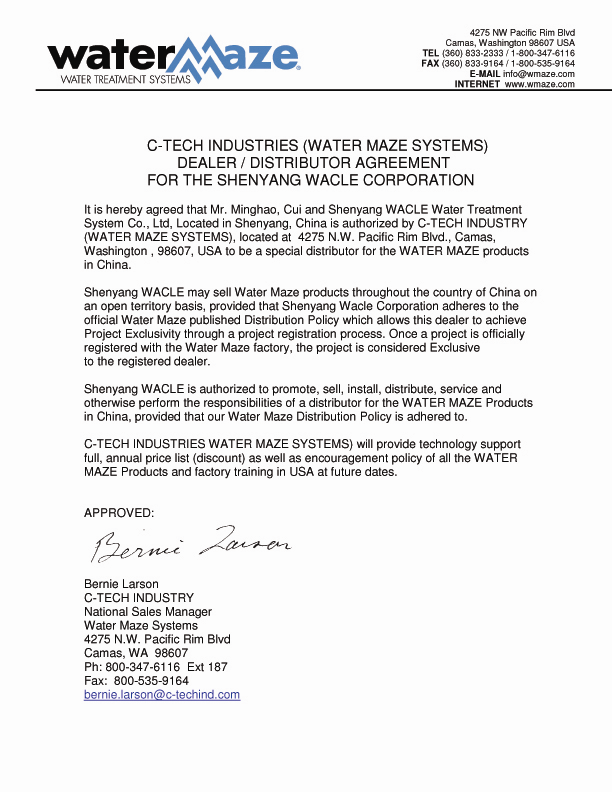

B、美国WATERMAZE公司特殊经销商授权证明

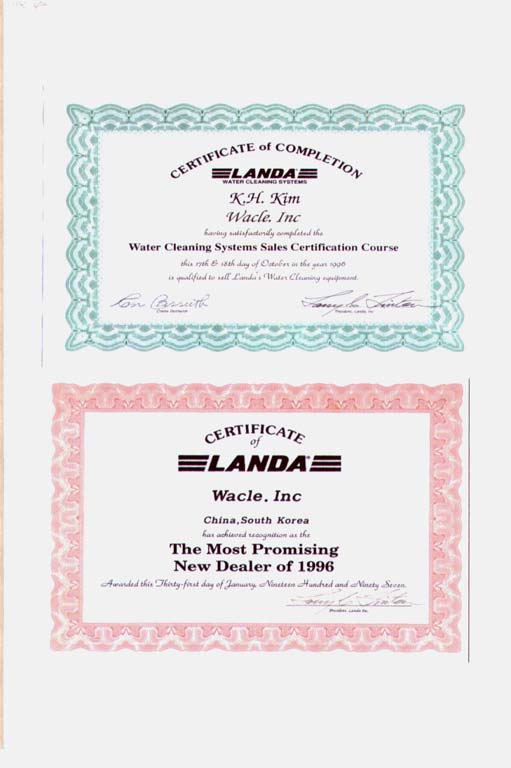

1996开始中国/韩国总代理授权(当时美公司称作LANDA)自2009年始经WATERMAZE公司再授权成为特殊经销商
1996开始中国/韩国总代理授权(当时美公司称作 LANDA)自2009年始经WATER MAZE公司再授权成为特殊经销商。
