申请日 2016.12.29
公开(公告)日 2017.05.31
IPC分类号 B01D36/04
摘要
一种建筑施工用的污水处理设备，包括第一框体装置、电缸装置、过滤装置、第二框体装置、管道装置、固定装置、第三框体装置及电机装置，第一框体装置包括第一框体、第一弹簧、及第一支撑杆等，电缸装置包括第一电缸、第一推动杆、第二固定杆及第三固定杆等，过滤装置包括第二横板、第二电缸、第三推动杆、第一定位架、第三横板及第四固定杆等，第二框体装置包括第二框体、第一斜板、第二过滤网、第二弹簧、及第一支架等，管道装置包括第一管道、第一阀门，固定装置包括第五固定杆、第六固定杆，第三框体装置包括第三框体、第二管道及第四过滤网等，电机装置包括弹性板、第二竖杆、等。本发明能对污水进行充分净化，净化效率高且快速。
权利要求书
1.一种建筑施工用的污水处理设备，其特征在于：所述建筑施工用的污水处理设备包括第一框体装置、位于所述第一框体装置左侧的电缸装置、位于所述电缸装置上方的过滤装置、位于所述第一框体装置右侧的第二框体装置、位于所述第二框体装置下方的管道装置、位于所述第二框体装置左侧的固定装置、位于所述固定装置下方的第三框体装置及设置于所述第三框体装置上的电机装置，所述第一框体装置包括第一框体、位于所述第一框体下方的第一固定块、位于所述第一固定块右侧的第一弹簧、位于所述第一弹簧下方的第一横板及位于所述第一固定块下方的第一支撑杆，所述电缸装置包括第一电缸、位于所述第一电缸上方的第一推动杆、位于所述第一推动杆上方的第二推动杆、位于所述第二推动杆上方的第一固定杆、位于所述第一固定杆上方的第二固定杆及位于所述第一电缸右侧的第三固定杆，所述过滤装置包括第二横板、位于所述第二横板上方的第二电缸、位于所述第二电缸上方的第三推动杆、第一定位架、位于所述第三推动杆上方的第三横板、位于所述第三推动杆右侧的第一竖杆、位于所述第一竖杆下方的第一过滤网及位于所述第一竖杆左侧的第四固定杆，所述第二框体装置包括第二框体、收容于所述第二框体内左右两侧的第一斜板、位于所述第一斜板下方的第二过滤网、位于所述第二过滤网下方左右两侧的第二弹簧、位于所述第二弹簧下方的第一横杆、位于所述第一横杆下方的第三过滤网、位于所述第三过滤网下方的集中块及位于所述第二框体左侧的第一支架，所述管道装置包括第一管道、设置于所述第一管道上的第一阀门，所述固定装置包括第五固定杆及设置于所述第五固定杆上的第六固定杆，所述第三框体装置包括第三框体、位于所述第三框体右侧的第二管道、设置于所述第二管道上的第二阀门、收容于所述第三框体内的第三管道及位于所述第三管道左侧的第四过滤网，所述电机装置包括弹性板、位于所述弹性板右侧的第二竖杆、设置于所述第二竖杆上端的第一滚轮、位于所述第二竖杆上方的第二横杆、设置于所述第二竖杆左端的第二滚轮、设置于所述弹性板上的拉线、设置于所述第三框体上的电机、设置于所述电机上的输出轴及位于所述电机下方的第二支架。
2.如权利要求1所述的，其特征在于：所述第一固定块呈长方体，所述第一固定块的上表面与所述第一框体的下表面固定连接，所述第一弹簧呈竖直状，所述第一弹簧上端与所述第一框体固定连接，所述第一弹簧的下端与所述第一横板固定连接，所述第一横板呈长方体且水平放置，所述第一支撑杆呈长方体且竖直放置，所述第一支撑杆的下端与所述第一横板固定连接，所述第一支撑杆的上端设有第一凹槽，所述第一固定块收容于所述第一凹槽内且与所述第一支撑杆枢轴连接。
3.如权利要求2所述的，其特征在于：所述第一电缸的下表面与所述第一横板的上表面固定连接，所述第一推动杆呈长方体，所述第一推动杆的下端与所述第一电缸连接，所述第二推动杆呈长方体，所述第二推动杆的下端设有第二凹槽，所述第一推动杆的上端收容于所述第二凹槽内且与所述第二推动杆枢轴连接，所述第二推动杆的上端与所述第一固定杆的下表面固定连接，所述第一固定杆的右端与所述第一框体的左表面固定连接，所述第二固定杆呈长方体，所述第二固定杆的下端与所述第一固定杆固定连接，所述第三固定杆呈长方体，所述第三固定杆的左端与所述第一电缸固定连接，所述第三固定杆的右端与所述第一支撑杆固定连接。
4.如权利要求3所述的，其特征在于：所述第二横板的右端与所述第一框体的左表面固定连接，所述第二固定杆的上端与所述第二横板固定连接，所述第二电缸的下表面与所述第二横板的上表面固定连接，所述第一定位架呈L形，所述第一定位架的下端与所述第一框体的上表面固定连接，所述第一定位架的上端呈水平状，所述第三推动杆呈长方体且竖直放置，所述第三推动杆的下端与所述第二电缸连接，所述第三推动杆的上端与所述第三横板的下表面固定连接，所述第三推动杆贯穿所述第一定位架的上下表面且与其滑动连接，所述第三横板呈长方体且水平放置，所述第一竖杆呈长方体且竖直放置，所述第一竖杆的上端与所述第三横板固定连接，所述第一竖杆的下端与所述第一过滤网的上表面固定连接，所述第四固定杆呈倾斜状，所述第四固定杆的上端与所述第三横板固定连接，所述第四固定杆的下端与所述第一竖杆固定连接。
5.如权利要求4所述的，其特征在于：所述第二框体上设有位于其下表面的第一通孔，所述第一横板的右端与所述第二框体的左表面固定连接，所述第一斜板呈倾斜状，所述第一斜板的上端与所述第二框体的内表面固定连接，所述第二过滤网呈长方体且水平放置，所述第二过滤网的上表面顶靠在所述第一斜板的下端上，所述第二弹簧呈竖直状，所述第二弹簧的上端与所述第二过滤网固定连接，所述第二弹簧的下端与所述第一横杆固定连接，所述第一横杆设有两个且分别位于所述第二框体内的左右两侧，所述第一横杆呈长方体且水平放置，所述第一横杆的一端与所述第二框体的内表面固定连接，所述第三过滤网的两端与所述第一横杆的下表面固定连接，所述集中块的左表面及下表面与所述第二框体的内表面固定连接，所述集中块位于所述第一通孔的左侧，所述第一支架呈L形，所述第一支架的一端与所述第一横板固定连接，所述第一支架的另一端与所述第二框体的左表面固定连接。
6.如权利要求5所述的，其特征在于：所述第一管道的上端对准所述第一通孔且与所述第二框体的下表面固定连接，所述第五固定杆设有两个且分别位于所述第一横板下方的左右两侧，所述第五固定杆呈长方体且竖直放置，所述第五固定杆的上端与所述第一横板固定连接，所述第六固定杆呈长方体且水平放置，所述第六固定杆的端部与所述第五固定杆的侧面固定连接。
7.如权利要求6所述的，其特征在于：所述第三框体呈空心的长方体且竖直放置，所述第三框体上设有位于其右表面的第二通孔及第三通孔，所述第一管道的下端对准所述第二通孔且与所述第三框体的右表面固定连接，所述第五固定杆的下端与所述点框体固定连接，所述第二管道的左端对准所述第三通孔且与所述第三框体的右表面固定连接，所述第三管道的右端对准所述第二通孔且与所述第三框体的内表面固定连接，所述第四过滤网呈长方体且竖直放置，所述第三管道的左端与所述第四过滤网的右表面固定连接。
8.如权利要求7所述的，其特征在于：所述弹性板呈倾斜状，所述弹性板的下端与所述第三框体的内表面固定连接，所述第二竖杆呈长方体且竖直放置，所述第二竖杆的下端与所述第三框体的内表面固定连接，所述第二竖杆的上端设有第三凹槽，所述第二滚轮呈圆柱体，所述第二滚轮收容于所述第三凹槽内且与所述第二竖杆枢轴连接，所述第二横杆呈长方体且水平放置，所述第二横杆的右端与所述第三框体的内表面固定连接，所述第二横杆的左端设有第四凹槽，所述第二滚轮呈圆柱体，所述第二滚轮收容于所述第四凹槽内且与所述第二横杆枢轴连接，所述拉线的左端与所述弹性板的上端固定连接，所述拉线穿过所述第三凹槽，所述拉线顶靠在所述第二滚轮及第三滚轮上，所述电机的左表面与所述第三框体的右表面固定连接，所述输出轴呈圆柱体，所述输出轴的一端与所述电机连接，所述拉线的右端与所述输出轴固定连接，所述拉线贯穿所述第三框体的内外表面且与其滑动连接，所述第二支架呈L形，所述第二支架的上端与所述电机固定连接，所述第二支架的下端与所述第三框体固定连接。
说明书
一种建筑施工用的污水处理设备
技术领域
本发明涉及建筑污水处理技术领域，尤其是涉及一种建筑施工用的污水处理设备。
背景技术
建筑施工中会产生较多的污水，如果将这些污水直接排放到河流中会产生污染，威胁周围居民的身体健康。并且目前市面上的污水处理设备存在较多的局限性，污水净化的不够充分，同时无法有效的清除污水中的颗粒杂质，污水处理效果不理想。
因此，有必要提供一种新的技术方案以克服上述缺陷。
发明内容
本发明的目的在于提供一种可有效解决上述技术问题的建筑施工用的污水处理设备。
为达到本发明之目的，采用如下技术方案：

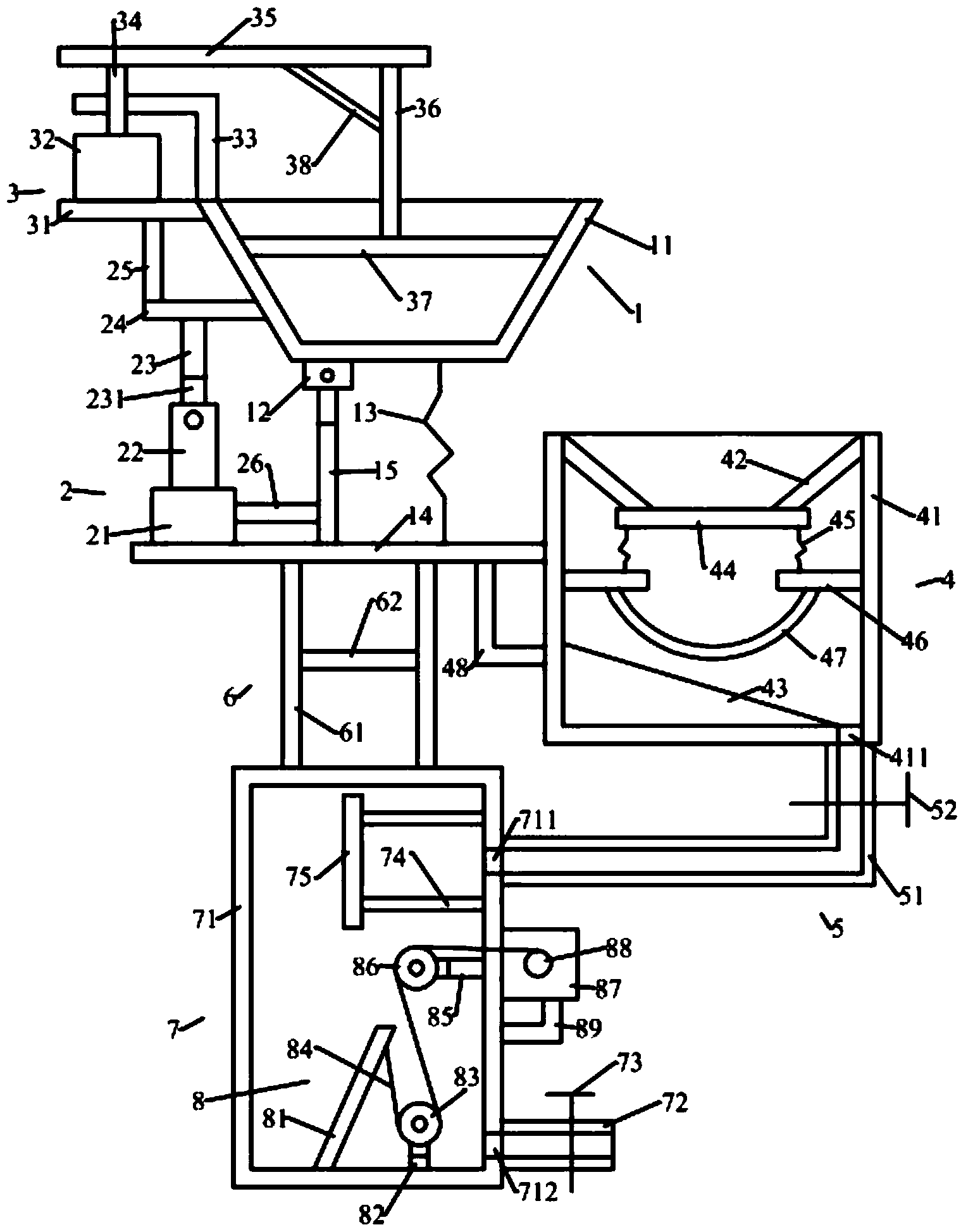

一种建筑施工用的污水处理设备，所述建筑施工用的污水处理设备包括第一框体装置、位于所述第一框体装置左侧的电缸装置、位于所述电缸装置上方的过滤装置、位于所述第一框体装置右侧的第二框体装置、位于所述第二框体装置下方的管道装置、位于所述第二框体装置左侧的固定装置、位于所述固定装置下方的第三框体装置及设置于所述第三框体装置上的电机装置，所述第一框体装置包括第一框体、位于所述第一框体下方的第一固定块、位于所述第一固定块右侧的第一弹簧、位于所述第一弹簧下方的第一横板及位于所述第一固定块下方的第一支撑杆，所述电缸装置包括第一电缸、位于所述第一电缸上方的第一推动杆、位于所述第一推动杆上方的第二推动杆、位于所述第二推动杆上方的第一固定杆、位于所述第一固定杆上方的第二固定杆及位于所述第一电缸右侧的第三固定杆，所述过滤装置包括第二横板、位于所述第二横板上方的第二电缸、位于所述第二电缸上方的第三推动杆、第一定位架、位于所述第三推动杆上方的第三横板、位于所述第三推动杆右侧的第一竖杆、位于所述第一竖杆下方的第一过滤网及位于所述第一竖杆左侧的第四固定杆，所述第二框体装置包括第二框体、收容于所述第二框体内左右两侧的第一斜板、位于所述第一斜板下方的第二过滤网、位于所述第二过滤网下方左右两侧的第二弹簧、位于所述第二弹簧下方的第一横杆、位于所述第一横杆下方的第三过滤网、位于所述第三过滤网下方的集中块及位于所述第二框体左侧的第一支架，所述管道装置包括第一管道、设置于所述第一管道上的第一阀门，所述固定装置包括第五固定杆及设置于所述第五固定杆上的第六固定杆，所述第三框体装置包括第三框体、位于所述第三框体右侧的第二管道、设置于所述第二管道上的第二阀门、收容于所述第三框体内的第三管道及位于所述第三管道左侧的第四过滤网，所述电机装置包括弹性板、位于所述弹性板右侧的第二竖杆、设置于所述第二竖杆上端的第一滚轮、位于所述第二竖杆上方的第二横杆、设置于所述第二竖杆左端的第二滚轮、设置于所述弹性板上的拉线、设置于所述第三框体上的电机、设置于所述电机上的输出轴及位于所述电机下方的第二支架。
所述第一固定块呈长方体，所述第一固定块的上表面与所述第一框体的下表面固定连接，所述第一弹簧呈竖直状，所述第一弹簧上端与所述第一框体固定连接，所述第一弹簧的下端与所述第一横板固定连接，所述第一横板呈长方体且水平放置，所述第一支撑杆呈长方体且竖直放置，所述第一支撑杆的下端与所述第一横板固定连接，所述第一支撑杆的上端设有第一凹槽，所述第一固定块收容于所述第一凹槽内且与所述第一支撑杆枢轴连接。
所述第一电缸的下表面与所述第一横板的上表面固定连接，所述第一推动杆呈长方体，所述第一推动杆的下端与所述第一电缸连接，所述第二推动杆呈长方体，所述第二推动杆的下端设有第二凹槽，所述第一推动杆的上端收容于所述第二凹槽内且与所述第二推动杆枢轴连接，所述第二推动杆的上端与所述第一固定杆的下表面固定连接，所述第一固定杆的右端与所述第一框体的左表面固定连接，所述第二固定杆呈长方体，所述第二固定杆的下端与所述第一固定杆固定连接，所述第三固定杆呈长方体，所述第三固定杆的左端与所述第一电缸固定连接，所述第三固定杆的右端与所述第一支撑杆固定连接。
所述第二横板的右端与所述第一框体的左表面固定连接，所述第二固定杆的上端与所述第二横板固定连接，所述第二电缸的下表面与所述第二横板的上表面固定连接，所述第一定位架呈L形，所述第一定位架的下端与所述第一框体的上表面固定连接，所述第一定位架的上端呈水平状，所述第三推动杆呈长方体且竖直放置，所述第三推动杆的下端与所述第二电缸连接，所述第三推动杆的上端与所述第三横板的下表面固定连接，所述第三推动杆贯穿所述第一定位架的上下表面且与其滑动连接，所述第三横板呈长方体且水平放置，所述第一竖杆呈长方体且竖直放置，所述第一竖杆的上端与所述第三横板固定连接，所述第一竖杆的下端与所述第一过滤网的上表面固定连接，所述第四固定杆呈倾斜状，所述第四固定杆的上端与所述第三横板固定连接，所述第四固定杆的下端与所述第一竖杆固定连接。
所述第二框体上设有位于其下表面的第一通孔，所述第一横板的右端与所述第二框体的左表面固定连接，所述第一斜板呈倾斜状，所述第一斜板的上端与所述第二框体的内表面固定连接，所述第二过滤网呈长方体且水平放置，所述第二过滤网的上表面顶靠在所述第一斜板的下端上，所述第二过滤网的前后表面与所述第二框体的内表面滑动连接，所述第二弹簧呈竖直状，所述第二弹簧的上端与所述第二过滤网固定连接，所述第二弹簧的下端与所述第一横杆固定连接，所述第一横杆设有两个且分别位于所述第二框体内的左右两侧，所述第一横杆呈长方体且水平放置，所述第一横杆的一端与所述第二框体的内表面固定连接，所述第三过滤网的两端与所述第一横杆的下表面固定连接，所述第三过滤网的前后表面与所述第二框体的内表面固定连接，所述集中块的左表面及下表面与所述第二框体的内表面固定连接，所述集中块位于所述第一通孔的左侧，所述第一支架呈L形，所述第一支架的一端与所述第一横板固定连接，所述第一支架的另一端与所述第二框体的左表面固定连接。
所述第一管道的上端对准所述第一通孔且与所述第二框体的下表面固定连接，所述第五固定杆设有两个且分别位于所述第一横板下方的左右两侧，所述第五固定杆呈长方体且竖直放置，所述第五固定杆的上端与所述第一横板固定连接，所述第六固定杆呈长方体且水平放置，所述第六固定杆的端部与所述第五固定杆的侧面固定连接。
所述第三框体呈空心的长方体且竖直放置，所述第三框体上设有位于其右表面的第二通孔及第三通孔，所述第一管道的下端对准所述第二通孔且与所述第三框体的右表面固定连接，所述第五固定杆的下端与所述点框体固定连接，所述第二管道的左端对准所述第三通孔且与所述第三框体的右表面固定连接，所述第三管道的右端对准所述第二通孔且与所述第三框体的内表面固定连接，所述第四过滤网呈长方体且竖直放置，所述第三管道的左端与所述第四过滤网的右表面固定连接。
所述弹性板呈倾斜状，所述弹性板的下端与所述第三框体的内表面固定连接，所述弹性板的前后表面与所述第三框体的内表面滑动连接，所述第二竖杆呈长方体且竖直放置，所述第二竖杆的下端与所述第三框体的内表面固定连接，所述第二竖杆的上端设有第三凹槽，所述第二滚轮呈圆柱体，所述第二滚轮收容于所述第三凹槽内且与所述第二竖杆枢轴连接，所述第二横杆呈长方体且水平放置，所述第二横杆的右端与所述第三框体的内表面固定连接，所述第二横杆的左端设有第四凹槽，所述第二滚轮呈圆柱体，所述第二滚轮收容于所述第四凹槽内且与所述第二横杆枢轴连接，所述拉线的左端与所述弹性板的上端固定连接，所述拉线穿过所述第三凹槽，所述拉线顶靠在所述第二滚轮及第三滚轮上，所述电机的左表面与所述第三框体的右表面固定连接，所述输出轴呈圆柱体，所述输出轴的一端与所述电机连接，所述拉线的右端与所述输出轴固定连接，所述拉线贯穿所述第三框体的内外表面且与其滑动连接，所述第二支架呈L形，所述第二支架的上端与所述电机固定连接，所述第二支架的下端与所述第三框体固定连接。
与现有技术相比，本发明具有如下有益效果：本发明建筑施工用的污水处理设备能够对污水进行充分的净化，净化效率高且快速，并且可以对污水进行充分的沉淀，有效的清除污水中的颗粒杂质，清除效率高，能够很好的满足现有的污水处理需要。
