申请日 2016.12.29
公开(公告)日 2017.06.13
IPC分类号 B65F1/12
摘要
本发明公开了一种便于倾倒的污水处理泥饼收集装置，属于水处理设备技术领域，用于以解决现有的泥饼收集容器倾倒过程十分吃力，操作非常不便，不利于提高倾倒的效率的问题。包括支撑架和收集桶，收集桶铰接于支撑架上，收集桶下端的中部设有限位筒，限位筒贯穿有限位销，限位销的两端限位于支撑架的下部，收集桶上部的两侧分别设有控制槽，支撑架上设有与控制槽相匹配的插槽，插槽内放置有插销。通过本技术方案提供的泥饼收集装置，倾倒泥饼方便省力，有效的提高了倾倒效率，此外，在收集桶上设置密封盖，有效的避免了运输过程中泥饼震荡出收集桶外。
权利要求书
1.一种便于倾倒的污水处理泥饼收集装置，包括支撑架和收集桶，其特征在于：所述收集桶铰接于支撑架上，所述收集桶下端的中部设有限位筒，所述限位筒内贯穿有限位销，所述限位销的两端限位于支撑架的下部，所述收集桶上部的两侧分别设有控制槽，所述支撑架上设有与控制槽相匹配的插槽，所述插槽内放置有插销。
2.根据权利要求1所述的一种便于倾倒的污水处理泥饼收集装置，其特征在于：所述控制槽对称设置于收集桶的两侧。
3.根据权利要求2所述的一种便于倾倒的污水处理泥饼收集装置，其特征在于：所述限位筒能相对于限位销转动。
4.根据权利要求3所述的一种便于倾倒的污水处理泥饼收集装置，其特征在于：所述限位销能相对于支撑架转动。
5.根据权利要求4所述的一种便于倾倒的污水处理泥饼收集装置，其特征在于：所述限位筒和限位销上均设有耐磨层。
6.根据权利要求5所述的一种便于倾倒的污水处理泥饼收集装置，其特征在于：所述收集桶上端设有密封盖。
7.根据权利要求6所述的一种便于倾倒的污水处理泥饼收集装置，其特征在于：所述密封盖可拆卸的连接于收集桶上。
8.根据权利要求7所述的一种便于倾倒的污水处理泥饼收集装置，其特征在于：所述支撑架右金属材料加工而成。
9.根据权利要求1至8任一项权利要求所述的一种便于倾倒的污水处理泥饼收集装置，其特征在于：所述收集桶采用塑料加工而成。
说明书
一种便于倾倒的污水处理泥饼收集装置
技术领域
本发明属水处理设备于技术领域，具体来说，是一种便于倾倒的污水处理泥饼收集装置。
背景技术
在污水处理过程中，通过沉淀产生的泥饼需要通过固定的容器进行收集，并运输到相应的场所进行处理。然而，由于沉淀产生的泥饼中存在大量的水分，因此泥饼的重量较干泥饼要沉重很多，将泥饼运输到目的地后的倾倒过程十分吃力，操作非常不便，不利于提高倾倒的效率。
发明内容
本发明目的是旨在提供了一种便于倾倒的污水处理泥饼收集装置，以解决现有的泥饼收集容器倾倒过程十分吃力，操作非常不便，不利于提高倾倒的效率的问题。
为实现上述技术目的，本发明采用的技术方案如下：

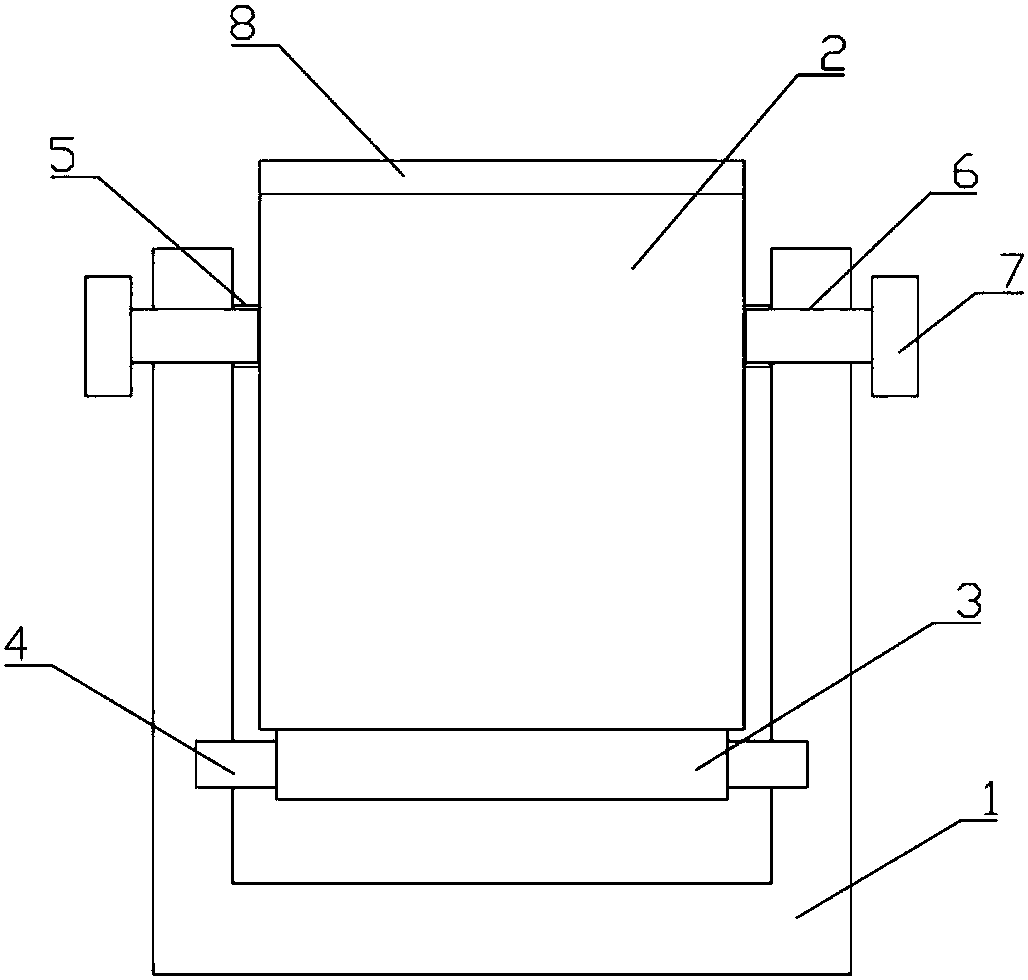

一种便于倾倒的污水处理泥饼收集装置，包括支撑架和收集桶，收集桶铰接于支撑架上，收集桶下端的中部设有限位筒，限位筒内贯穿有限位销，限位销的两端限位于支撑架的下部，收集桶上部的两侧分别设有控制槽，支撑架上设有与控制槽相匹配的插槽，插槽内放置有插销。
进一步限定，制槽对称设置于收集桶的两侧。
进一步限定，限位筒能相对于限位销转动。
进一步限定，限位销能相对于支撑架转动。
进一步限定，限位筒和限位销上均设有耐磨层。
进一步限定，收集桶上端设有密封盖。
进一步限定，密封盖可拆卸的连接于收集桶上。
进一步限定，支撑架右金属材料加工而成。
进一步限定，收集桶采用塑料加工而成。
本发明，相比现有技术结构简单，使用方便。
