申请日2017.06.29
公开(公告)日2017.08.25
IPC分类号C02F9/14
摘要
发明公开了一种污水处理组合过滤带，包括过滤器盖板和过滤器器身，所述过滤器盖板的外表壁上开设有进水口，且过滤器盖板的外表壁上位于进水口的一侧设置有第一电机。本发明中，首先，过滤器器身的内部设置有三个风扇，分别设置有在第一过滤网、栅格、厌氧消化层和活性炭吸附层的中间位置处，且风扇的对面位置处对应设置有连接箱，可以去除每一层残留的残渣，将残渣吹到连接箱内，因此可以更加高效的进行污水处理，使得内部不会每一层之间不会堵塞，其次，过滤器盖板、过滤器器身和过滤器底座两两之间通过连接块固定，且可以拆卸，因此当过滤器内部出现问题时，可以及时做出处理，方便过滤器本体的清洗。
权利要求书

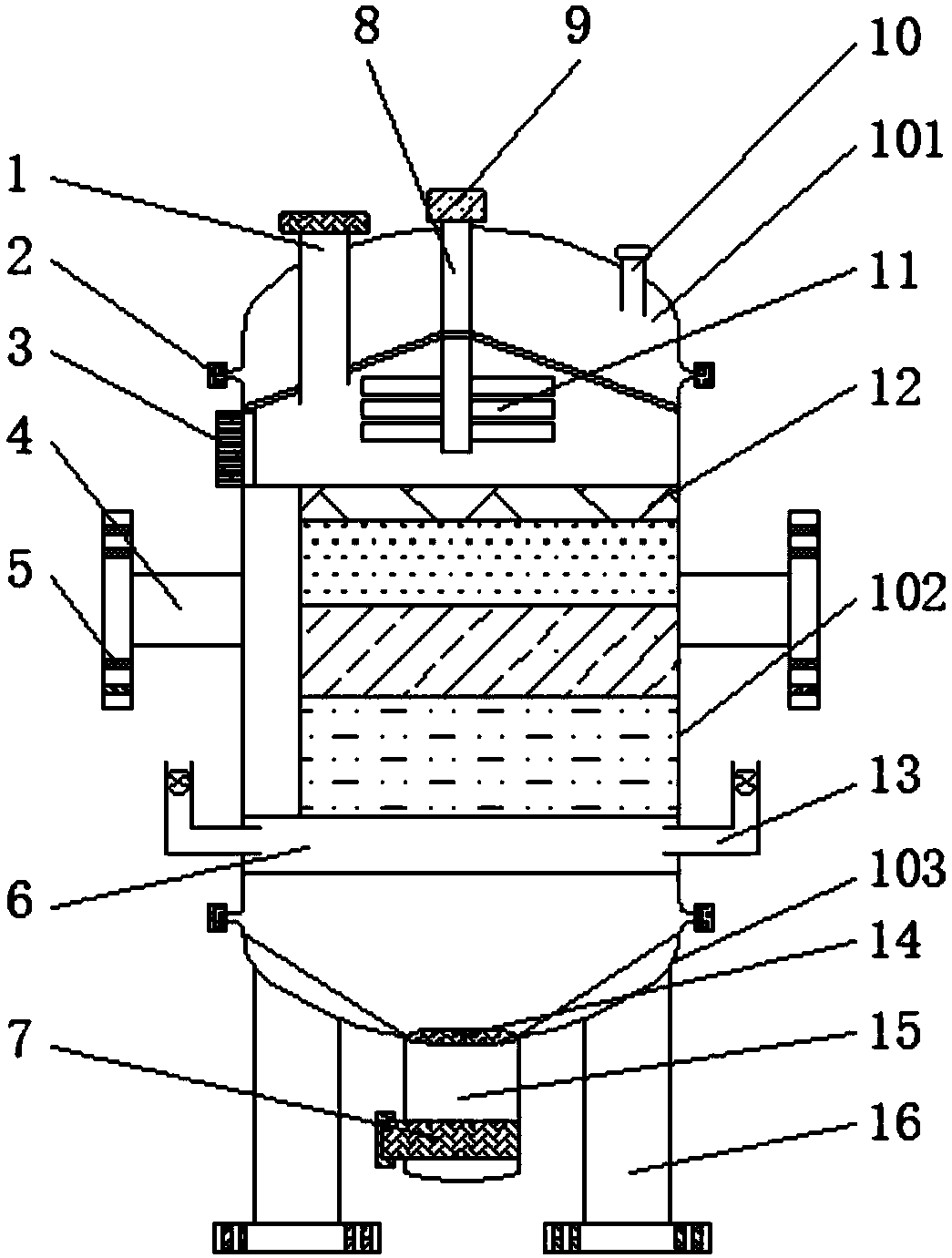

1.一种污水处理组合过滤带，包括过滤器盖板(101)和过滤器器身(102)，其特征在于，所述过滤器盖板(101)的外表壁上开设有进水口(1)，且过滤器盖板(101)的外表壁上位于进水口(1)的一侧设置有第一电机(9)，所述第一电机(9)通过传送带与控制杆(8)传动连接，且控制杆(8)的底部设置有搅拌杆(11)，所述过滤器盖板(101)的外表壁上位于第一电机(9)的一侧开设有排气孔(10)，所述过滤器盖板(101)通过连接块(2)与过滤器器身(102)连接，所述过滤器器身(102)上的外表壁上设置有控制块(3)，且过滤器器身(102)内部从上至下依次设置有第一过滤网(12)、栅格(20)、厌氧消化层(21)和活性炭吸附层(22)，所述第一过滤网(12)与栅格(20)中间一侧设置有第二电机(18)，且第二电机(18)通过传送带与风扇(17)传动连接，所述过滤器器身(102)的一侧外表壁上设置有与第二电机(18)对应的连接箱(19)，所述过滤器器身(102)两侧外表壁焊接有连接杆(4)，且连接杆(4)上开设有螺栓孔(5)，所述活性炭吸附层(22)的底部设置有沉淀仓(6)，且沉淀仓(6)的两侧开设有进料管(13)，所述过滤器器身(102)的底部通过连接块(2)与过滤器底座(103)连接，所述过滤器底座(103)的底部中间位置处设置有第二过滤网(14)，且第二过滤网(14)的底部设置有清水出口(15)，所述清水出口(15)的一侧设置有控制清水出口(15)的控制阀(7)，所述过滤器底座(103)的底部拐角处设置有支撑杆(16)。
2.根据权利要求1所述的一种污水处理组合过滤带，其特征在于，所述进料管(13)共设置有两个，且两个进料管(13)上均设置有控制进料管(13)的控制块。
3.根据权利要求1所述的一种污水处理组合过滤带，其特征在于，所述两个连接杆(4)关于过滤器器身(102)的竖直中线对称。
4.根据权利要求1所述的一种污水处理组合过滤带，其特征在于，所述第一过滤网(12)与栅格(20)之间的距离为10cm。
5.根据权利要求1所述的一种污水处理组合过滤带，其特征在于，所述过滤器盖板(101)与过滤器底座(103)为弧形结构。
说明书
一种污水处理组合过滤带
技术领域
本发明涉及污水处理技术领域，尤其涉及一种污水处理组合过滤带。
背景技术
关于水污染的话题不断被提起，特别是地下水污染问题，浙江杭州、温州等地有农民或者企业家出资请环保局长下河游泳，以此来引起大家对水污染严重程度的关注，虽然各个环保局长都选择了沉默或者拒绝，但是民众环保意识的觉醒，对水污染的关切程度达到了空前，地表水污染显而易见，地下水的污染却是触目惊心，中国13亿人口中，有70%饮用地下水，660多个城市中有400多个城市以地下水为饮用水源，但是据介绍，全国90%的城市地下水已受到污染。
现有的污水处理组合过滤带还存在很多缺点，比如在每一层的过滤过后均会留下残渣，然而现在污水处理组合过滤带还不能更加有效的处理这些残渣，还有就是在污水处理组合过滤带的固定和分离方面不够稳定。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种污水处理组合过滤带。
为了实现上述目的，本发明采用了如下技术方案：一种污水处理组合过滤带，包括过滤器盖板和过滤器器身，所述过滤器盖板的外表壁上开设有进水口，且过滤器盖板的外表壁上位于进水口的一侧设置有第一电机，所述第一电机通过传送带与控制杆传动连接，且控制杆的底部设置有搅拌杆，所述过滤器盖板的外表壁上位于第一电机的一侧开设有排气孔，所述过滤器盖板通过连接块与过滤器器身连接，所述过滤器器身上的外表壁上设置有控制块，且过滤器器身内部从上至下依次设置有第一过滤网、栅格、厌氧消化层和活性炭吸附层，所述第一过滤网与栅格中间一侧设置有第二电机，且第二电机通过传送带与风扇传动连接，所述过滤器器身的一侧外表壁上设置有与第二电机对应的连接箱，所述过滤器器身两侧外表壁焊接有连接杆，且连接杆上开设有螺栓孔，所述活性炭吸附层的底部设置有沉淀仓，且沉淀仓的两侧开设有进料管，所述过滤器器身的底部通过连接块与过滤器底座连接，所述过滤器底座的底部中间位置处设置有第二过滤网，且第二过滤网的底部设置有清水出口，所述清水出口的一侧设置有控制清水出口的控制阀，所述过滤器底座的底部拐角处设置有支撑杆。
作为上述技术方案的进一步描述：
所述进料管共设置有两个，且两个进料管上均设置有控制进料管的控制块。
作为上述技术方案的进一步描述：
所述两个连接杆关于过滤器器身的竖直中线对称。
作为上述技术方案的进一步描述：
所述第一过滤网与栅格之间的距离为10cm。
作为上述技术方案的进一步描述：
所述过滤器盖板与过滤器底座为弧形结构。
本发明中，首先，过滤器器身的内部设置有三个风扇，分别设置有在第一过滤网、栅格、厌氧消化层和活性炭吸附层的中间位置处，且风扇的对面位置处对应设置有连接箱，可以去除每一层残留的残渣，将残渣吹到连接箱内，因此可以更加高效的进行污水处理，使得内部不会每一层之间不会堵塞，其次，过滤器盖板、过滤器器身和过滤器底座两两之间通过连接块固定，且可以拆卸，因此当过滤器内部出现问题时，可以及时做出处理，方便过滤器本体的清洗，最后，过滤器器身的两侧外表壁上设置有连接杆，且连接杆可以通过螺栓口与其他稳固性物品连接，同时底部的拐角处也设置有支撑杆，因此增加了过滤器本体的稳固性。
