具有多套结晶器的废水处理系统及方法

发布时间:2017-12-16 14:07:51  中国污水处理工程网

  申请日2017.06.29

  公开(公告)日2017.08.29

  IPC分类号C02F9/10

  摘要

  本发明公开了一种具有多套结晶器的废水处理系统及废水处理方法,涉及废水处理领域。所述系统包括按序顺次连通废水预处理装置、蒸发器、循环结晶器组、晶体过滤装置、脱水装置;循环结晶器组包括主入口、主出口和多个循环结晶器。所述方法:废水处理过程中,在溶液检测元件的结果的基础上,当所述强制循环结晶器组中的任意一个强制循环结晶器的检测结果达到预先设定的阈值之后,在规定的时间内,控制器改变废水的流向,使得废水流经所述强制循环结晶器组中的多个强制循环结晶器的顺序发生改变。本发明减少结晶器中的大块盐的产生及挂壁,减缓堵管产生,从而提高整个系统的运行效率,降低运行成本。

  权利要求书

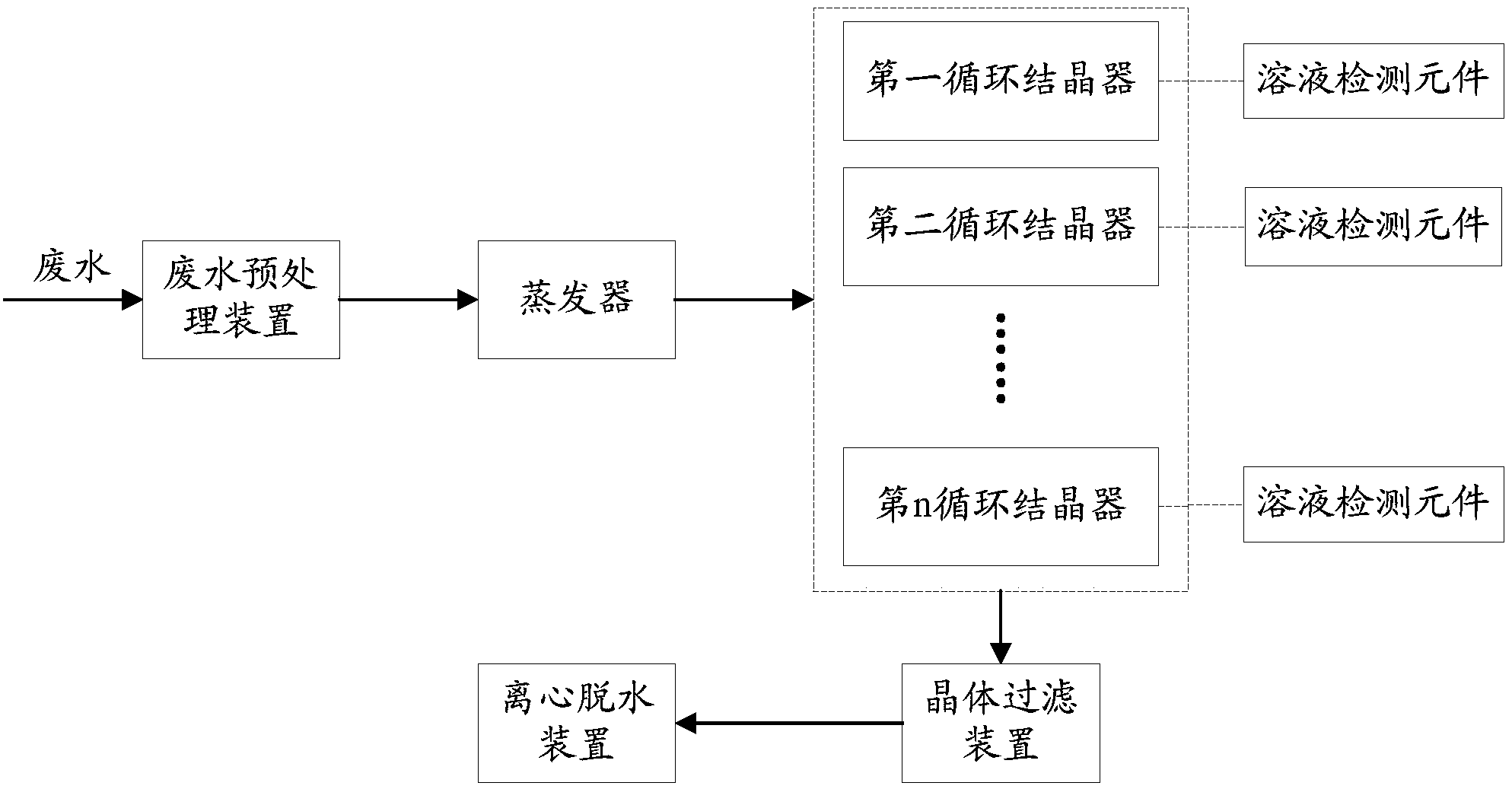

  1.一种具有多套结晶器的废水处理系统,其特征在于,所述系统包括:废水预处理装置、蒸发器、循环结晶器组、晶体过滤装置和脱水装置;

  所述废水预处理装置、所述蒸发器、所述循环结晶器组、所述晶体过滤装置、所述脱水装置按序顺次连通;

  所述循环结晶器组包括主入口、主出口和多个循环结晶器;

  所述主入口分别与所述蒸发器和每个循环结晶器的入口连接,所述主出口分别与所述晶体过滤装置和每个循环结晶器的出口连接;任意两个循环结晶器通过连接阀门连接;每个循环结晶器内设置溶液检测元件;

  所述系统还包括控制器,所述控制器与所述系统的中央控制器数据通信连接,所述控制器还分别与所述溶液检测元件和所述连接阀门连接。

  2.根据权利要求1所述具有多套结晶器的废水处理系统,其特征在于,所述溶液检测元件包括液位传感器、浓度传感器、浊度传感器和电导率仪中的一种或多种。

  3.根据权利要求1所述具有多套结晶器的废水处理系统,其特征在于,所述循环结晶器组中包括两个或三个循环结晶器。

  4.根据权利要求1所述具有多套结晶器的废水处理系统,其特征在于,所述主入口、所述主出口以及每个循环结晶器的出口和入口处均设置与控制器连接的阀门。

  5.一种基于如权利要求1所述具有多套结晶器的废水处理系统的废水处理方法,其特征在于,所述方法包括:

  S1,启动废水处理系统,待处理废水依次经过废水预处理装置和蒸发器,进入循环结晶器组中进行本轮结晶循环;

  S2,将循环结晶器组中的各个循环结晶器按照所述待处理废水流经的从先至后的顺序顺次编号;

  设定当前所述待处理废水最先经过的循环结晶器为第一循环结晶器,设定当前所述待处理废水最后经过的循环结晶器为第n循环结晶器,所述n表示循环结晶器组中循环结晶器的总数量;

  S3,废水处理系统进行待处理废水的处理过程中,各个循环结晶器中安装的溶液检测元件按照预设时间间隔t检测各个循环结晶器内溶液的特征值,并将所述特征值发送到控制器;

  S4,由控制器计算获得每个循环结晶器中溶液的特征值,并排序得到最大特征值,判断所述最大特征值是否超过预先设置的切换阈值,如果是,则进入S5;如果否,则返回S3;

  S5,依据特征值由大至小的顺序,将各个特征值所对应的循环结晶器的连通关系重新排列,进入下一结晶循环,然后返回S3;

  S6,废水处理系统进行待处理废水的处理过程中,按照预设时间间隔t’获取直接与主出口连接的循环结晶器内液体的浓度是否达到预先设置的上阈值;

  S7,判断直接与主出口连接的循环结晶器内液体的浓度是否达到预先设置的上阈值,如果是,则将所述循环结晶器内的液体依次输送到晶体过滤装置和脱水装置中,直至循环结晶器内液体的浓度达到预先设置的下阈值时,停止向晶体过滤装置和脱水装置输送,返回S6等待下一次的判断;如果否,则直接返回S6等待下一次的判断。

  6.根据权利要求5所述废水处理方法,其特征在于,步骤S3中,所述溶液检测元件包括液位传感器、浓度传感器、浊度传感器和电导率仪中的一种或多种。

  7.根据权利要求5所述废水处理方法,其特征在于,步骤S5中,所述依据特征值由大至小的顺序,将各个特征值所对应的循环结晶器的连通关系重新排列,具体按照下述步骤实现:

  控制器依据特征值由大至小的顺序,依次将各个循环结晶器之间的连接阀门开启,同时,将最大特征值所对应的循环结晶器的入口与主入口之间的连接阀门开启,将最小特征值所对应的循环结晶器的出口与主出口之间的连接阀门开启;

  最后关闭上一结晶循环中从主入口至主出口之间的各个连接阀门,完成下一结晶循环的开启。

  8.根据权利要求5所述废水处理方法,其特征在于,设定步骤S5中所述依据特征值由大至小的顺序,将各个特征值所对应的循环结晶器的连通关系重新排列所使用的时间为T,所述T≤5min。

  9.根据权利要求5所述废水处理方法,其特征在于,所述特征值包括浓度值、浊度值和液位值。

  说明书

  一种具有多套结晶器的废水处理系统及废水处理方法

  技术领域

  本发明涉及废水处理领域,尤其涉及一种具有多套结晶器的废水处理系统及废水处理方法。

  背景技术

  目前,国内通用的废水处理系统一般包括预处理系统、降膜蒸发器、强制循环结晶器、晶体过滤系统、离心脱水系统等。其中,在结晶器内形成的大块盐,在实际运行中经常会发生堵管现象。而,堵管会造成整个系统的效率降低,能耗升高,不利节能减排。

  发明内容

  本发明的目的在于提供一种具有多套结晶器的废水处理系统及废水处理方法,从而解决现有技术中存在的前述问题。

  为了实现上述目的,本发明所述具有多套结晶器的废水处理系统,所述系统包括:废水预处理装置、蒸发器、循环结晶器组、晶体过滤装置和脱水装置;所述废水预处理装置、所述蒸发器、所述循环结晶器组、所述晶体过滤装置、所述脱水装置按序顺次连通;所述循环结晶器组包括主入口、主出口和多个循环结晶器;所述主入口分别与所述蒸发器和每个循环结晶器的入口连接,所述主出口分别与所述晶体过滤装置和每个循环结晶器的出口连接;任意两个循环结晶器通过连接阀门连接;每个循环结晶器内设置溶液检测元件;所述系统还包括控制器,所述控制器与所述系统的中央控制器数据通信连接,所述控制器还分别与所述溶液检测元件和所述连接阀门连接。

  优选地,所述溶液检测元件包括液位传感器、浓度传感器、浊度传感器和电导率仪中的一种或多种。

  优选地,所述循环结晶器组中包括两个或三个循环结晶器。

  优选地,所述主入口、所述主出口以及每个循环结晶器的出口和入口处均设置与控制器连接的阀门。

  本发明所述具有多套结晶器的废水处理系统的废水处理方法,所述方法包括:

  S1,启动废水处理系统,待处理废水依次经过废水预处理装置和蒸发器,进入循环结晶器组中进行本轮结晶循环;

  S2,将循环结晶器组中的各个循环结晶器按照所述待处理废水流经的从先至后的顺序顺次编号;

  设定当前所述待处理废水最先经过的循环结晶器为第一循环结晶器,设定当前所述待处理废水最后经过的循环结晶器为第n循环结晶器,所述n表示循环结晶器组中循环结晶器的总数量;

  S3,废水处理系统进行待处理废水的处理过程中,各个循环结晶器中安装的溶液检测元件按照预设时间间隔t检测各个循环结晶器内溶液的特征值,并将所述特征值发送到控制器;

  S4,由控制器计算获得每个循环结晶器中溶液的特征值,并排序得到最大特征值,判断所述最大特征值是否超过预先设置的切换阈值,如果是,则进入S5;如果否,则返回S3;

  S5,依据特征值由大至小的顺序,将各个特征值所对应的循环结晶器的连通关系重新排列,进入下一结晶循环,然后返回S3;

  S6,废水处理系统进行待处理废水的处理过程中,按照预设时间间隔t’获取直接与主出口连接的循环结晶器内液体的浓度是否达到预先设置的上阈值;

  S7,判断直接与主出口连接的循环结晶器内液体的浓度是否达到预先设置的上阈值,如果是,则将所述循环结晶器内的液体依次输送到晶体过滤装置和脱水装置中,直至循环结晶器内液体的浓度达到预先设置的下阈值时,停止向晶体过滤装置和脱水装置输送,返回S6等待下一次的判断;如果否,则直接返回S6等待下一次的判断。

  优选地,步骤S3中,所述溶液检测元件包括液位传感器、浓度传感器、浊度传感器和电导率仪中的一种或多种。

  优选地,步骤S5中,所述依据特征值由大至小的顺序,将各个特征值所对应的循环结晶器的连通关系重新排列,具体按照下述步骤实现:控制器依据特征值由大至小的顺序,依次将各个循环结晶器之间的连接阀门开启,同时,将最大特征值所对应的循环结晶器的入口与主入口之间的连接阀门开启,将最小特征值所对应的循环结晶器的出口与主出口之间的连接阀门开启;最后关闭上一结晶循环中从主入口至主出口之间的各个连接阀门,完成下一结晶循环的开启。

  优选地,设定步骤S5中所述依据特征值由大至小的顺序,将各个特征值所对应的循环结晶器的连通关系重新排列所使用的时间为T,所述T≤5min。

  优选地,所述特征值包括浓度值、浊度值和液位值。

  本发明的有益效果是:

  本发明所述废水处理系统中设置多个强制循环结晶器,并且每个强制循环结晶器中均设置相应监测控制装置。根据不同监测结果来控制废水在两个以上强制循环结晶器中的流动过程,相应调整强制循环结晶器的工作状态,从而减少结晶器中的大块盐的产生及挂壁,减缓堵管产生,从而提高整个系统的运行效率,降低运行成本。
