申请日2016.09.26
公开(公告)日2017.04.05
IPC分类号C02F11/12
摘要
本实用新型提出了全自动污泥、粪便快速处理机，包括管体，管体内分为进料区和堆积区，进料区内设置有螺旋推进器，管体外设置有用于驱动螺旋推进器旋转的驱动器，进料区的侧管壁上设置有进污口和液体出口，堆积区的侧管壁上设置有固体出口，堆积区内设置有滑动端盖，管体外设置有驱动滑动端盖滑动的气缸，气缸的缸体上设置有磁环开关，气缸的活塞杆前部设置有触发磁环开关的磁铁，还包括控制气缸运动的控制器，控制器与磁环开关电性连接。本实用新型自动化程度高，不需要人工操作，效率高，成本低。
权利要求书
1.全自动污泥、粪便快速处理机，其特征在于：包括管体，管体内分为进料区和堆积区，进料区内设置有螺旋推进器，管体外设置有用于驱动螺旋推进器旋转的驱动器，进料区的侧管壁上设置有进污口和液体出口，堆积区的侧管壁上设置有固体出口，堆积区内设置有滑动端盖，管体外设置有驱动滑动端盖滑动的气缸，气缸的缸体上设置有磁环开关，气缸的活塞杆前部设置有触发磁环开关的磁铁，还包括控制气缸运动的控制器，控制器与磁环开关电性连接，当堆积区内的固体堆积所产生的压力大于气缸顶升力时，滑动端盖在压力作用下往后移动，到设定位置时磁铁触发磁环开关，控制器控制气缸的活塞杆收回，堆积区内的固体从固体出口排出，在设定的时间后控制器控制气缸的活塞杆推出。
2.如权利要求1所述的全自动污泥、粪便快速处理机，其特征在于：所述管体为圆形管。
3.如权利要求1所述的全自动污泥、粪便快速处理机，其特征在于：所述驱动器为电机。
4.如权利要求3所述的全自动污泥、粪便快速处理机，其特征在于：所述电机通过减速器驱动所述螺旋推进器旋转。
5.如权利要求1所述的全自动污泥、粪便快速处理机，其特征在于：所述液体出口位于所述进污口和所述固体出口之间。
6.如权利要求5所述的全自动污泥、粪便快速处理机，其特征在于：所述进污口位于所述管体的侧壁上方，所述液体出口和所述固体出口位于所述管体的侧壁下方。
7.如权利要求1所述的全自动污泥、粪便快速处理机，其特征在于：所述控制器为PLC。
说明书
全自动污泥、粪便快速处理机
技术领域
本实用新型涉及粪便处理设备，特别涉及全自动污泥、粪便快速处理机。
背景技术
当今社会，城市人口越来越多，城市的范围也越来越广，众多的人口高度集中，每天产生大量的生活垃圾及排泄污物;排泄污物进入化粪池后会进行沉积，上层主要是液态，而下层主要是固态沉积。为充分利用，液态部分可直接抽取，固态沉积部分可用设备进行翻起搅碎抽取，通过液固分离机进行液固分离，分离后的固体可制成有机肥。原有的的液固分离机需要人工手动打开装置末端的端盖，然后进行污物处理，这样的处理方式不仅效率低而且人工成本高。现申请的专利可自动完成这项工作，无需人工操作，提高效率降低成本。
实用新型内容
本实用新型提出了全自动污泥、粪便快速处理机，解决了现有粪便液固分离机需要人工手动打开装置末端的端盖，然后进行污物处理，效率低且人工成本高的缺陷。
本实用新型的技术方案是这样实现的：

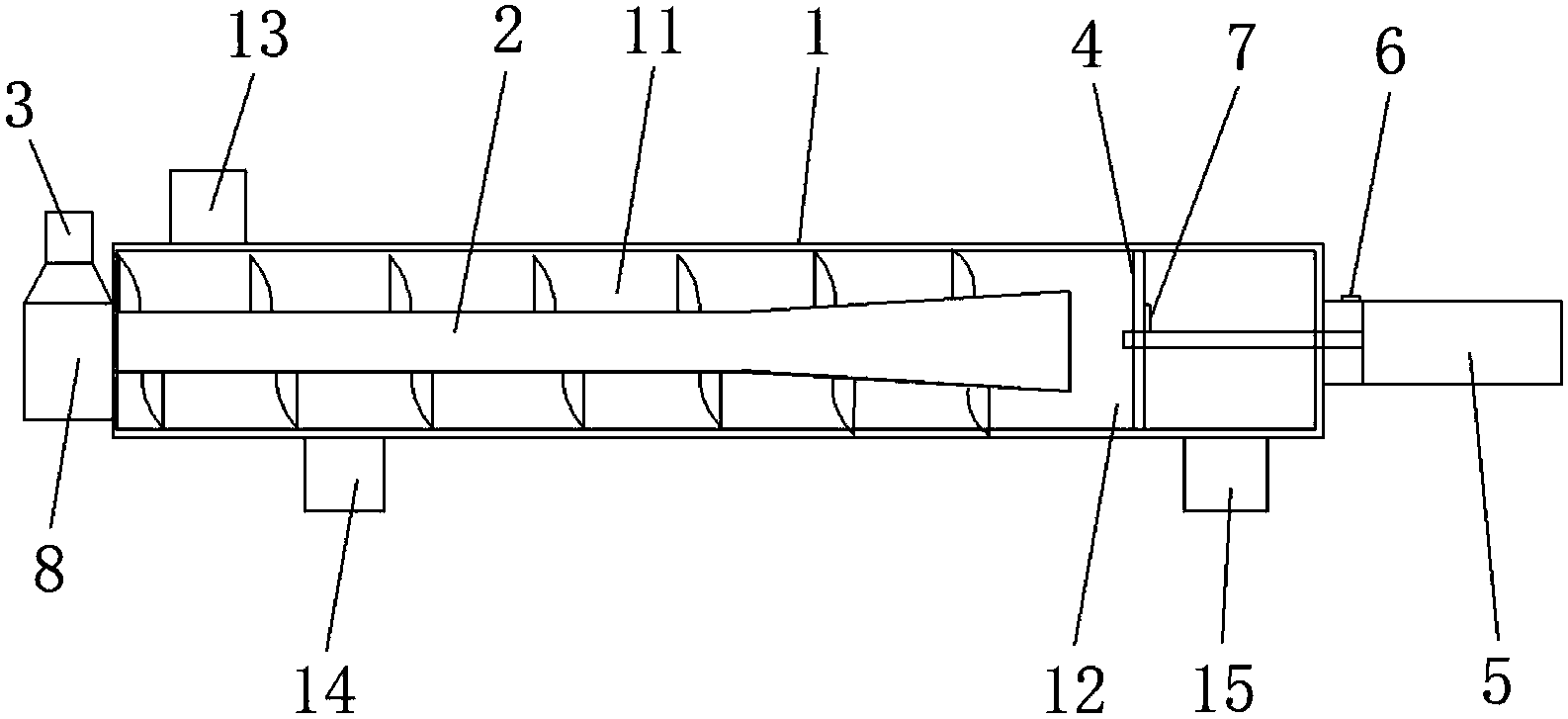

全自动污泥、粪便快速处理机，包括管体，管体内分为进料区和堆积区，进料区内设置有螺旋推进器，管体外设置有用于驱动螺旋推进器旋转的驱动器，进料区的侧管壁上设置有进污口和液体出口，堆积区的侧管壁上设置有固体出口，堆积区内设置有滑动端盖，管体外设置有驱动滑动端盖滑动的气缸，气缸的缸体上设置有磁环开关，气缸的活塞杆前部设置有触发磁环开关的磁铁，还包括控制气缸运动的控制器，控制器与磁环开关电性连接，当堆积区内的固体堆积所产生的压力大于气缸顶升力时，滑动端盖在压力作用下往后移动，到设定位置时磁铁触发磁环开关，控制器控制气缸的活塞杆收回，堆积区内的固体从固体出口排出，在设定的时间后控制器控制气缸的活塞杆推出。
进一步，所述管体为圆形管。
进一步，所述驱动器为电机。
进一步，所述电机通过减速器驱动所述螺旋推进器旋转。
进一步，所述液体出口位于所述进污口和所述固体出口之间。
进一步，所述进污口位于所述管体的侧壁上方，所述液体出口和所述固体出口位于所述管体的侧壁下方。
进一步，所述控制器为PLC。
本实用新型的有益效果：本实用新型自动化程度高，不需要人工操作，效率高，成本低，使用时粪便或污泥等污物从进污口进入，在螺旋推进器作用下，液体从液体出口出来，固体进入堆积区，当堆积区内的固体堆积所产生的压力大于气缸顶升力时，滑动端盖在压力作用下往后移动，直到磁铁能触发磁环开关，控制器控制气缸的活塞杆收回，堆积区内的固体从固体出口排出，在设定的时间后控制器控制气缸的活塞杆推出。
