申请日2016.08.17
公开(公告)日2017.01.04
IPC分类号B09B3/00; B02C21/00; B02C23/08; C10L5/46
摘要
本发明公开了一种生活垃圾水处理的方法，通过将生活垃圾进行破碎、水解、自动化水浮力分选等方式对生活垃圾进行分类和分解，将不同种类的垃圾进行有针对性的回收利用，分解出来的有机质和泥土作有机肥原料，同时对处理过程中产生的污水进行无害化处理，整个过程无需人工、全自动化分选、能耗低、资源化利用率高，更有效减小垃圾未合理利用而对环境的危害，是一种资源化处理垃圾和分选的优选方案。

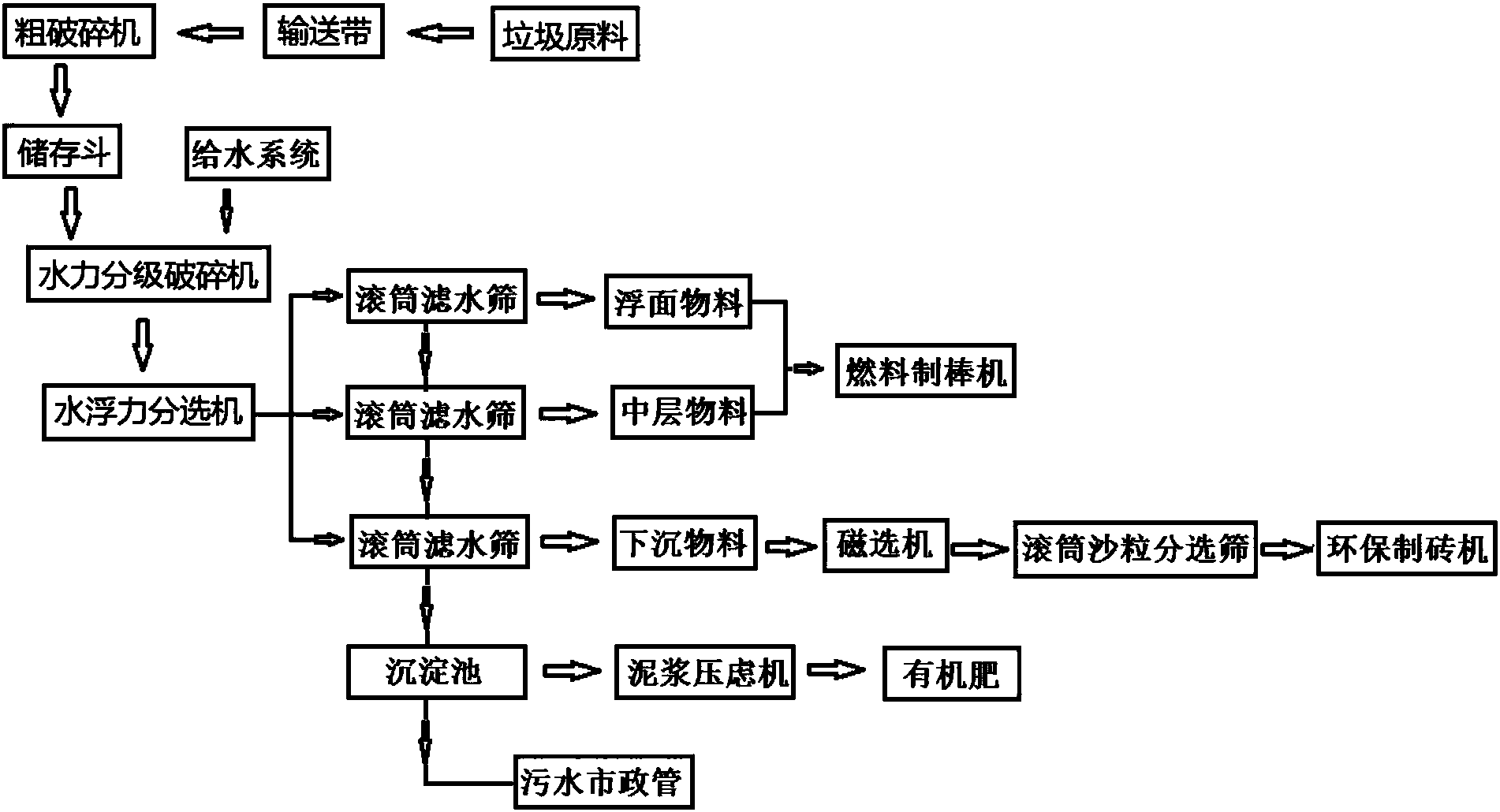

摘要附图
权利要求书
1.一种生活垃圾水处理的方法，其特征在于，包括以下步骤：
A、生活垃圾经输送带进入粗破碎机破碎后储存于储料斗;
B、定量给料机根据生产产量要求和水力分级粉碎机产能进行定量给料，最高送料量不能高出水力分级粉碎机每次产能的10%以免影响粉碎效果和损坏机器;
C、储存于储料斗物料经定量送料机进入水力分级粉碎机，水力分级粉碎机于进料同时由供水系统给其注水并且启动水流带动机使生活垃圾随水流根据自重悬浮于水体中，并控制水流方向和刀片方向相反以提高粉碎刀粉碎效果;
D、注水至最高水位时自动浮球开关闭合，先启动底部一级粉碎刀运转2分钟后启动二级粉碎刀和三级粉碎刀，并控制刀片转速每分于150-200转之间以达到最佳的粉碎效果;
E、完成两个粉碎流程后自动打开排泄开关，利用水力分级粉碎机与水浮力分选机的高差，把经水力粉碎刀粉碎后的生活垃圾一同随水流入水浮力分选机;
F、分级粉碎刀粉碎后的生活垃圾随水进入水浮力分选机，并由供水系统不停给水浮力分选机供水并控制注水量每分钟为2-3立方的水，使水浮力分选机处于均速的溢流状态，并控制水流速度在每秒为0.8-2米之间并且形成一个正旋转的水流，利用水流原理把悬浮于水体中，上中下的物料分别分离出来;
粉碎后的生活垃圾随水进入水浮力分选机，水浮力分选机浮面物料经正旋转水流把浮面物料带至排放口随水流出，进入浮面物滤水筛滤水后物料统一收集处理，中层的半浮物料经水重浮力分选机中间排放口随水流出，进入中层物滤水筛滤水后的物料统一收集处理;下沉的物料经螺旋提料机提取物料后经输送带进入滤水筛滤水后，沙石粒和其他物料经滚筒筛筛分后统一收集处理;
G、水浮力分选机分选和处理垃圾后的污水经三级污水沉池经沉淀后进入市 政污水管道由当地污水处理厂处理。
2.如权利要求1所述的生活垃圾水处理的方法，其特征在于，所述的步骤D中，三级粉碎刀进行二次粉碎提取有机质处理。
3.如权利要求1所述的生活垃圾水处理的方法，其特征在于，所述的步骤D中，完成两个粉碎流程所需的时间为15-25分钟。
4.如权利要求1所述的生活垃圾水处理的方法，其特征在于，所述的步骤F中，水浮力分选机分选出的可回收物料进行回收利用。
5.如权利要求4所述的生活垃圾水处理的方法，其特征在于，所述的步骤F中，所述的浮面物料经滤水筛去水后物料经输送带送到生产车间制成燃料棒或包装用品。
6.如权利要求4所述的生活垃圾水处理的方法，其特征在于，所述的步骤F中，中层物料经滚简滤水筛滤水后经输送带送到生产车间制成燃料棒或直接销售处理。
7.如权利要求4所述的生活垃圾水处理的方法，其特征在于，所述的步骤F中，下沉物料经抽取进入滤水筛滤水后，沙石粒和其他物料经滚筒筛筛分和磁选装置磁选后分出的沙石粒制成环保砖，橡胶、塑料、金属直接销售，其他物料统一收集处理。
8.如权利要求1所述的生活垃圾水处理的方法，其特征在于，所述的步骤G中，污水经沉淀池沉淀后的淤泥利用抽泥泵把泥浆抽至泥浆高压压虑机挤压，挤压后泥浆的含水量约为50%-55%的泥块，泥块经输送带送至有机肥生产车间根据泥块成份加入适量的菌种和其他有机物料混合后进行发酵生产并造成有机肥成品。
说明书
一种生活垃圾水处理的方法
技术领域
本发明涉及一种垃圾处理技术领域，特别是涉及一种生活垃圾水处理的方法。
背景技术
随着市场经济的发展，城市的生活垃圾随着人民生活水平的不断提高，生活垃圾产生的数量逐年增多、增长速度越来越快，如何解决生活垃圾的问题，生活垃圾自动化分选和资源化利用是处理生活垃圾的长久之计。
目前我国生活垃圾分选处理设计运行中主要采用三大技术：填埋、堆肥、焚烧，这些生活垃圾处理技术会对环境造成二次污染。
1.垃圾填埋不但侵占大量土地，而且带来的二次污染使社会环境、人体健康造成严重危害，垃圾填埋场中有毒有害的液体渗入地表或地下水中造成的隐蔽污染，对人体健康有毒害作用。
2.垃圾焚化为二次污染排放极严重的方法，是二噁英来源的主要产地。对成份复杂的生活垃圾适应能力不强，运行成本高、监管困难、投资大、炉温要求高，焚烧后的炉渣飞灰没得到安全的处置等。
3.垃圾堆肥产品成本高、肥效低、有地区局限性。
综上所述，目前城市生活垃圾的处理方法及装置都存在很多不好的地方。
发明内容
基于背景技术存在的技术问题，本发明提出了一种生活垃圾水处理的方法，能较好地处理生活垃圾，减少生活垃圾处理过程中对环境污染，并创造经济效益。
一种生活垃圾水处理系统，包括输送带、粗破碎机、水力带动系统、给水系统、水力分级粉碎机、水浮力分选机、滚筒滤水筛、滚筒沙粒分选筛、收集管网、沉淀池、泥浆压虑机、磁选装置、燃料棒机、环保制砖机。
一种生活垃圾水处理的方法，包括以下步骤：
A、生活垃圾经输送带进入粗破碎机破碎后储存于储料斗;
B、定量给料机根据生产产量要求和水力分级粉碎机产能进行定量给料，最高送料量不能高出水力分级粉碎机每次产能的10%以免影响粉碎效果和损坏机器;
C、储存于储料斗物料经定量送料机进入水力分级粉碎机，水力分级粉碎机于进料同时由供水系统给其注水并且启动水流带动机使生活垃圾随水流根据自重悬浮于水体中，并控制水流方向和刀片方向相反以提高粉碎刀粉碎效果;
D、注水至最高水位时自动浮球开关闭合，先启动底部一级粉碎刀运转2分钟后启动二级粉碎刀和三级粉碎刀，并控制刀片转速每分于150-200转之间以达到最佳的粉碎效果;
E、完成两个粉碎流程后自动打开排泄开关，利用水力分级粉碎机与水浮力分选机的高差(水力分级粉碎机于水浮力选机的上方)把经水力粉碎刀粉碎后的生活垃圾一同随水流入水浮力分选机;
F、分级粉碎刀粉碎后的生活垃圾随水进入水浮力分选机，并由供水系统不停给水浮力分选机供水并控制注水量每分钟为2-3立方的水，使水浮力分选机处于均速的溢流状态，并控制水流速度在每秒为0.8-2米之间并且形成一个正旋转的水流，利用水流原理把悬浮于水体中，上中下的物料分别分离出来;
粉碎后的生活垃圾随水进入水浮力分选机，水浮力分选机浮面物料经正旋转水流把浮面物料带至排放口随水流出，进入浮面物滤水筛滤水后物料统一收集处理，中层的半浮物料经水重浮力分选机中间排放口随水流出，进入中层物滤水筛滤水后的物料统一收集处理;下沉的物料经螺旋提料机提取物料后经输送带进入滤水筛滤水后，沙石粒和其他物料经滚筒筛筛分后统一收集处理;
G、水浮力分选机分选和处理垃圾后的污水经三级污水沉池经沉淀后进入市政污水管道由当地污水处理厂处理;
优选的，所述的步骤D中，三级粉碎刀进行二次粉碎提取有机质处理。
优选的，所述的步骤D中，完成两个粉碎流程所需的时间为15-25分钟。
优选的，所述的步骤F中，水浮力分选机分选出的可回收物料进行回收利用。
优选的，所述的步骤F中，所述的浮面物料经滤水筛去水后物料经输送带送到生产车间制成燃料棒或包装用品。
优选的，所述的步骤F中，中层物料经滚简滤水筛滤水后经输送带送到生产车间制成燃料棒或直接销售处理。
优选的，所述的步骤F中，下沉物料经抽取进入滤水筛滤水后，沙石粒和其他物料经滚筒筛筛分和磁选装置磁选后分出的沙石粒制成环保砖，橡胶、塑料、金属直接销售，其他物料统一收集处理。
优选的，所述的步骤G中，污水经沉淀池沉淀后的淤泥利用抽泥泵把泥浆抽至泥浆高压压虑机挤压，挤压后泥浆的含水量约为50%-55%的泥块，泥块经输送带送至有机肥生产车间根据泥块成份加入适量的菌种和其他有机物料混合后进行发酵生产并造成有机肥成品。
整个生产环节全自动无需人工，利用水和粉碎刀的配合把生活垃圾中的有机质和泥土分解出来，并利用水将有机质和其他物料统一收集处理。
以粉碎和水解法的原理将生活垃圾中的有机质、淤泥提取出来并分解于水中，水解法是利用水为介质把分解于水中的有机质和淤泥统一收集利用，利用粉碎刀和水把有机质和淤泥溶合，并对其他物料进行破碎、洗涤和收集。
本发明的有益之处在于：
本发明通过水和三级粉碎刀将生活垃圾进行自动化分选、破碎等方式对生活垃圾进行分类，将不同种类的垃圾进行有针对性的回收利用，同时对处理过程中产生的废水、废渣进行无害化处理，整个过程无需填埋、焚烧、堆肥，大大降低了对环境的危害，是一种生活垃圾水处理的方法。
