酱香型白酒废水处理系统

中国污水处理工程网 时间:2018-2-19 8:14:47

污水处理专利技术

  申请日2016.08.17

  公开(公告)日2017.04.19

  IPC分类号C02F9/14; C02F103/32

  摘要

  本实用新型公开一种酱香型白酒废水处理系统,包括通过管道依次连接的调节池、盘式过滤器、悬浮‑负载混合式光催化反应器、转笼式光催化‑生化反应器、CASS反应器和清水池,所述盘式过滤器、悬浮‑负载混合式光催化反应器、转笼式光催化‑生化反应器和CASS反应器分别与污泥池管道连接。与现有技术相比,本实用新型提供的酱香型白酒废水处理系统能针对酱香型白酒废水进行高效处理,能耗低,避免传统工艺流程的冗余,酱香型白酒废水被逐级处理,负荷逐级降低,保证了系统的稳定运行和出水水质的优异。

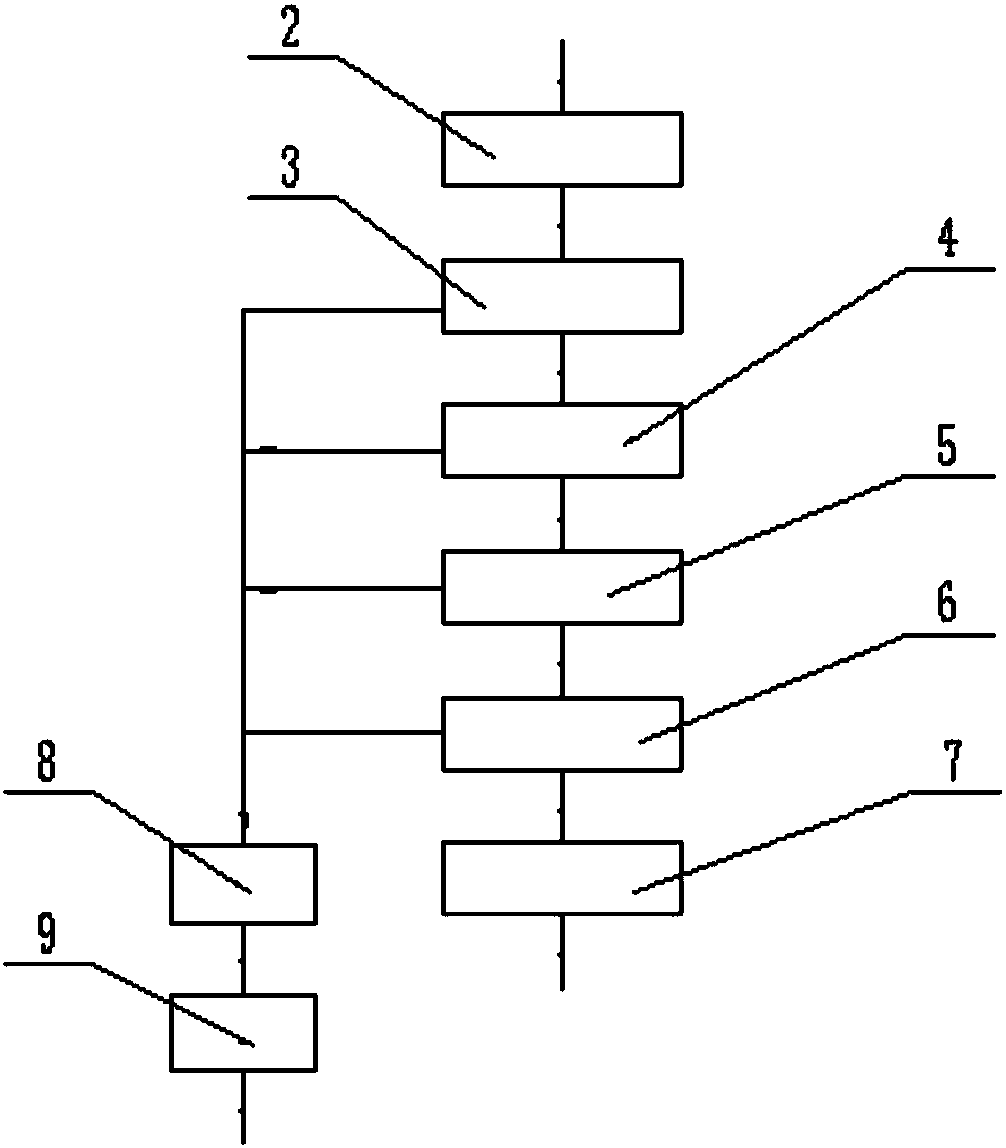

  摘要附图



  权利要求书

  1.一种酱香型白酒废水处理系统,其特征在于:包括通过管道依次连接的调节池(2)、盘式过滤器(3)、悬浮-负载混合式光催化反应器(4)、转笼式光催化-生化反应器(5)、CASS反应器(6)和清水池(7),所述盘式过滤器(3)、悬浮-负载混合式光催化反应器(4)、转笼式光催化-生化反应器(5)和CASS反应器(6)分别与污泥池(8)管道连接。

  2.根据权利要求1所述的酱香型白酒废水处理系统,其特征在于:所述调节池(2)内设有格栅(1),所述格栅(1)靠近所述调节池(2)的进水口设置,所述调节池(2)底部设有提升泵(2a),所述提升泵(2a)的出水口与盘式过滤器(3)进水口管路连接。

  3.根据权利要求1或2所述的酱香型白酒废水处理系统,其特征在于:所述悬浮-负载混合式光催化反应器(4)包括光催化反应池(41),所述光催化反应池(41)内竖向设有套筒(43),所述套筒(43)的外壁上设有纳米TiO2涂层,所述套筒(43)与所述光催化反应池(41)之间设有两个环形网筛(44),所述套筒(43)的上下边缘分别与两个所述环形网筛(44)的内边缘连接,两个所述环形网筛(44)的外边缘分别与所述光催化反应池(41)的内壁连接,两个所述环形网筛(44)之间围成填料室(45),所述填料室(45)内填充有TiO2颗粒层,TiO2颗粒的粒径大于所述环形网筛(44)的筛孔孔径;所述光催化反应池(41)为圆桶形,所述光催化反应池(41)的池壁为透明材质,所述光催化反应池(41)的外壁上螺旋缠绕有带状第一高压汞灯(46),在该第一高压汞灯(46)的外侧套设有防护层;所述光催化反应池(41)的底部设有第一进水管(42),所述第一进水管(42)的出水口位于所述套筒(43)的正下方,所述第一进水管(42)上连接有进水计量泵(47),所述光催化反应池(41)的上部 设有第一出水口(48),所述第一进水管(42)的出水口与所述盘式过滤器(3)的出水口管道连接,所述第一出水口(48)与转笼式光催化-生化反应器(5)的入水口管道连接。

  4.根据权利要求3所述的酱香型白酒废水处理系统,其特征在于:所述转笼式光催化-生化反应器(5)包括反应槽(51),所述反应槽(51)内设有水平转轴(55),该水平转轴(55)上轴向等间距依次安装有单组分光催化转笼反应装置(52)、三组分光催化—生化转笼反应装置(53)和双组分生化转笼反应装置(54),其中单组分光催化转笼反应装置(52)靠近所述反应槽(51)的进水段,双组分生化转笼反应装置(54)靠近所述反应槽(51)的出水段,所述单组分光催化转笼反应装置(52)包括第一转笼本体(521),该第一转笼本体(521)内填设有光催化剂,所述三组分光催化—生化转笼反应装置(53)包括第二转笼本体(531),该第二转笼本体(531)通过三块隔板分隔为三个扇形填料区,三个所述扇形填料区内分别设有光催化剂、活性生物填料和微生物膜填料,所述双组分生化转笼反应装置(54)包括第三转笼本体(541),该第三转笼本体(541)通过一个隔板分隔成两个半圆填料区,两个所述半圆填料区内分别填设有活性生物填料和微生物膜填料,所述第一转笼本体(521)、第二转笼本体(531)和第三转笼本体(541)均呈两端封闭的筛筒状,所述水平转轴(55)通过轴承座安装在所述反应槽(51)上,所述水平转轴(55)的一端穿出所述反应槽(51)后与驱动装置(56)连接,所述反应槽(51)槽壁上边缘内侧环设有高压汞灯(511),在所述反应槽(51)的进水段设有进水管(57),在所述反应槽(51)的出水段设有出水管(58),在所述进水管(57)和出水管(58)上分别设置有止水阀(59),所述进水管(57)进水端与转筒筛(510) 的出水端连接。

  5.根据权利要求1、2或4任一项所述的酱香型白酒废水处理系统,其特征在于:所述污泥池(8)内设有污泥泵(8a),所述污泥池(8)的污泥入口分别与所述盘式过滤器(3)、悬浮—负载混合式光催化反应器(4)、转笼式光催化-生化反应器(5)和CASS反应器(6)的污泥出口管道连接,所述污泥泵(8a)的污泥出口连接压滤机(9)的污泥入口。

  说明书

  酱香型白酒废水处理系统

  技术领域

  本实用新型涉及污水的处理技术领域,特别涉及一种酱香型白酒废水处理系统。

  背景技术

  白酒酿造废水主要包括生产过程中产生的蒸馏底锅水、曲盒清洗水、印曲废水、白酒糟废液、发酵池渗沥水、粮食浸泡水、蒸馏冷却水、洗瓶水及设备清洗废水等。废水一般不含有重金属,BOD/COD比值高,生化性好,但废水中SS、CODCr、BOD5浓度较高,有一定色度,是一种典型的高浓度有机废水,如不经处理直接排放,会对生态环境造成负面影响。实际白酒废水因生产工艺不同,产出的废水水质也是不同的,目前市面上的白酒以酱香型和浓香型为主,两者的酿造工艺不同,酱香型白酒属于高温大曲,而浓香型白酒则属于中温大曲,构成浓香型白酒废水的主要污染物是醇类物质与己酸乙酯,构成酱香白酒废水的主要污染物高沸点的酸性物质与低沸点的醇类物质。从量化分析角度来说,浓香型白酒废水通常CODcr≤10000mg/L,酱香型白酒废水通常CODcr≤20000mg/L,即酱香型白酒废水的处理难度是大于浓香型白酒废水的。

  现有技术的缺陷:目前废水处理行业基本上将酱香型白酒废水和浓香型白酒废水混为一谈,采用相同的工艺进行处理。而两者采用相同的工艺进行处理,那么或者会造成工艺流程的冗余,或者会因工艺流程不足造成排放不达标。

  实用新型内容

  为解决以上技术问题,本实用新型提供一种酱香型白酒废水处理系统,以解决低耗高效的处理酱香型白酒废水,出水水质可达到《综合污染物排放标准》(GB 8978-1996)中一级排放标准的要求,且处理效率高,成本低等问题。

  本实用新型采用的技术方案如下:一种酱香型白酒废水处理系统,关键在于:包括通过管道依次连接的调节池、盘式过滤器、悬浮-负载混合式光催化反应器、转笼式光催化-生化反应器、CASS反应器和清水池,所述盘式过滤器、悬浮-负载混合式光催化反应器、转笼式光催化-生化反应器和CASS反应器分别与污泥池管道连接。

  以上方案的有益效果是调节池能调节废水水质、水量,盘式过滤器对粮食颗粒碎屑进行深度拦截和具有自清洗功能,悬浮-负载混合式光催化反应器对废水中不易生物降解、生物降解速度慢的有机物以及部分有毒物质进行降解,转笼式光催化-生化反应器能将污染物高效去除,CASS反应器通过生物选择、好氧、缺氧、沉淀、滗水交替处理将污染物高效去除,保障出水水质稳定达标。

  优选的,所述调节池内设有格栅,所述格栅靠近所述调节池的进水口设置,所述调节池底部设有提升泵,所述提升泵的出水口与盘式过滤器进水口管路连接。

  该方案的效果是格栅拦截部分粮食颗粒等大粒径悬浮物和漂浮物及调节废水水质、水量。

  优选的,所述悬浮-负载混合式光催化反应器包括光催化反应池,所述光催化反应池内竖向设有套筒,所述套筒的外壁上设有纳米TiO2涂层,所述套筒与所述光催化反应池之间设有两个环形网筛,所述套筒的上下边缘分别与两个所述环形网筛的内边缘连接,两个所述环形网筛的外边缘分别与所述光催化反应池的内壁连接,两个所述环形网筛之间围成所述填料室,所述填料室内填充有TiO2颗粒层,TiO2颗粒的粒径大于所述环形网筛的筛孔孔径;所述光催化反应池为圆桶形,所述光催化反应池的池壁为透明材质,所述光催化反应池的外壁上螺旋缠绕有带状第一高压汞灯,在该第一高压汞灯的外侧套设有防护层;所述光催化反应池的底部设有第一进水管,所述第一进水管的出水口位于所述套筒的正下方,所述第一进水管上连接有进水计量泵,所述光催化反应池的上部设有第一出水口,所述第一进水管的出水口与所述盘式过滤器的出水口管道连接,所述第一出水口与转笼式光催化-生化反应器的入水口管道连接。

  该方案的效果是池体与套筒之间的环状间隙的顶部和底部均固定安装的环形筛板,从而形成的填料室可用来填充光流动相光催化剂提供第一重光催化效果,套筒外壁上的纳米TiO2涂层作为固定相光催化剂提供第二重光催化效果,TiO2颗粒的粒径大于所述环形网筛的筛孔孔径既可以保证废水在池体与套筒之间的环状间隙内流动,又可以TiO2颗粒始终停留在填料室内,废水从内筒向上流动,带动反应器内泥水混合物向上抬升,并挤压上部混合液,上部混合液受压后从填料室的间隙往下流动,下部混合液受压后从内筒往上流动,形成循环,可以使搅拌充分,悬浮-负载混合式光催化反应器集流动相的与固定相的TiO2光催化剂于一体,突破了传统的光催化反应器内仅有单一相TiO2光催化剂的限制,反应器内污水循环流动,均延长了污水在反应器内的停留时间,不易生物降解、难降解有机物和有毒物质的处理效率得到明显提高。

  优选的,所述转笼式光催化-生化反应器包括反应槽,所述反应槽内设有水平转轴,该水平转轴上轴向等间距依次安装有单组分光催化转笼反应装置、三组分光催化—生化转笼反应装置和双组分生化转笼反应装置,其中单组分光催化转笼反应装置靠近所述反应槽的进水段,双组分生化转笼反应装置靠近所述反应槽的出水段,所述单组分光催化转笼反应装置包括第一转笼本体,该第一转笼本体内填设有光催化剂,所述三组分光催化—生化转笼反应装置包括第二转笼本体,该第二转笼本体通过三块隔板分隔为三个扇形填料区,三个所述扇形填料区内分别设有光催化剂、活性生物填料和微生物膜填料,所述双组分生化转笼反应装置包括第三转笼本体,该第三转笼本体通过一个隔板分隔成两个半圆填料区,两个所述半圆填料区内分别填设有活性生物填料和微生物膜填料,所述第一转笼本体、第二转笼本体和第三转笼本体均呈两端封闭的筛筒状,所述水平转轴通过轴承座安装在所述反应槽上,所述水平转轴的一端穿出所述反应槽后与所述驱动装置连接,所述反应槽槽壁上边缘内侧环设有高压汞灯,在所述反应槽的进水段设有进水管,在所述反应槽的出水段设有出水管,在所述进水管和出水管上分别设置有止水阀,所述进水管进水端与转筒筛的出水端连接。

  该方案的效果是污水流经单组分光催化转笼反应装置时,污水中不易生物降解、生物降解速度慢的有机物、以及部分有毒物质得到降解;经过光催化反应降解的污水流经三组分光催化—生化转笼反应装置,生物催化发挥作用,降解有机物,同时残留的不易生物降解、生物降解速度慢的有机物、以及部分有毒物质通过光催化继续得到降解;污水最后流经双组分生化转笼反应装置,水中残留的有机物得到彻底降解,提高污水的COD和色度的去除率;转笼本体为两端封闭的筛筒状可以保持良好的透水性和透气性,防止光催化剂、活性生物填料和微生物膜填料漏出,又可使污水与光催化剂、活性生物填料和微生物膜填料充分接触;三个转笼反应装置在转轴的带动下旋转将污水搅动,在不断的运动中使光催化剂、活性生物填料和微生物膜填料交替暴露在空气中和浸没在水中,达到光催化,自然充氧、搅拌的目的;高压汞灯能为光催化剂提供充足的反应光源,进出水管及设置止水阀便于控制污水的流入、流出和反应器的启停,转筒筛能将进入转笼式光催化-生化反应器前的污水进行预先处理,将体积较大的固体等物质过滤,有利于下一步的光催化-生化处理。

  优选的,所述污泥池内设有污泥泵,所述污泥池的污泥入口分别与所述盘式过滤器、悬浮—负载混合式光催化反应器、转笼式光催化-生化反应器和CASS反应器的污泥出口管道连接,所述污泥泵的污泥出口连接压滤机的污泥入口。

  该方案的效果是盘式过滤器、悬浮—负载混合式光催化反应器、转笼式光催化-生化反应器和CASS反应器中产生的污泥引入污泥池内,压滤机对浓缩和调理后的污泥进行脱水处理。

  有益效果:与现有技术相比,本实用新型提供的酱香型白酒废水处理系统能针对酱香型白酒废水进行高效处理,能耗低,避免传统工艺流程的冗余,酱香型白酒废水被逐级处理,负荷逐级降低,保证了系统的稳定运行和出水水质的优异。
