申请日2016.08.17
公开(公告)日2017.04.19
IPC分类号F16K31/06; F16K37/00
摘要
本实用新型提出了一种智能微废水电磁阀包括：阀体、阀座、接线盒、控制板，所述阀体安装在所述阀座上面，所述接线盒安装在所述阀体顶端一侧，所述接线盒的输出接线端连接控制板，所述接线盒的输入接线端与位于所述阀体内两侧的磁铁线圈连接;所述阀座两侧分别连接有进水管、出水管，所述出水管与位于所述阀座中心的腔室内的中心管连通，其中，所述中心管上设有一个缺口，所述缺口与所述出水管连通;所述控制板包括：主控模块、Tds检测电路模块、本实用新型大大减少了废水排放，实现可实时检测冲洗，延长了滤芯寿命。

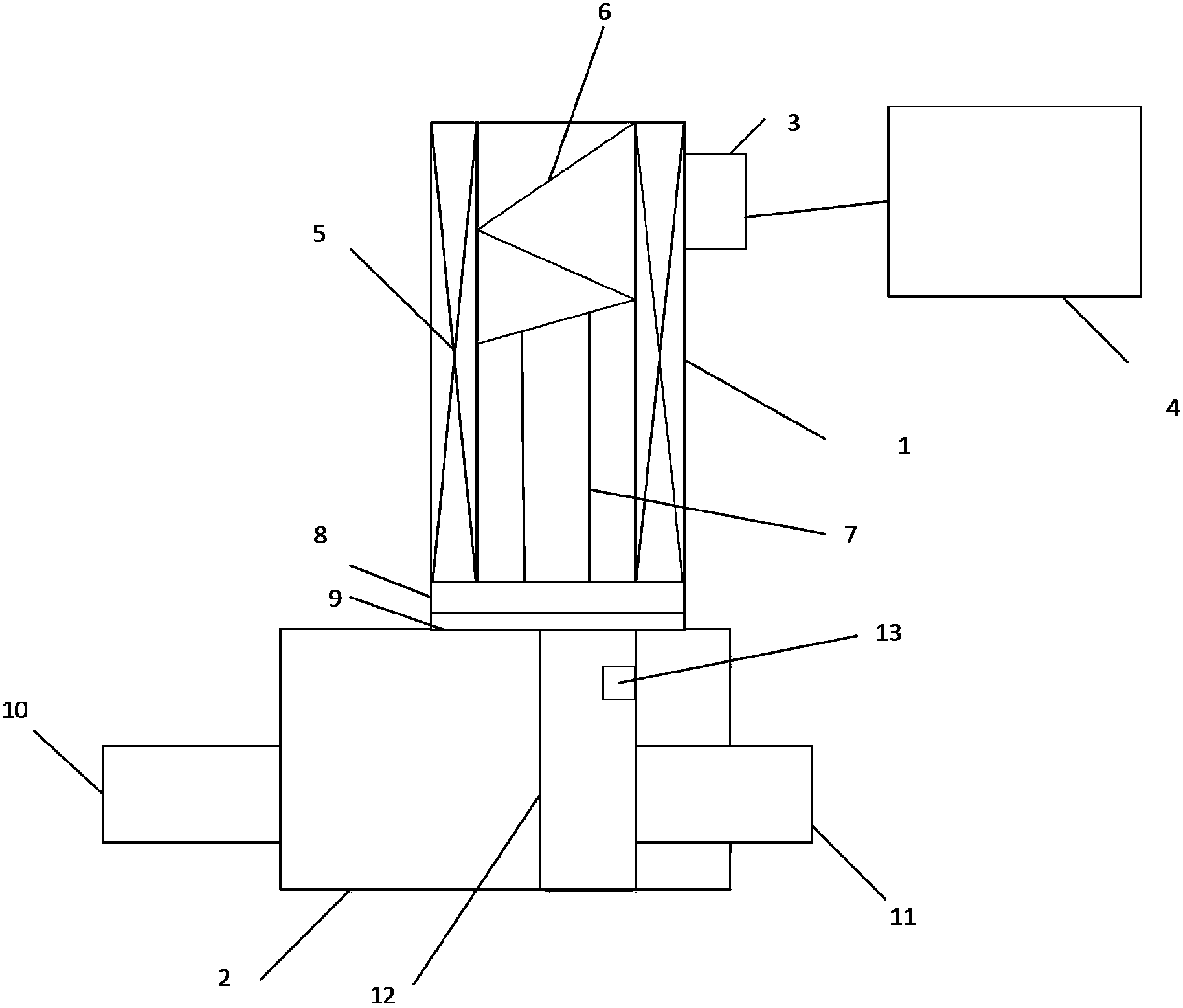

摘要附图
权利要求书
1.一种智能微废水电磁阀，其特征在于，包括：阀体、阀座、接线盒、控制板，所述阀体安装在所述阀座上面，所述接线盒安装在所述阀体顶端一侧，所述接线盒的输出接线端连接控制板，所述接线盒的输入接线端与位于所述阀体内两侧的磁铁线圈连接;
其中，所述阀体与所述阀座之间设置有密封垫、挡水板，所述密封垫嵌接在所述阀座表面，所述挡水板连接在所述密封垫上面，
且所述阀体中部自上而下依次安装有弹簧、阀芯，所述阀芯与所述挡水板连接;
所述阀座两侧分别连接有进水管、出水管，所述出水管与位于所述阀座中心的腔室内的中心管连通，
其中，所述中心管上设有一个一定大小的缺口，所述缺口与所述出水管连通;
所述控制板包括：主控模块、Tds检测电路模块，所述Tds检测电路的输入端连接到所述主控模块上。
2.根据权利要求1所述的智能微废水电磁阀，其特征在于，所述中心管上表面与所述密封垫紧密贴合。
3.根据权利要求1所述的智能微废水电磁阀，其特征在于，所述Tds检测电路模块的输出端与Tds探头连接。
4.根据权利要求1所述的智能微废水电磁阀，其特征在于，所述主控模块采用的是STM8S芯片。
5.根据权利要求1所述的智能微废水电磁阀，其特征在于，所述Tds检测电路模块包括三个引脚PWM+、PWM-、PULSE，所述三个引脚分别连接所述主控模块的PC6、PC5、PD3三个引脚。
说明书
智能微废水电磁阀
技术领域
本实用新型涉及电磁阀技术领域，特别涉及一种智能微废水电磁阀。
背景技术
行业内的18秒废水电磁阀，都是内置简单芯片，功能比较简陋，只能完成基本控制操作，如开机关机冲洗，没有根据实际情况打开废水电磁阀冲洗，比较浪费水源。而且内置300CC的回型针，利用一个300CC的回型小针孔产出一份纯水要排放掉三份废水，甚至更高，如果遇到比较复杂的水质，回型针小针孔就会堵塞，不容易维修，只能更换，并不能达到净水机的节水目的。
专利号为CN2008200889487的名称为水质检测智能阀的实用新型，除了包括电磁阀本体，还包括电磁阀驱动控制电路以及水质检测探头，所述电磁阀驱动控制电路包括有增压水泵高低电平检测单元、电磁阀电源供电单元、可编程主控芯片，水质检测探头与主控芯片电连接，增压水泵高低电平检测单元串接在增压泵电源正极与主控芯片输入端之间，电磁线圈的电源线与主控芯片之间设有电磁阀电源供电单元。该实用新型的控制电路功能过于简陋，且电磁阀本体并没有任何节水改进装置。
实用新型内容
本实用新型的目的旨在至少解决所述技术缺陷之一。
为此，本实用新型的目的在于提出一种智能微废水电磁阀，该电磁阀不易堵塞，可以根据水质进行实时冲洗。
为了实现上述目的，本实用新型一方面的实施例提供一种智能微废水电磁阀，包括：阀体、阀座、接线盒、控制板，所述阀体安装在所述阀座上面，所述接线盒安装在所述阀体顶端一侧，所述接线盒的输出接线端连接控制板，所述接线盒的输入接线端与位于所述阀体内两侧的磁铁线圈连接;
其中，所述阀体与所述阀座之间设置有密封垫、挡水板，所述密封垫嵌接在所述阀座表面，所述挡水板连接在所述密封垫上面，
且所述阀体中部自上而下依次安装有弹簧、阀芯，所述阀芯与所述挡水板连接;
所述阀座两侧分别连接有进水管、出水管，所述出水管与位于所述阀座中心的腔室内的中心管连通，
其中，所述中心管上设有一个一定大小的缺口，所述缺口与所述出水管连通;
所述控制板包括：主控模块、Tds检测电路模块，所述Tds检测电路的输入端连接到所述主控模块上。
进一步，所述中心管上表面与所述密封垫紧密贴合。
进一步，所述Tds检测电路模块的输出端与Tds探头连接。
进一步，所述主控模块采用的是STM8S芯片。
进一步，所述Tds检测电路模块包括三个引脚PWM+、PWM-、PULSE，所述三个引脚分别连接所述主控模块的PC6、PC5、PD3三个引脚。
根据本实用新型实施例的智能微废水电磁阀，通过在中心管上开了一个一定大小的缺口(优选70CC)，使该电磁阀在断电不工作的时候只有70CC的废水排出，在通电工作的时候密封垫敞开，并对70CC的缺口进行冲洗，防止缺口堵塞，另外，通过自主研发的控制板，可以实现Tds检测冲洗，而不是只有开关机冲洗，延长了滤芯使用寿命。
本实用新型附加的方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。
