申请日2016.08.17
公开(公告)日2017.06.09
IPC分类号C02F9/10
摘要
一种搅拌型工业废水处理装置，包括抽水装置、第一过滤装置、第一管道装置、第二过滤装置、第二管道装置及搅拌装置，抽水装置包括抽水管、水泵、第一支架及盖体，第一过滤装置包括第一框体、封闭板、集中斗、第一弹簧、第一固定块、第一滚轮、第一刷毛及集中块，第一管道装置包括第一管道、第一阀门、第二支架及第三支架，第二过滤装置包括第二框体、海绵块、第二弹簧，第二管道装置包括第二管道、第二阀门、第四支架、斜杆，搅拌装置包括第三框体、排出管、第三阀门、散热框、收容于所述散热框内的加热棒、收容于所述第三框体内的第二滚轮及设置于所述第二滚轮上的凸块，本实用新型能够对工业废水进行快速有效的净化过滤，过滤效率较高。

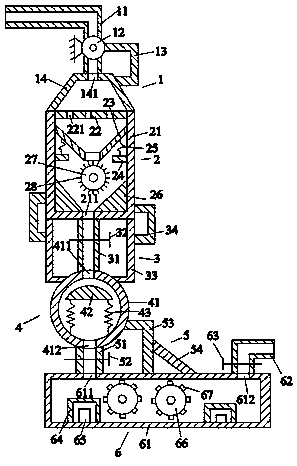

摘要附图
权利要求书
1.一种搅拌型工业废水处理装置，其特征在于：所述搅拌型工业废水处理装置包括抽水装置、位于所述抽水装置下侧的第一过滤装置、位于所述第一过滤装置下方的第一管道装置、位于所述第一管道装置下方的第二过滤装置、位于所述第二过滤装置下方的第二管道装置及位于所述第二管道装置下方的搅拌装置，所述抽水装置包括抽水管、设置于所述抽水管上的水泵、位于所述水泵右侧的第一支架及位于所述抽水管下方的盖体，所述第一过滤装置包括第一框体、收容于所述第一框体内的封闭板、位于所述封闭板下方的集中斗、位于所述集中斗下方的第一弹簧、位于所述第一弹簧下方的第一固定块、位于所述集中斗下方的第一滚轮、设置于所述第一滚轮上的第一刷毛及位于所述第一固定块下方的集中块，所述第一管道装置包括第一管道、设置于所述第一管道上的第一阀门、位于所述第一管道左右两侧的第二支架及设置于所述第二支架上的第三支架，所述第二过滤装置包括第二框体、收容于所述第二框体内的海绵块、位于所述海绵块下方的第二弹簧，所述第二管道装置包括第二管道、设置于所述第二管道上的第二阀门、位于所述第二管道右侧的第四支架、位于所述第四支架右侧的斜杆，所述搅拌装置包括第三框体、位于所述第三框体上方的排出管、设置于所述排出管上的第三阀门、收容于所述第三框体内的散热框、收容于所述散热框内的加热棒、收容于所述第三框体内的第二滚轮及设置于所述第二滚轮上的凸块。
2.根据权利要求1所述的搅拌型工业废水处理装置，其特征在于：所述盖体呈空心的圆台状，所述盖体的上表面设有第一通孔，所述抽水管的下端对准所述第一通孔且与所述盖体的上表面固定连接，所述第一支架呈凹字形，所述第一支架的一端与所述水泵固定连接，所述第一支架的另一端与所述盖体的侧面固定连接。
3.根据权利要求2所述的搅拌型工业废水处理装置，其特征在于：所述第一框体呈空心的长方体，所述第一框体竖直放置，所述第一框体的下表面设有第二通孔，所述封闭板呈长方体且水平放置，所述封闭板的侧面与所述第一框体的内表面固定连接，所述封闭板上设有若干贯穿其上下表面的第三通孔，所述盖体的下表面与所述第一框体及封闭板的上表面固定连接，所述集中斗的横截面呈等腰梯形，所述集中斗的侧面与所述第一框体的内表面滑动连接，所述第一固定块设有两个，所述第一固定块呈长方体且水平放置，所述第一固定块的一端与所述第一框体的内表面固定连接。
4.根据权利要求3所述的搅拌型工业废水处理装置，其特征在于：所述第一弹簧设有两个，所述第一弹簧呈竖直状，所述第一弹簧的下端与所述第一固定块固定连接，所述第一弹簧的上端与所述集中斗固定连接，所述集中块设有两个，所述集中块的横截面呈直角三角形，所述集中块的下表面及其侧面与所述第一框体的内表面固定连接，所述第一滚轮呈圆柱体且水平放置，所述第一滚轮与所述第一框体轴转连接，所述第一刷毛设有若干个，所述第一刷毛均匀分布在所述第一滚轮上且与其固定连接。
5.根据权利要求4所述的搅拌型工业废水处理装置，其特征在于：所述第一管道呈竖直状，所述第一管道的上端对准所述第二通孔且与所述第一框体的下表面固定连接，所述第二支架设有两个，所述第二支架呈L型，所述第二支架的上端与所述第一框体的下表面固定连接，所述第二支架的下端呈水平状，所述第三支架设有两个且分别位于所述第三支架的左右两侧，所述第三支架呈凹字形，所述第三支架的一端与所述第一框体的侧面固定连接，所述第三支架的另一端与所述第二支架的侧面固定连接。
6.根据权利要求5所述的搅拌型工业废水处理装置，其特征在于：所述第二框 体呈空心的圆柱体，所述第二框体水平放置，所述第二框体上设有第四通孔及第五通孔，所述第一管道的下端对准所述第四通孔且与所述第二框体的外表面固定连接，所述第三支架的下端与所述第二框体的外表面固定连接，所述海绵块的横截面呈半圆形，所述海绵块位于所述第四通孔的下方，所述第二弹簧设有两个，所述第二弹簧呈竖直状，所述第二弹簧的上端与所述海绵块的下表面固定连接，所述第二弹簧的下端与所述第二框体的内表面固定连接。
7.根据权利要求6所述的搅拌型工业废水处理装置，其特征在于：所述第二管道的上端对准所述第五通孔且与所述第二框体的外表面固定连接，所述第四支架呈L型，所述第四支架的上端呈水平状且与所述第二框体的外表面固定连接，所述第四支架的下端呈竖直状，所述斜杆呈倾斜状，所述斜杆的上端与所述第四支架的右表面固定连接。
8.根据权利要求7所述的搅拌型工业废水处理装置，其特征在于：所述第三框体呈空心的长方体，所述第三框体水平放置，所述第三框体上设有位于其上表面的第六通孔及位于所述第六通孔右侧的第七通孔，所述第二管道的下端对准所述第六通孔且与所述第三框体的上表面固定连接，所述第四支架的下端与所述第三框体的上表面固定连接，所述斜杆的下端与所述第三框体的上表面固定连接，所述排出管呈L型，所述排出管的下端对准所述第七通孔且与所述第三框体的上表面固定连接。
9.根据权利要求8所述的搅拌型工业废水处理装置，其特征在于：所述散热框设有两个，所述散热框呈空心的长方体，所述散热框的下表面与所述第三框体的内表面固定连接，所述加热棒设有两个，所述第二滚轮设有两个，所述第二滚轮呈圆柱体，所述第二滚轮水平放置，所述第二滚轮与所述第三框体轴转连接，所述凸块设有若干个且均匀分布在所述第二滚轮上，所述凸块与所述第二 滚轮固定连接。
说明书
一种搅拌型工业废水处理装置
技术领域
本实用新型涉及工业废水净化处理技术领域，尤其涉及一种搅拌型工业废水处理装置。
背景技术
工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物以及生产过程中产生的污染物，随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全。
因此，需要提供一种新的技术方案解决上述技术问题。
实用新型内容
本实用新型的目的是提供一种可有效解决上述技术问题的搅拌型工业废水处理装置。
为了解决上述技术问题，本实用新型采用如下技术方案：
一种搅拌型工业废水处理装置，所述搅拌型工业废水处理装置包括抽水装置、位于所述抽水装置下侧的第一过滤装置、位于所述第一过滤装置下方的第一管道装置、位于所述第一管道装置下方的第二过滤装置、位于所述第二过滤装置下方的第二管道装置及位于所述第二管道装置下方的搅拌装置，所述抽水装置包括抽水管、设置于所述抽水管上的水泵、位于所述水泵右侧的第一支架及位于所述抽水管下方的盖体，所述第一过滤装置包括第一框体、收容于所述第一框体内的封闭板、位于所述封闭板下方的集中斗、位于所述集中斗下方的第一弹簧、位于所述第一弹簧下方的第一固定块、位于所述集中斗下方的第一滚轮、设置于所述第一滚轮上的第一刷毛及位于所述第一固定块下方的集中块，所述第一管道装置包括第一管道、设置于所述第一管道上的第一阀门、位于所述第一管道左右两侧的第二支架及设置于所述第二支架上的第三支架，所述第二过滤装置包括第二框体、收容于所述第二框体内的海绵块、位于所述海绵块下方的第二弹簧，所述第二管道装置包括第二管道、设置于所述第二管道上的第二阀门、位于所述第二管道右侧的第四支架、位于所述第四支架右侧的斜杆，所述搅拌装置包括第三框体、位于所述第三框体上方的排出管、设置于所述排出管上的第三阀门、收容于所述第三框体内的散热框、收容于所述散热框内的加热棒、收容于所述第三框体内的第二滚轮及设置于所述第二滚轮上的凸块。
所述盖体呈空心的圆台状，所述盖体的上表面设有第一通孔，所述抽水管的下端对准所述第一通孔且与所述盖体的上表面固定连接，所述第一支架呈凹字形，所述第一支架的一端与所述水泵固定连接，所述第一支架的另一端与所述盖体的侧面固定连接。
所述第一框体呈空心的长方体，所述第一框体竖直放置，所述第一框体的下表面设有第二通孔，所述封闭板呈长方体且水平放置，所述封闭板的侧面与所述第一框体的内表面固定连接，所述封闭板上设有若干贯穿其上下表面的第三通孔，所述盖体的下表面与所述第一框体及封闭板的上表面固定连接，所述集中斗的横截面呈等腰梯形，所述集中斗的侧面与所述第一框体的内表面滑动连接，所述第一固定块设有两个，所述第一固定块呈长方体且水平放置，所述第一固定块的一端与所述第一框体的内表面固定连接。
所述第一弹簧设有两个，所述第一弹簧呈竖直状，所述第一弹簧的下端与所述第一固定块固定连接，所述第一弹簧的上端与所述集中斗固定连接，所述集中块设有两个，所述集中块的横截面呈直角三角形，所述集中块的下表面及其 侧面与所述第一框体的内表面固定连接，所述第一滚轮呈圆柱体且水平放置，所述第一滚轮与所述第一框体轴转连接，所述第一刷毛设有若干个，所述第一刷毛均匀分布在所述第一滚轮上且与其固定连接。
所述第一管道呈竖直状，所述第一管道的上端对准所述第二通孔且与所述第一框体的下表面固定连接，所述第二支架设有两个，所述第二支架呈L型，所述第二支架的上端与所述第一框体的下表面固定连接，所述第二支架的下端呈水平状，所述第三支架设有两个且分别位于所述第三支架的左右两侧，所述第三支架呈凹字形，所述第三支架的一端与所述第一框体的侧面固定连接，所述第三支架的另一端与所述第二支架的侧面固定连接。
所述第二框体呈空心的圆柱体，所述第二框体水平放置，所述第二框体上设有第四通孔及第五通孔，所述第一管道的下端对准所述第四通孔且与所述第二框体的外表面固定连接，所述第三支架的下端与所述第二框体的外表面固定连接，所述海绵块的横截面呈半圆形，所述海绵块位于所述第四通孔的下方，所述第二弹簧设有两个，所述第二弹簧呈竖直状，所述第二弹簧的上端与所述海绵块的下表面固定连接，所述第二弹簧的下端与所述第二框体的内表面固定连接。
所述第二管道的上端对准所述第五通孔且与所述第二框体的外表面固定连接，所述第四支架呈L型，所述第四支架的上端呈水平状且与所述第二框体的外表面固定连接，所述第四支架的下端呈竖直状，所述斜杆呈倾斜状，所述斜杆的上端与所述第四支架的右表面固定连接。
所述第三框体呈空心的长方体，所述第三框体水平放置，所述第三框体上设有位于其上表面的第六通孔及位于所述第六通孔右侧的第七通孔，所述第二管道的下端对准所述第六通孔且与所述第三框体的上表面固定连接，所述第四支 架的下端与所述第三框体的上表面固定连接，所述斜杆的下端与所述第三框体的上表面固定连接，所述排出管呈L型，所述排出管的下端对准所述第七通孔且与所述第三框体的上表面固定连接。
所述散热框设有两个，所述散热框呈空心的长方体，所述散热框的下表面与所述第三框体的内表面固定连接，所述加热棒设有两个，所述第二滚轮设有两个，所述第二滚轮呈圆柱体，所述第二滚轮水平放置，所述第二滚轮与所述第三框体轴转连接，所述凸块设有若干个且均匀分布在所述第二滚轮上，所述凸块与所述第二滚轮固定连接。
采用上述技术方案后，本实用新型具有如下优点：
本实用新型搅拌型工业废水处理装置结构简单，使用方便，能够对工业废水进行快速有效的净化过滤，过滤效率较高，并且可以对其进行加温处理，清除其中的易挥发性气体，同时可以对污水进行充分的搅拌，使得加热的更加均匀，减少能源的浪费，经济环保。
