申请日2016.06.15
公开(公告)日2016.10.12
IPC分类号C02F11/02; B01F7/24
摘要
本发明公开一种污泥搅拌装置，具体涉及环保设备技术领域。包括污泥打散箱本体、气泵、管道、污泥搅拌器，所述污泥打散箱本体内设置有管道、污泥搅拌器，气泵设置在污泥打散箱本体外部，管道的一端连接气泵，污泥搅拌器包括电机、搅拌轴，搅拌轴连接在电机输出轴上。所述管道上还开设有孔，方便对污泥打散箱本体底部的污泥进行搅拌，防止污泥过多沉积。所述孔在管道的侧面对称水平设置，能有效的对污泥打散箱本体底部的污泥进行搅拌，防止污泥过多沉积。本发明具有结构简单、可有效对消化池污泥进行搅拌，有利于污泥的净化处理的等优点。
权利要求书

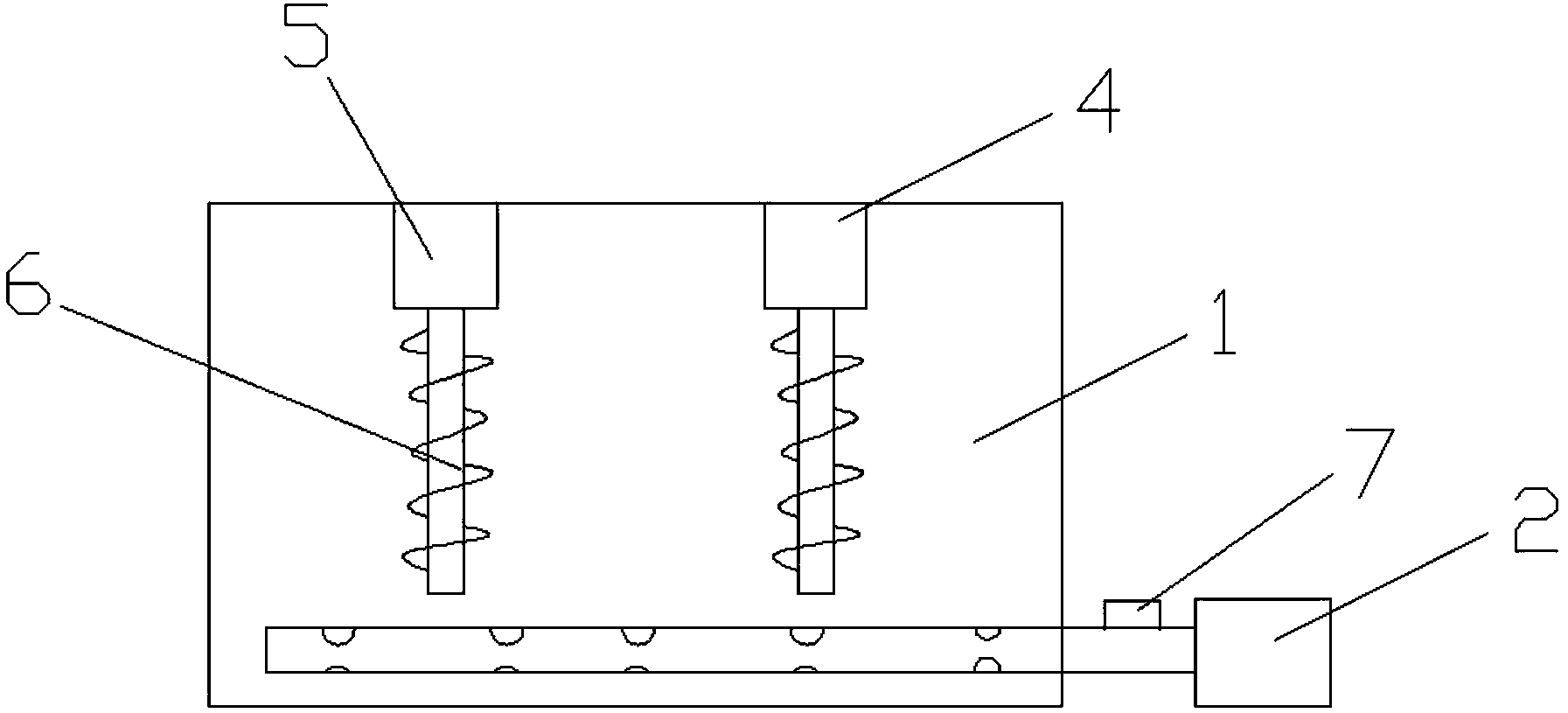

1.一种污泥搅拌装置，包括污泥打散箱本体(1)、气泵(2)、管道(3)、污泥搅拌器(4)，其特征在于：所述污泥打散箱本体(1)内设置有管道(3)、污泥搅拌器(4)，气泵(2)设置在污泥打散箱本体(1)外部，管道(3)的一端连接气泵(2)，污泥搅拌器(4)包括电机(5)、搅拌轴(6)，搅拌轴(6)连接在电机(5)输出轴上;所述管道(3)上还开设有孔(8);所述孔(8)在管道(3)的侧面对称水平设置。
2.根据权利要求1所述的污泥搅拌装置，其特征在于：所述管道(3)的另一端为密封结构。
3.根据权利要求1所述的污泥搅拌装置，其特征在于：所述污泥搅拌器(4)至少设置有两个。
4.根据权利要求1所述的污泥搅拌装置，其特征在于：所述搅拌轴(6)上带有螺旋状扇叶。
说明书
一种污泥搅拌装置
技术领域
本发明涉及环保设备技术领域，尤其涉及一种污泥搅拌装置。
背景技术
一般污泥消化池中都是只设置有污泥搅拌装置，对污泥的搅拌效果不好，不能充分对污泥进行搅拌，不利于污泥的后期净化处理。
发明内容
本发明针对现有技术的不足，提供一种污泥搅拌装置，其具有结构简单、可有效对消化池污泥进行搅拌，有利于污泥的净化处理等优点。
本发明通过以下技术手段解决上述技术问题：一种污泥搅拌装置，包括污泥打散箱本体、气泵、管道、污泥搅拌器，所述污泥打散箱本体内设置有管道、污泥搅拌器，气泵设置在污泥打散箱本体外部，管道的一端连接气泵，污泥搅拌器包括电机、搅拌轴，搅拌轴连接在电机输出轴上。所述管道上还开设有孔，方便对污泥打散箱本体底部的污泥进行搅拌，防止污泥过多沉积。所述孔在管道的侧面对称水平设置，能有效的对污泥打散箱本体底部的污泥进行搅拌，防止污泥过多沉积。
优选地，所述管道的另一端为密封结构，使得对污泥打散箱本体底部的污泥进行搅拌压力大，防止污泥过多沉积。
优选地，所述污泥搅拌器至少设置有两个，使得对污泥打散箱本体内的污泥充分搅拌。
优选地，所述搅拌轴上带有螺旋状扇叶，此结构使得对污泥打散箱本体内的污泥充分搅拌。
本发明的优点在于：结构简单、可有效对消化池污泥进行搅拌，有利于污泥的净化处理等优点。
