申请日2016.06.15
公开(公告)日2016.09.21
IPC分类号F24D3/10; F24D19/00
摘要
本发明公开一种工业废水再利用装置，具体涉及工业废水处理设备技术领域。包括废水箱本体、水管、加热装置、反应箱、供暖管、排污管，其特征在于：所述水管的两端分别连接废水箱本体和加热装置，加热装置与反应箱连接，供暖管与反应箱连接，排污管设置在供暖管上。所述水管、供暖管、排污管为金属管。所述排污管内还设置有过滤网。本发明具有结构简单、可将工业废水再次利用，且工业废水不容易将管路腐蚀、堵塞等优点。
权利要求书

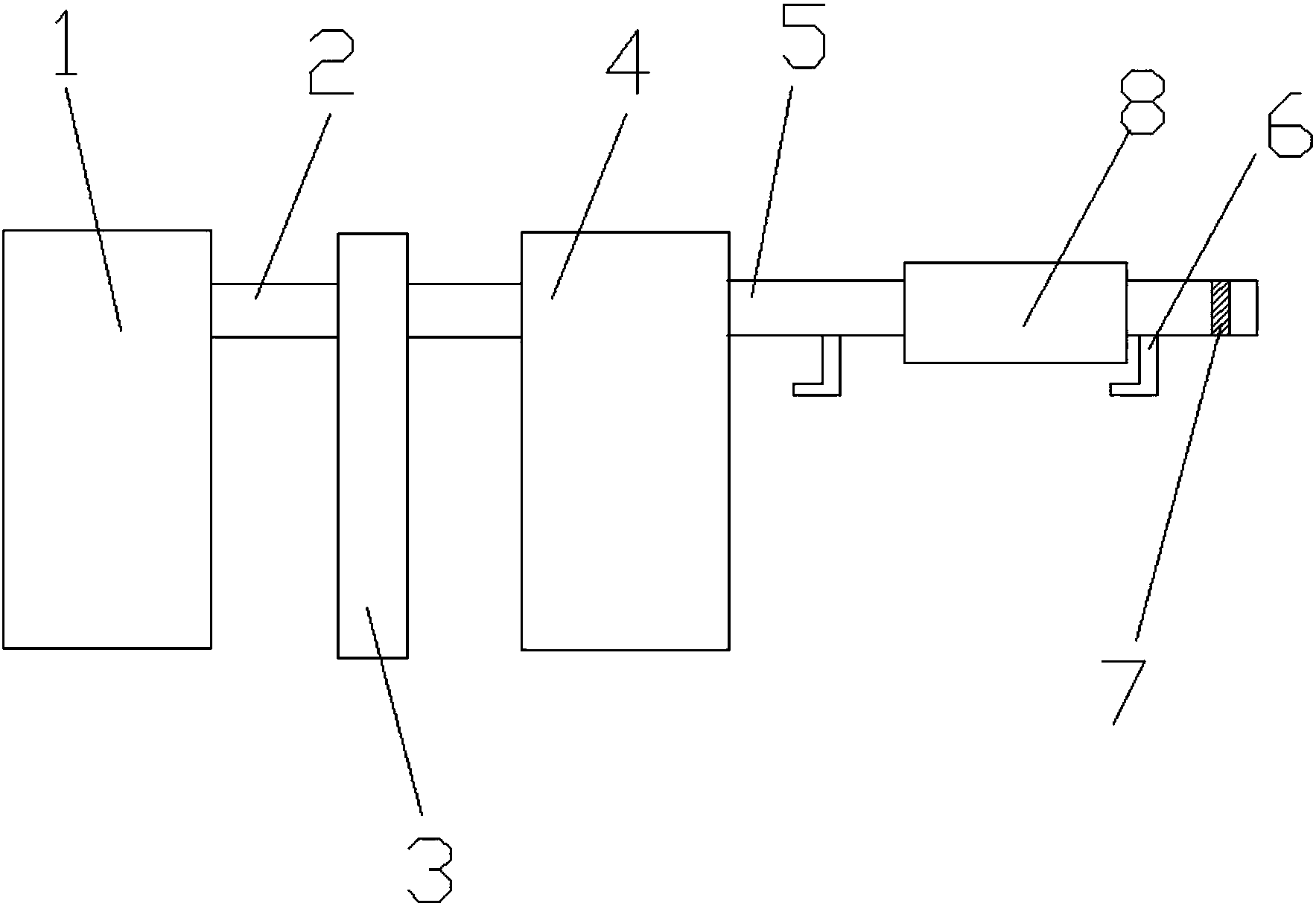

1.一种工业废水再利用装置，包括废水箱本体(1)、水管(2)、加热装置(3)、反应箱(4)、供暖管(5)、排污管(6)，其特征在于：所述水管(2)的两端分别连接废水箱本体(1)和加热装置(3)，加热装置(3)与反应箱(4)连接，供暖管(5)与反应箱(4)连接，排污管(6)设置在供暖管(5)上;所述水管(2)、供暖管(5)、排污管(6)为金属管;所述排污管(6)内还设置有过滤网(7)。
2.根据权利要求1所述的工业废水再利用装置，其特征在于：所述供暖管(5)外层还设置有保温层(8)。
3.根据权利要求1所述的工业废水再利用装置，其特征在于：所述供暖管(5)为盘旋状结构。
4.根据权利要求1所述的工业废水再利用装置，其特征在于：所述排污管(6)至少设置有两个。
5.根据权利要求1所述的工业废水再利用装置，其特征在于：所述排污管(6)在供暖管(5)上等距排列。
6.根据权利要求1所述的工业废水再利用装置，其特征在于：所述排污管(6)设置在供暖管(5)的下部。
说明书
一种工业废水再利用装置
技术领域
本发明涉及工业废水处理技术领域，尤其涉及一种工业废水再利用装置。
背景技术
一般工业废水再利用装置，大都利用废水的加热功能进行供暖，目前大都供暖装置在使用中都会产生腐蚀、堵塞管路现象。
发明内容
本发明针对现有技术的不足，提供一种工业废水再利用装置，其具有结构简单、可将工业废水再次利用，且工业废水不容易将管路腐蚀、堵塞等优点。
本发明通过以下技术手段解决上述技术问题：一种工业废水再利用装置，包括废水箱本体、水管、加热装置、反应箱、供暖管、排污管，所述水管的两端分别连接废水箱本体和加热装置，加热装置与反应箱连接，供暖管与反应箱连接，排污管设置在供暖管上。所述水管、供暖管、排污管为金属管，使得使用寿命长，不容易损坏。所述排污管内还设置有过滤网，方便排出垃圾，防止管路堵塞。
优选地，所述供暖管外层还设置有保温层，防止供暖管热量散发快。
优选地，所述供暖管为盘旋状结构，增加供暖面积。
优选地，所述排污管至少设置有两个，方便将供暖管内的垃圾清理出。
优选地，所述排污管在供暖管上等距排列，方便将供暖管内的垃圾清理出。
优选地，所述排污管设置在供暖管的下部，方便将供暖管内的垃圾清理出。
本发明的优点在于：结构简单、可将工业废水再次利用，且工业废水不容易将管路腐蚀、堵塞等优点。
