申请日2016.05.26
公开(公告)日2016.12.14
IPC分类号C02F9/14; C02F103/16; C02F101/20; C02F101/18
摘要
本实用新型公开一种采用气浮法对电镀废水中两性金属的去除装置，将电镀废水分类为焦铜废水、含氰废水、前处理废水、含镍废水、络合废水五大类，采用气浮法对电镀废水中两性金属去除，可以有效地用于活性污泥的浓缩;污水中悬浮杂质的去除，确保排放出水水质符合有关标准的要求。
摘要附图
权利要求书
1.一种采用气浮法对电镀废水中两性金属的去除装置，其特征在于：包括焦铜废水处理系统(10)、含氰废水处理系统(20)、前处理废水系统(30)、含镍废水处理系统(40)、络合废水处理系统(50)、供药系统(60)、曝气系统(70)，该焦铜废水处理系统(10)、含氰废水处理系统(20)、前处理废水系统(30)、含镍废水处理系统(40)、络合废水处理系统(50)均连接供药系统(60)和曝气系统(70)，该供药系统包括混凝剂药箱(601)、絮凝剂药箱(602)、氢氧化钠药箱(603)、硫酸药箱(604)、石灰药箱(605)、亚硫酸氢钠药箱(606)、硫化钠药箱(607)、硫酸亚铁药箱(608)、次氯酸钠药箱(609)、双氧水药箱(610)、聚铁药箱(611)，各药箱中设置曝气装置，并且各药箱连接自来水管;该曝气系统(70)包括曝气装置、罗茨鼓风机(71)和空气管(72);该曝气装置通过空气管(72)连接罗茨鼓风机(71)。
2.根据权利要求1所述的采用气浮法对电镀废水中两性金属的去除装置，其特征在于：
所述铜废水处理系统(10)包括
一焦铜废水调节池(101)，用于通入焦铜废水;焦铜废水调节池(101)中具有曝气装置和浮球液位器;
一焦铜PH调整池(102)，用泵和水管连通焦铜废水调节池(101)，将焦铜废水通入焦铜PH调整池(102);同时联通氢氧化钠药箱(603)和石灰药箱(605)，焦铜PH调整池(102)中设置有搅拌装置和pH值检测器;
一焦铜氧化池(103)，连通焦铜PH调整池(102)，同时连通次氯酸钠药箱(609)，焦铜氧化池(103)中设置有搅拌装置;
一焦铜混凝池(104)，连通焦铜氧化池(103)，同时连通混凝剂药箱(601)，焦铜混凝池(104)中设有曝气装置;
一焦铜絮凝池(105)，连通焦铜混凝池(104)，同时连通絮凝剂药箱(602)，焦铜絮凝池(105)中设置有搅拌装置;
一第一焦铜沉淀池(106)，连通焦铜絮凝池(105)，第一焦铜沉淀池(106)的底部通过污泥泵连通排入络合焦铜污泥池(804);
一焦铜pH回调池(107)，连通第一焦铜沉淀池(106)，同时连通硫酸药箱(604)，焦铜pH回调池(107)中设有pH值检测器;
一第一焦铜中转池(108)，连通焦铜pH回调池(107)，同时连通双氧水药箱(610)，该第一焦铜中转池(108)设有浮球液位器;
一焦铜电化学设备(109)，通过泵体连通第一焦铜中转池(108)，焦铜电化学设备(109)中通入正极和负极，底部污泥排入电化学污泥池;
一焦铜电化学集水池(110)，连通焦铜电化学设备(109)，焦铜电化学集水池(110)中具有浮球液位器;
一焦铜电化学混凝池(111)，通过泵体连通焦铜电化学集水池(110)，同时连通混凝剂药箱(601)、石灰药箱(605)和硫化钠药箱(607)，焦铜电化学混凝池(111)中设有曝气装置和pH值检测器;
一焦铜电化学絮凝池(112)，连通焦铜电化学混凝池(111)，同时连通絮凝剂药箱(602)，焦铜电化学絮凝池(112)中设置有搅拌装置;
一第二焦铜沉淀池(113)，连通焦铜电化学絮凝池(112)，第二焦铜沉淀池(113)的底部污泥用污泥泵排入络合焦铜污泥池(804);
一第二焦铜中转池(114)，连通第二焦铜沉淀池(113)，第二焦铜中转池(114)中设有浮球液位器;第二焦铜中转池(114)具有两路输出，一路通向应急管道，另一路出水上设有一类污染物取样点，取样合格则排出作为回用水;取样不合格则通向含铬废水调节池(115);
一含铬废水调节池(115)，该含铬废水调节池(115)上设有浮球液位器和曝气装置;
一含铬pH调整池(116)，通过泵和管道连通含铬废水调节池(115)，同时连通硫酸药箱(604)和亚硫酸氢钠药箱(606)，含铬pH调整池(116)中设有搅拌装置、ORP测量仪和pH值检测器;
一含铬还原池(117)，连通含铬pH调整池(116)，含铬还原池(117)中设有搅拌装置;
一含铬混凝池(118)，连通含铬还原池(117)，同时连通混凝剂药箱(601)、氢氧化钠药箱(603)、石灰药箱(605)、硫化钠药箱(607)，含铬混凝池(118)中设有搅拌装置和pH值检测器;
一含铬絮凝池(119)，连通含铬混凝池(118)，同时连通絮凝剂药箱(602);
一含铬废水沉淀池(120)，连通含铬絮凝池(119)，含铬废水沉淀池(120)中设有排泥机，将污泥排向含铬污泥池(802);
一含铬pH回调池(121)，连通含铬废水沉淀池(120)，同时连通硫酸药箱(604)，含铬pH回调池(121)中设有pH值检测器;
一第一含铬中转池(122)，连通含铬pH回调池(121)，第一含铬中转池(122)中设有浮球液位器;第一含铬中转池(122)的输出分三路，第一路通向应急管道，第二路是反冲废水进入调节池，第三路通向离子交换砂滤系统(123);
一离子交换砂滤系统(123)，通入第一含铬中转池(122)的处理水;
一第二含铬中转池(124)，连通离子交换砂滤系统(123)，第二含铬中转池(124)中设有浮球液位器;
一离子交换系统(125)，具有三个离子树脂塔，各离子树脂塔的管道相连通，输入端通过泵和管道连接第二含铬中转池(124)，离子交换系统(125)具有三路输出，第一路是再生废水进入调节池，第二路通向离子再生系统，第三路是回用水排出。
3.根据权利要求1所述的采用气浮法对电镀废水中两性金属的去除装置，其特征在于：所述含氰废水处理系统(20)包括
一含氰废水调节池(201)，用于通入含氰废水，该含氰废水调节池(201)中设有曝气装置、浮球液位器和pH值检测器;
一含氰pH调整池一(202)，用泵和管道连通含氰废水调节池(201)，同时连通氢氧化钠药箱(603)，含氰pH调整池一(202)中设有曝气装置和pH值检测器;
一一级破氰池一(203)，连通含氰pH调整池一(202)，同时连通次氯酸钠药箱(609)，一级破氰池一(203)中设有搅拌装置和ORP测量仪;
一一级破氰池二(204)，连通一级破氰池一(203)，一级破氰池二(204)中设有搅拌装置;
一一级破氰池三(205)，连通一级破氰池二(204)，一级破氰池三(205)中设有搅拌装置;
一含氰PH调整池二(206)，连通一级破氰池三(205)，同时连通硫酸药箱(604)，含氰PH调整池二(206)中设有曝气装置和pH值检测器;
一二级破氰池一(207)，连通含氰PH调整池二(206)，同时连通次氯酸钠药箱(609)，二级破氰池一(207)中设有搅拌装置和ORP测量仪;
一二级破氰池二(208)，连通二级破氰池一(207)，二级破氰池二(208)中设有搅拌装置;
一二级破氰池三(209)，连通二级破氰池二(208)，二级破氰池三(209)中设有曝气装置;
一二级破氰池四(210)，连通二级破氰池三(209)，二级破氰池四(210)中设有曝气装置;
一含氰混凝池(211)，连通二级破氰池四(210)，同时连通氢氧化钠药箱(603)、混凝剂药箱(601)和硫化钠药箱(607)，含氰混凝池(211)中设有曝气装置和pH值检测器;
一含氰絮凝池(212)，连通含氰混凝池(211)，同时连通絮凝剂药箱(602)，含氰絮凝池(212)中设有搅拌装置;
一重金属废水调节池(213)，用于通入重金属废水，同时连通含氰絮凝池(212)，重金属废水调节池(213)中设有曝气装置和浮球液位器;
一重金属pH调整池(214)，用泵和管道连通重金属废水调节池(213)，同时连通氢氧化钠药箱(603)和石灰药箱(605)，重金属pH调整池(214)中设有搅拌装置和pH值检测器;
一pH缓冲池(215)，连通重金属pH调整池(214)，同时连通硫化钠药箱(607)，pH缓冲池(215)中设有曝气装置;
一重金属混凝池(216)，连通pH缓冲池(215)，同时连通混凝剂药箱(601)和硫酸亚铁药箱(608)，重金属混凝池(216)中设有搅拌装置;
一重金属絮凝池(217)，连通重金属混凝池(216)，同时连通絮凝剂药箱(602)，重金属絮凝池(217)中设有搅拌装置;
一重金属废水沉淀池(218)，连通重金属絮凝池(217)，重金属废水沉淀池(218)设有排泥机，将污泥排入综合污泥池(801);
一重金属pH回调池(219)，连通重金属废水沉淀池(218)，同时连通硫酸药箱(604)，重金属pH回调池(219)中设有pH值检测器;
一重金属中转池一(220)，连通重金属pH回调池(219)，重金属中转池一(220)中设有浮球液位器;
一重金属浅层气浮系统(221)，通过泵和管道连通重金属中转池一(220)，管道同时连通聚铁药箱(611)和絮凝剂药箱(602)，重金属浅层气浮系统(221)的污泥排入综合污泥池(801);
一重金属中转池二(222)，通过管道连通重金属浅层气浮系统(221)，重金属中转池二(222)中设有浮球液位器;重金属中转池二(222)的输出分三路，第一路通向应急管道，第二路是反冲废水进入调节池，第三路通向离子交换砂滤系统(223);
一离子交换砂滤系统(223)，通入重金属中转池二(222)的处理水;
一离子交换系统(224)，具有三个离子树脂塔，各离子树脂塔的管道相连通，输入端连接离子交换砂滤系统(223)，离子交换系统(224)具有三路输出，第一路是再生废水进入调节池，第二路通向离子再生系统，第三路是回用水排出。
4.根据权利要求1所述的采用气浮法对电镀废水中两性金属的去除装置，其特征在于：所述前处理废水系统(30)包括
一前处理废水调节池(301)，用于通入前处理废水，前处理废水调节池(301)中设有曝气装置和浮球液位器;
一前处理气浮反应池(302)，通过泵和管道连通前处理废水调节池(301)，同时连通氢氧化钠药箱(603)，前处理气浮反应池(302)中设有曝气装置;
一前处理气浮池(303)，连通前处理气浮反应池(302);
一气浮浮渣池(304)，连通前处理气浮池(303)，气浮浮渣池(304)的底部设有污泥泵将污泥排入综合污泥池(801);
一前处理中间池(305)，用管道连通气浮浮渣池(304)，前处理中间池(305)中设有曝气装置;
一前处理反应池(306)，连通前处理中间池(305)，同时连通混凝剂药箱(601)、氢氧化钠药箱(603)、石灰药箱(605)、硫化钠药箱(607)，前处理反应池(306)中设有搅拌装置和pH值检测器;
一前处理混凝池(307)，连通前处理反应池(306)，前处理混凝池(307)中设有曝气装置;
一前处理絮凝池(308)，连通前处理混凝池(307)，同时连通絮凝剂药箱(602)，前处理絮凝池(308)中设有搅拌装置;
一前处理废水沉淀池(309)，连通前处理絮凝池(308)，前处理废水沉淀池(309)中设有排泥机，将污泥排入综合污泥池(801);
一前处理pH回调池(310)，用管道连通前处理废水沉淀池(309)，同时连通硫酸药箱(604)，前处理pH回调池(310)中设有pH值检测器;
一前处理中转池一(311)，连通前处理pH回调池(310)，前处理中转池一(311)中设有浮球液位器;
一前处理浅层气浮系统(312)，通过泵和管道连通前处理中转池一(311)，管道中同时连通聚铁药箱(611)和絮凝剂药箱(602)，前处理浅层气浮系统(312)的污泥排入综合污泥池(801);
一前处理中转池二(313)，通过管道连通前处理浅层气浮系统(312)，前处理中转池二(313)中设有浮球液位器;
一离子交换砂滤系统(314)，通过泵和管道连通前处理中转池二(313)，前处理中转池二(313)输出的处理水一部分排入应急管道;离子交换砂滤系统(314)具有反冲洗装置，反冲废水进入调节池;
一前处理废水离子交换系统(315)，具有三个离子树脂塔，各离子树脂塔的管道相连通，输入端通过管道连通离子交换砂滤系统(314)，前处理废水离子交换系统(315)具有三路输出，第一路是再生废水进入调节池，第二路通向离子再生系统，第三路是排入前处理生化pH回调池(316);
一前处理生化pH回调池(316)，连通前处理废水离子交换系统(315)，同时收集焦铜废水处理系统(10)、含氰废水处理系统(20)、前处理废水系统(30)、含镍废水处理系统(40)、络合废水处理系统(50)处理后未达标的污水;前处理生化pH回调池(316)连通氢氧化钠药箱(603)、硫酸药箱(604)，前处理生化pH回调池(316)中设有曝气装置和pH值检测器;
一气浮收集池(317)，连通前处理生化pH回调池(316)，气浮收集池(317)中设有浮球液位器;
一生化浅层气浮系统(318)，通过泵和管道连通气浮收集池(317)，管道上同时连通包括混凝剂药箱(601)、絮凝剂药箱(602)，生化浅层气浮系统(318)的污泥排入综合污泥池(801);
一兼氧池(319)，通过管道连通生化浅层气浮系统(318)，兼氧池(319)中设有曝气装置;
一接触氧化池(320)，连通兼氧池(319)，接触氧化池(320)中设有曝气装置;
一生化混凝池(321)，连通接触氧化池(320)，同时连通混凝剂药箱(601)、硫化钠药箱(607)、次氯酸钠药箱(609)，生化混凝池(321)中设有搅拌装置;
一生化絮凝池(322)，连通生化混凝池(321)，同时连通絮凝剂药箱(602)，生化絮凝池(322)中设有搅拌装置;
一二沉池一(323)，连通生化絮凝池(322)的池底，二沉池一(323)中设有排泥机，将污泥排入综合污泥池(801);
一二沉池二(324)，连通生化絮凝池(322)的池面和二沉池一(323)的池面，二沉池二(324)的底部污泥通过污泥泵排入综合污泥池(801);
一砂滤系统(325)，通过泵和管道连通二沉池二(324)，砂滤系统(325)中设有反冲洗装置，反冲洗装置连接反冲洗系统，反冲洗废水进入调节池;
一总PH调整池(326)，通过管道连通砂滤系统(325)，总PH调整池(326)中设有曝气装置和pH值检测器;
一最终测流池(327)，连通总PH调整池(326)，该最终测流池(327)设有排放口取样点，处理水达标排放。
5.根据权利要求1所述的采用气浮法对电镀废水中两性金属的去除装置，其特征在于：所述含镍废水处理系统(40)包括
一含镍废水调节池(401)，用于通入含镍废水，含镍废水调节池(401)中设有曝气装置和浮球液位器;
一含镍pH调整池(402)，通过管道和泵连通含镍废水调节池(401)，同时连通氢氧化钠药箱(603)，含镍pH调整池(402)中设有搅拌装置和pH值检测器;
一pH缓冲池(403)，连通含镍pH调整池(402)，pH缓冲池(403)中设有曝气装置;
一含镍混凝池(404)，连通pH缓冲池(403)，同时连通混凝剂药箱(601)，含镍混凝池(404)中设有搅拌装置;
一含镍絮凝池(405)，连通含镍混凝池(404)，同时连通絮凝剂药箱(602)，含镍絮凝池(405)中设有搅拌装置;
一含镍沉淀池(406)，连通含镍絮凝池(405)，含镍沉淀池(406)底部的污泥通过排泥泵排入含镍污泥池(803);
一含镍pH回调池(407)，通过泵和管道连通含镍沉淀池(406)，同时连通硫酸药箱(604)，该含镍pH回调池(407)中设有pH值检测器;
一含镍中转池一(408)，连通含镍pH回调池(407)，该含镍中转池一(408)中设有浮球液位器;
一离子交换砂滤系统(409)，通过泵和管道连通含镍中转池一(408)，该离子交换砂滤系统(409)中设有反冲洗装置，该反冲洗装置连接反冲洗水管，反冲废水进入调节池;
一含镍中转池二(410)，通过管道连接离子交换砂滤系统(409)，该含镍中转池二(410)中设有浮球液位器;
一离子交换系统(411)，具有三个离子树脂塔，各离子树脂塔的管道相连通，输入端通过泵和管道连接含镍中转池二(410)，离子交换系统(125)具有三路输出，第一路是再生废水进入调节池，第二路通向离子再生系统，第三路是回用水排出。
6.根据权利要求1所述的采用气浮法对电镀废水中两性金属的去除装置，其特征在于：所述络合废水处理系统(50)包括
一络合废水调节池(501)，用于通入络合废水，该络合废水调节池中设有曝气装置和浮球液位器;
一络合一级破氰(502)，通过泵和管道连通络合废水调节池，同时连通氢氧化钠药箱(603)、次氯酸钠药箱(609)，该络合一级破氰(502)中设置有搅拌装置、ORP测量仪、pH值检测器;
一二级破氰(503)，连通络合一级破氰(502)，同时连通硫酸药箱(604)、次氯酸钠药箱(609)，该二级破氰(503)中设置有搅拌装置、ORP测量仪、pH值检测器;
一络合还原池(504)，连通二级破氰(503)，同时连通硫酸药箱(604)、亚硫酸氢钠药箱(606)，该络合还原池(504)中设有搅拌装置、ORP测量仪;
一络合混凝池(505)，连通络合还原池(504)，同时连通混凝剂药箱(601)、氢氧化钠药箱(603)、石灰药箱(605)，该络合混凝池(505)中设有搅拌装置、pH值检测器;
一络合絮凝池(506)，连通络合混凝池(505)，同时连通絮凝剂药箱(602)，该络合絮凝池(506)中设有搅拌装置;
一络合沉淀池一(507)，连通络合絮凝池(506)，该络合沉淀池一(507)池底的污泥通过污泥泵排入络合焦铜污泥池(804);
一络合pH回调池(508)，连通络合沉淀池一(507)，同时连通硫酸药箱(604)，该络合pH回调池(508)中设有pH值检测器;
一络合中转池一(509)，连通络合pH回调池(508)，同时连通双氧水药箱(610)，该络合中转池一(509)中设有浮球液位器;
一络合电化学设备(510)，通过泵和管道连通络合中转池一(509)，络合电化学设备(510)中通入正极和负极;
一电化学污泥池(511)，用于接收络合电化学设备(510)底部污泥，该电化学污泥池(511)通过排泥泵排入络合焦铜污泥池(804);
一络合电化学集水池(512)，用于通入络合电化学设备(510)的上清液，络合电化学集水池(512)中设有浮球液位器;
一络合电化学混凝池(513)，通过泵和管道连通络合电化学集水池(512)，同时连通混凝剂药箱(601)、石灰药箱(605)、硫化钠药箱(607)，该络合电化学混凝池(513)中设有曝气装置和pH值检测器;
一络合电化学絮凝池(514)，连通络合电化学混凝池(513)，同时连通絮凝剂药箱(602)，该络合电化学絮凝池(514)中设有搅拌装置;
一络合沉淀池二(515)，连通络合电化学絮凝池(514)，该络合沉淀池二(515)的底部污泥通过排泥泵排入络合焦铜污泥池(804);
一络合中转池二(516)，连通络合沉淀池二(515)，该络合中转池二(516)中设有浮球液位器;络合中转池二(516)的输出水分两部份，一部份通入应急管道，另一部分作为回用水排出。
说明书
采用气浮法对电镀废水中两性金属的去除装置
技术领域
本实用新型涉及废水处理领域技术，尤其是指一种采用气浮法对电镀废水中两性金属的去除装置。
背景技术
电镀废水是电镀生产过程中外排的废水和废料，其中含有随水流失的工业生产原料、中间产物、副产品以及生产过程中产生的污染物。这种废水一般都会经过简单的前级处理(包括物化法、生物法等)，但处理后的工业废水仍然难以达到外排的目的。
随着国家环境标准的不断提高，原来经过前级处理的电镀废水仍不能达到排放标准，需要进行进一步的深化处理。
已有的一些工业废水处理方法虽然对降低预处理后的电镀废水的SS去除，SS即悬浮固体，是指水中非溶解的和非胶态的固体物质，在条件适宜时可以沉淀。悬浮固体可分为有机性和无机性两类，反映废水汇入水体后将发生的淤积情况，其含量的单位为mg/L。
废水中的SS去除主要靠沉淀作用，废水处理厂中悬浮物的浓度不仅仅只涉及到出水的SS指标，而且出水的BOD5、CODCr、N、P等指标也与其有关，这是因为组成废水中悬浮物的主要是活性污泥絮体，其本身有机成分就很高，较高的悬浮物含量会使得出水中BOD5、CODCr、N、P等均增加，所以控制废水处理厂出水的SS指标是最基本的，也是十分重要的。
为了尽量去除废水中的悬浮物，需在工程中采取适当的措施，常用的方法包括采用适当的污泥负荷以保持活性污泥的凝聚及沉降性能。采用较小的各系统初沉池、二沉池表面负荷、较低的出水堰负荷、充分利用活性污泥悬浮层的吸附和网络作用等。当工艺参数选择适当和单体设计优化时，完全能够使出水SS指标达到设计值(<30mg/L)。然而，传统处理装置仍然难以取得理想的效果。
实用新型内容
有鉴于此，本实用新型针对现有技术存在之缺失，其主要目的是提供一种采用气浮法对电镀废水中两性金属的去除装置。
为实现上述目的，本实用新型采用如下之技术方案：
一种采用气浮法对电镀废水中两性金属的去除装置，其特征在于：包括焦铜废水处理系统、含氰废水处理系统、前处理废水系统、含镍废水处理系统、络合废水处理系统、供药系统、曝气系统，该焦铜废水处理系统、含氰废水处理系统、前处理废水系统、含镍废水处理系统、络合废水处理系统均连接供药系统和曝气系统，该供药系统包括混凝剂药箱、絮凝剂药箱、氢氧化钠药箱、硫酸药箱、石灰药箱、亚硫酸氢钠药箱、硫化钠药箱、硫酸亚铁药箱、次氯酸钠药箱、双氧水药箱、聚铁药箱，各药箱中设置曝气装置，并且各药箱连接自来水管;该曝气系统包括曝气装置、罗茨鼓风机和空气管;该曝气装置通过空气管连接罗茨鼓风机。
本实用新型与现有技术相比具有明显的优点和有益效果，具体而言，由上述技术方案可知，其主要是将电镀废水分类为焦铜废水、含氰废水、前处理废水、含镍废水、络合废水五大类，采用气浮法对电镀废水中两性金属去除，可以有效地用于活性污泥的浓缩;污水中悬浮杂质的去除，确保排放出水水质符合有关标准的要求。

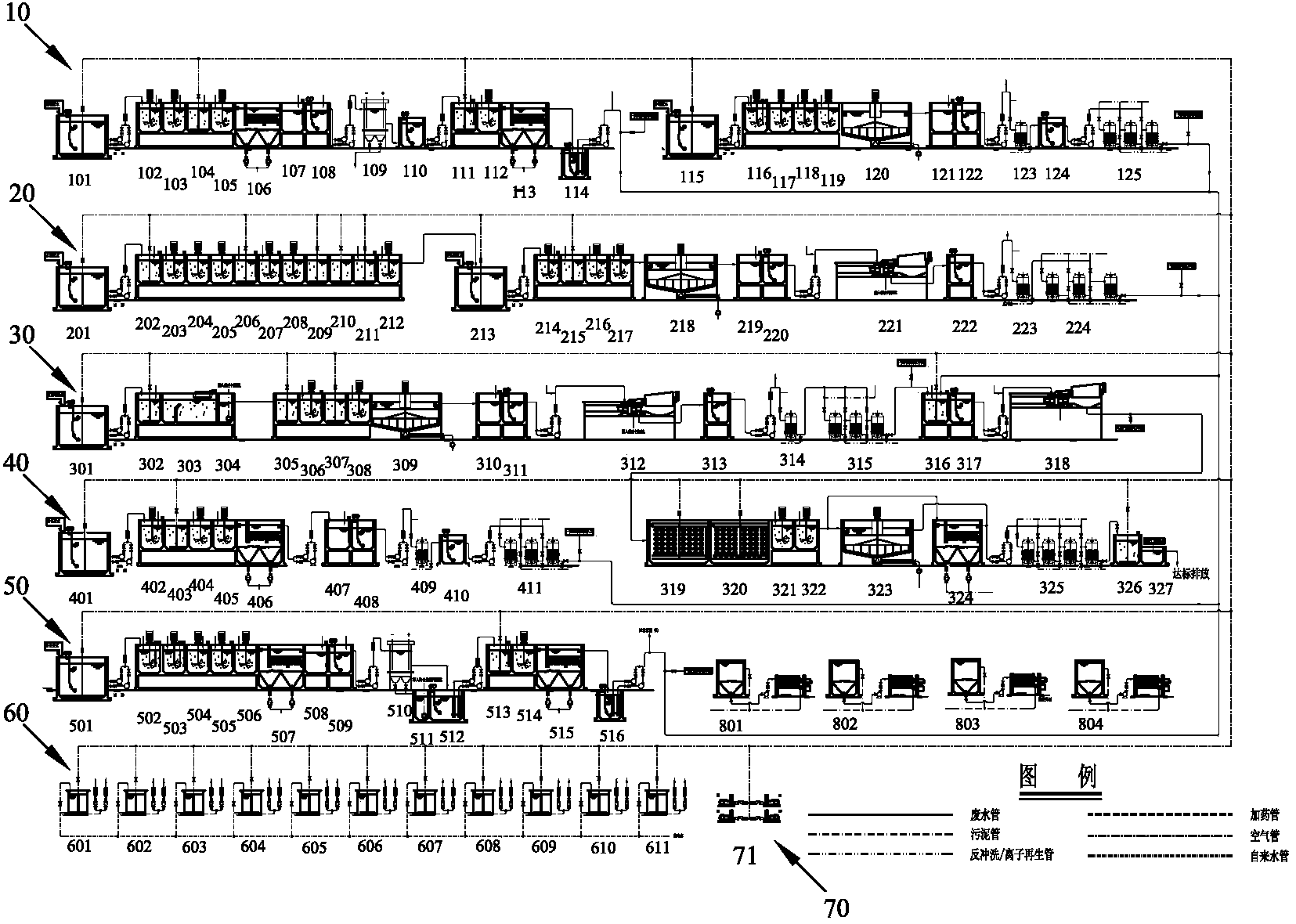

为更清楚地阐述本实用新型的结构特征和功效，下面结合附图与具体实施例来对本实用新型进行详细说明。
