申请日2016.03.23
公开(公告)日2016.08.17
IPC分类号C02F9/02
摘要
本实用新型公开了一种一体化废水处理装置，包括反应仓，所述进液口的开口内侧架设有承接盘，所述承接盘的两侧边缘开设有导流开口，所述反应仓的内腔顶板表面紧贴内壁铺设有导流槽轨，所述反应仓的内腔内嵌装有球状的滤网结构，所述滤网结构的内部嵌装有活性炭吸附层，所述反应仓的外侧通过旋转轴结构连接有支撑支架，所述反应仓的底部一侧还装设有支撑杆。该一体化废水处理装置采用球状滤芯结构，与活动旋转反应仓配合使用，方便对废水中的杂质过滤收集、清理，能够提高废水的处理效率，加设的具有导流能力的承接盘结构能够起到良好的缓冲、筛分的作用，使得废水均匀的与球状滤芯接触，进一步提高废水处理工作的效率。

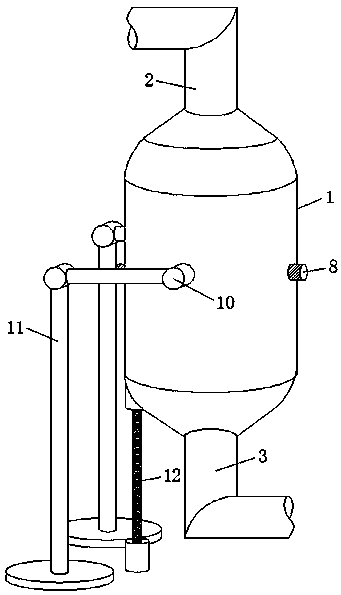

摘要附图
权利要求书
1.一种一体化废水处理装置，包括反应仓(1)，其特征在于：所述反应仓(1)的整体呈圆柱形，且顶端和底端分别开设有进液口(2)和出液口(3)，所述进液口(2)的开口内侧架设有承接盘(4)，所述承接盘(4)的两侧边缘开设有导流开口(5)，所述反应仓(1)的内腔顶板表面紧贴内壁铺设有导流槽轨(6)，所述导流槽轨(6)的顶端与导流开口(5)之间相通连接，所述反应仓(1)的内腔内嵌装有球状的滤网结构(7)，所述滤网结构(7)的两端通过滚动轴承(8)活动嵌装于反应仓(1)的内腔中部，所述滤网结构(7)的内部嵌装有活性炭吸附层(9)，所述反应仓(1)的外侧通过旋转轴结构(10)连接有支撑支架(11)，所述反应仓(1)的底部一侧还装设有支撑杆(12)，所述支撑杆(12)与反应仓(1)之间通过螺纹结构活动连接。
2.根据权利要求1所述的一种一体化废水处理装置，其特征在于：所述进液口(2)与出液口(3)的开口内侧反应仓(1)的仓体部位为弧状、漏斗形缓冲结构管。
3.根据权利要求1所述的一种一体化废水处理装置，其特征在于：所述滤网结构(7)的直径与反应仓(1)的内径尺寸相同。
4.根据权利要求1所述的一种一体化废水处理装置，其特征在于：所述承接盘(4)的上表面中部开设有液体缓冲承接凹槽(13)。
说明书
一种一体化废水处理装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种一体化废水处理装置。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。现在常用的废水处理的装置存在工作效率低、过滤滤芯不便清理的缺点，不能满足使用的需要。
实用新型内容
本实用新型的目的在于提供一种一体化废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种一体化废水处理装置，包括反应仓，所述反应仓的整体呈圆柱形，且顶端和底端分别开设有进液口和出液口，所述进液口的开口内侧架设有承接盘，所述承接盘的两侧边缘开设有导流开口，所述反应仓的内腔顶板表面紧贴内壁铺设有导流槽轨，所述导流槽轨的顶端与导流开口之间相通连接，所述反应仓的内腔内嵌装有球状的滤网结构，所述滤网结构的两端通过滚动轴承活动嵌装于反应仓的内腔中部，所述滤网结构的内部嵌装有活性炭吸附层，所述反应仓的外侧通过旋转轴结构连接有支撑支架，所述反应仓的底部一侧还装设有支撑杆，所述支撑杆与反应仓之间通过螺纹结构活动连接。
优选的，所述进液口与出液口的开口内侧反应仓的仓体部位为弧状、漏斗形缓冲结构管。
优选的，所述滤网结构的直径与反应仓的内径尺寸相同。
优选的，所述承接盘的上表面中部开设有液体缓冲承接凹槽。
与现有技术相比，本实用新型的有益效果是：该一体化废水处理装置采用球状滤芯结构，与活动旋转反应仓配合使用，方便对废水中的杂质过滤收集、清理，能够提高废水的处理效率，加设的具有导流能力的承接盘结构能够起到良好的缓冲、筛分的作用，使得废水均匀的与球状滤芯接触，进一步提高废水处理工作的效率。
