申请日2016.03.23
公开(公告)日2016.09.07
IPC分类号C02F1/32; C02F1/46
摘要
本实用新型涉及农药设备领域，具体涉及一种农药废水电助光催化装置，包括废水池，所述废水池上部设置有化学药剂池，所述废水池左侧设置有处理池，所述处理池顶部设置有紫外灯，所述处理池内部上下端分别设置有阳极金属与阴极金属，所述处理池外部设置有稳定电源，所述阳极金属与阴极金属分别通过导线与稳定电源相连接，所诉废水池的上下端分别通过通管与处理池的上下端相连接。通过阴阳电极对废水进行处理，可提高处理得质量与效率，在处理废水前加入化学药剂，可以快速的降低农业废水的COD值，提高了废水电助催化的效果，且将废水池与处理池之间采用回路连接，并设置有抽水装置，可以将废水进行循环处理，提高了废水处理后的质量。

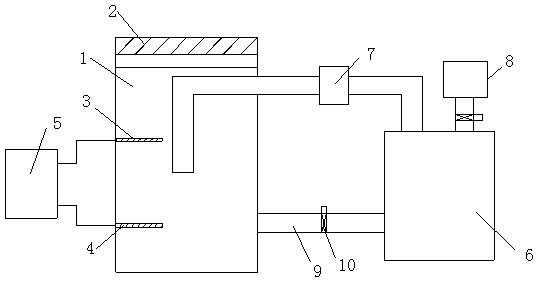

摘要附图
权利要求书
1.一种农药废水电助光催化装置，包括废水池，其特征在于：所述废水池上部设置有化学药剂池，所述废水池左侧设置有处理池，所述处理池顶部设置有紫外灯，所述处理池内部上下端分别设置有阳极金属与阴极金属，所述处理池外部设置有稳定电源，所述阳极金属与阴极金属分别通过导线与稳定电源相连接，所诉废水池的上下端分别通过通管与处理池的上下端相连接。
2.根据权利要求1所述的一种农药废水电助光催化装置，其特征在于：所述废水池上端与处理池相连接通管中部设置有抽水装置。
3.根据权利要求1所述的一种农药废水电助光催化装置，其特征在于：所述废水池下端与处理池相连接的通管中部设置有电动阀。
4.根据权利要求1所述的一种农药废水电助光催化装置，其特征在于：所述化学药剂池与废水池之间设置有电动阀。
5.根据权利要求1所述的一种农药废水电助光催化装置，其特征在于：所述阳极金属为钛片。
6.根据权利要求1所述的一种农药废水电助光催化装置，其特征在于：所述阴极金属为钛网。
7.根据权利要求1所述的一种农药废水电助光催化装置，其特征在于：所述阳极金属与阴极金属之间设置有阳离子膜。
说明书
一种农药废水电助光催化装置
技术领域
本实用新型涉及农药设备领域，更具体的说涉及一种农药废水电助光催化装置。
背景技术
农药工业生产中，由于农药品种多、生产历程长、反应步骤多，原材料、合成工艺、产品化学结构之间差异较大，生产过程中有大量废水排除，按废水所含的化学成分及性质，可分为苯类、苯胺类、烃类、酚类、有机磷、氨氮、重金属、石油类废水。农药废水毒性极大，还有某些物质，人若摄入微量，将引起急性中毒，甚至昏迷或呼吸停止。农药废水的特点是：浓度高、色度深、毒性大;污染物成分复杂，难以生物降解。这些废水一旦排入江河水体，不仅严重地破坏了水体生态，而且对人类的生存环境构成了极大的威胁。
农药废水主要分为：①含苯废水：生产1吨六六六排出3～4吨废水，含苯量1500～2000 mg/L，可采用蒸馏，煤矸矿渣吸附处理;②含有机磷废水：COD在10000 mg/L以上，含有机磷约1000 mg/L，可先用萃取或蒸馏法回收废水中的乐果、甲醇、二甲胺等物质，然后用生物法进行无害化处理;③高浓度含盐废水：生产1吨敌敌畏产生废水5～7吨，含COD达数万毫克/升，含有机磷1000毫克/升及约0.6%敌敌畏有毒物质，以采用浓缩焚烧法或湿式氧化法处理;④高浓度含酚废水：先通过萃取法回收酚使份含量小于300mg/L，并经适当前处理后再进行生化法或化学氧化处理;⑤含汞废水：废水呈酸性，共话物呈溶解状态，可用于硫化物沉淀法进行处理。近年来，还有采用反渗透法，活性炭-生物膜法对农药废水进行处理，但是这些方法不能很好的对废水进行处理。
发明内容
(一)要解决的技术问题
针对技术背景中的缺点，本实用新型提供一种农药废水电助光催化装置。
(二)技术方案
为解决上述技术问题，本实用新型提供所述一种农药废水电助光催化装置，包括废水池，所述废水池上部设置有化学药剂池，所述废水池左侧设置有处理池，所述处理池顶部设置有紫外灯，所述处理池内部上下端分别设置有阳极金属与阴极金属，所述处理池外部设置有稳定电源，所述阳极金属与阴极金属分别通过导线与稳定电源相连接，所诉废水池的上下端分别通过通管与处理池的上下端相连接。
进一步的，所述废水池上端与处理池相连接通管中部设置有抽水装置。
进一步的，所述废水池下端与处理池相连接的通管中部设置有电动阀。
进一步的，所述化学药剂池与废水池之间设置有电动阀。
进一步的，所述阳极金属为钛片。
进一步的，所述阴极金属为钛网。
进一步的，所述阳极金属与阴极金属之间设置有阳离子膜。
本实用新型的有益效果为：
本实用新型的一种农药废水电助光催化装置，通过阴阳电极对废水进行处理，可提高处理得质量与效率，同时在废水池顶部设置有化学药剂池，在处理废水前加入化学药剂，然后再对废水处理，可以快速的降低农业废水的COD值，提高了废水电助催化的效果，且将废水池与处理池之间采用回路连接，并设置有抽水装置，可以将废水进行循环处理，提高了废水处理后的质量，适合我们的推广语使用。
