申请日2016.03.23
公开(公告)日2016.09.07
IPC分类号C02F1/72; C02F1/52; C02F101/30
摘要
本实用新型涉及农药设备领域，具体涉及一种农药废水处理装置，包括氧化池、进水口与出水口，所述氧化池四周设置有蒸汽管，所述蒸汽管左侧安装有蒸汽装置，所述氧化池顶部右端设置有氧气接口，所述氧化池内部设置有氧气管，所述氧化池内壁上安装有温度感应器与压力感应器，所述氧化池左侧中部设置有压力口，所述氧化池底部设置沉淀池，所述沉淀池右侧设置有出水口。采用氧气对农药进行废水处理，并配合合适的温度和压力，可以快速的对农药废水进行处理，降低了农药废水处理的时间，提升了废水处理的效率。

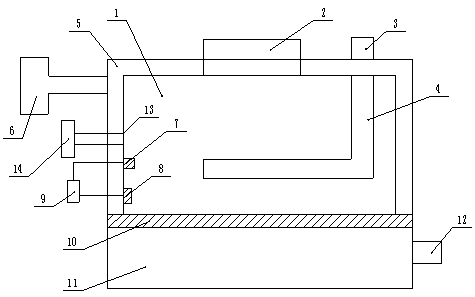

摘要附图
权利要求书
1.一种农药废水处理装置，包括氧化池、进水口与出水口，其特征在于:所述氧化池四周设置有蒸汽管，所述蒸汽管左侧安装有蒸汽装置，所述氧化池顶部右端设置有氧气接口，所述氧化池内部设置有氧气管，所述氧化池内壁上安装有温度感应器与压力感应器，所述氧化池左侧中部设置有压力口，所述氧化池底部设置沉淀池，所述沉淀池右侧设置有出水口。
2.根据权利要求1所述的一种农药废水处理装置，其特征在于：所述氧化池与沉淀池之间设置有滤网。
3.根据权利要求1所述的一种农药废水处理装置，其特征在于：所述氧化池外部与压力口相对应位置设置有压力控制器。
4.根据权利要求1所述的一种农药废水处理装置，其特征在于：所述温度感应器与压力感应器均通过导线连接控制器。
5.根据权利要求1所述的一种农药废水处理装置，其特征在于：所述氧气管形状为“L”型，所述氧气管的一端连接氧气接口，另一端位于氧化池中部。
6.根据权利要求1所述的一种农药废水处理装置，其特征在于：所述沉淀池含有钙盐。
7.根据权利要求1所述的一种农药废水处理装置，其特征在于：所述氧化池工作时的温度为230-250℃，压力6-7Mpa。
说明书
一种农药废水处理装置
技术领域
本实用新型涉及农药设备领域，更具体的说涉及一种农药废水处理装置。
背景技术
农药废水是指农药厂在农药生产过程中排出的废水。废水水质水量不稳定。主要分为：①含苯废水：生产1吨六六六排出3～4吨废水，含苯量1500～2000 mg/L，可采用蒸馏，煤矸矿渣吸附处理;②含有机磷废水：COD在10000 mg/L以上，含有机磷约1000 mg/L，可先用萃取或蒸馏法回收废水中的乐果、甲醇、二甲胺等物质，然后用生物法进行无害化处理;③高浓度含盐废水：生产1吨敌敌畏产生废水5～7吨，含COD达数万毫克/升，含有机磷1000毫克/升及约0.6%敌敌畏有毒物质，以采用浓缩焚烧法或湿式氧化法处理;④高浓度含酚废水：先通过萃取法回收酚使份含量小于300mg/L，并经适当前处理后再进行生化法或化学氧化处理;⑤含汞废水：废水呈酸性，共话物呈溶解状态，可用于硫化物沉淀法进行处理。近年来，还有采用反渗透法，活性炭-生物膜法对农药废水进行处理，但是这些方法不能很好的对废水进行处理。
发明内容
(一)要解决的技术问题
针对技术背景中的缺点，本实用新型提供一种农药废水处理装置。
(二)技术方案
为解决上述技术问题，本实用新型提供所述一种农药废水处理装置，包括氧化池、进水口与出水口，所述氧化池四周设置有蒸汽管，所述蒸汽管左侧安装有蒸汽装置，所述氧化池顶部右端设置有氧气接口，所述氧化池内部设置有氧气管，所述氧化池内壁上安装有温度感应器与压力感应器，所述氧化池左侧中部设置有压力口，所述氧化池底部设置沉淀池，所述沉淀池右侧设置有出水口。
进一步地，所述氧化池与沉淀池之间设置有滤网。
进一步地，所述氧化池外部与压力口相对应位置设置有压力控制器。
进一步地，所述温度感应器与压力感应器均通过导线连接控制器。
进一步地，所述氧气管形状为“L”型，所述氧气管的一端连接氧气接口，另一端位于氧化池中部。
进一步地，所述沉淀池含有钙盐。
进一步地，所述氧化池工作时的温度为230-250℃，压力6-7Mpa。
本实用新型的有益效果为：
本实用新型的一种农药废水处理装置，采用氧气对农药进行废水处理，并配合合适的温度和压力，可以快速的对农药废水进行处理，降低了农药废水处理的时间，提升了废水处理的效率，同时该装置实现有机污染物的高效降解,同时可以大大降低反应的温度和压力,为高浓度难生物降解的有机废水的处理提供了一种高效的新型技术。
