申请日2015.03.06
公开(公告)日2015.07.29
IPC分类号C02F9/14
摘要
本实用新型涉及一种新型微动力生活污水处理装置，所述装置包括顺次设置并连通的格栅井、集水调节池、微动力生化处理装置、沉淀池和生态景观塘，所述微动力生化处理装置包括厌氧区和好氧区，所述厌氧区内设有第一生物填料层，好氧区内设有第二生物填料层，好氧区底部还设有曝气装置，所述沉淀池通过回流泵分别与厌氧区、好氧区相连通。本实用新型辅以微动力生化，可保证各项水质指标稳定达标;同时还具有节省电耗、运行费用低，污泥量少，管理方便，运行稳定等特点;另外采用全地下式结构，地上可设计为景观绿地，可以实现工程的生态化。

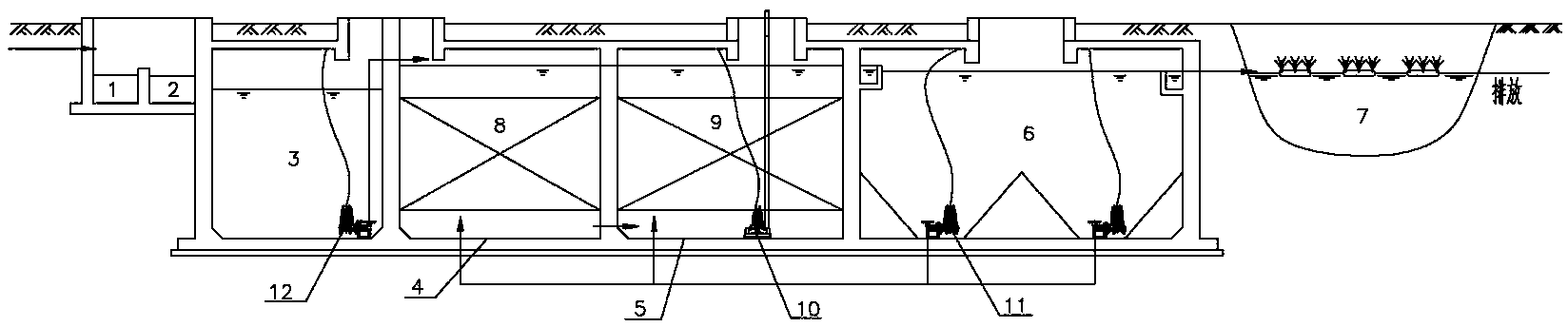

摘要附图
权利要求书
1.一种新型微动力生活污水处理装置，其特征在于：所述装置包括顺次设置并连通的格栅井、集水调节池、微动力生化处理装置、沉淀池和生态景观塘，所述微动力生化处理装置包括厌氧区和好氧区，所述厌氧区内设有第一生物填料层，好氧区内设有第二生物填料层，好氧区底部还设有曝气装置，所述沉淀池通过回流泵分别与厌氧区、好氧区相连通。
2.根据权利要求1所述的新型微动力生活污水处理装置，其特征在于：所述格栅井前还设有溢流井。
3.根据权利要求1所述的新型微动力生活污水处理装置，其特征在于：所述集水调节池通过提升泵与微动力生化处理装置相连通。
4.根据权利要求3所述的新型微动力生活污水处理装置，其特征在于：所述提升泵的数量为两台。
5.根据权利要求1所述的新型微动力生活污水处理装置，其特征在于：所述曝气装置为潜水曝气机。
说明书
新型微动力生活污水处理装置
技术领域
本实用新型涉及一种污水处理装置，尤其是涉及一种新型微动力生活污水处理装置。
背景技术
生活污水主要包括大小便与水的混合液，厨房污水，洗涤污水等。为了处理上述污水，一般需要在地面上建立大型(或中小型)污水处理场，并需要投入巨额的投资和大量的运行费用、维护费用，占用了大量的土地，消耗了大量的电力等能耗，而且处理后的水质也不尽人意。
随着经济的迅速发展，一些农村基础设施建设已远落后于城镇建设的发展，各级行政村缺乏必要的污水处理设施，雨污不分流，直接影响了农村自身生态环境，造成了附近水体的污染，如不能尽快有效的加以治理，必将影响整个城镇整体功能的发挥和环境的改善，制约当地经济的发展。因此应尽早有效的控制和治理污染，建造污水处理设施已十分必要。
在环保领域中，现有的生活污水处理设备中，常见的是 A/O法，即生活污水经过缺氧池水解酸化后进入好氧池曝气生化处理，然后经沉淀后直接排放，这样的处理对除磷、脱氮均不完善，很难达到理想的排放标准，而且工艺占地面积较大，运行费用较高，维修费用也高，已远远不符我国目前发展的形势;另外，还有人工湿地法、生物接触氧化法、SBR系列等，人工湿地法占地面积大，生物接触氧化法运行费用相对较高，SBR系列自动化程度要求高，操作人员要有较高的技术水平，且氮、磷的去除能力相对弱一些。
实用新型内容
为了克服现有技术存在的不足，本实用新型提供了一种新型微动力生活污水处理装置。
一种新型微动力生活污水处理装置，所述装置包括顺次设置并连通的格栅井、集水调节池、微动力生化处理装置、沉淀池和生态景观塘，所述微动力生化处理装置包括厌氧区和好氧区，所述厌氧区内设有第一生物填料层，好氧区内设有第二生物填料层，好氧区底部还设有曝气装置，所述沉淀池通过回流泵分别与厌氧区、好氧区相连通。
针对当地农村家庭雨污可能分流不够彻底的实际情况，作为优选，所述格栅井前还设有溢流井。根据当地的暴雨强度和污水处理系统的处理能力，确定合理的截污系数，下雨期间可将多余的雨污水直接排入附近可受纳水体，基本不会对系统造成影响，确保系统正常运行。
作为优选，所述集水调节池通过提升泵与微动力生化处理装置相连通。
作为优选，所述提升泵的数量为两台。一用一备，保证系统稳定运行。
作为优选，所述曝气装置为潜水曝气机。采用水下曝气设备，降低噪音，提高了环境质量。
本实用新型格栅井：采用手动格栅截除污水中夹带垃圾和漂浮物，保证系统运作通畅，其为地下钢砼结构，与集水调节池合建;集水调节池：汇集污水，均匀水质水量，其为地下钢砼结构;微动力生化处理装置：通过厌氧和好氧微生物的降解作用，实现污水的达标排放，多池折流运行;沉淀池：实现固液分离，彻底去除COD、SS;生态景观塘：经水生植物、微生物之间的生物链，通过物理、化学、生物等方面的协同作用，对污水进行净化处理。
为了保证污水处理效果，节省能源，提高管理水平，确保污水处理站安全经济地运行，设置PLC控制系统，根据各动力设备和工艺构筑物运行情况，控制泵、曝气机的工况，以达到工程的智能化要求，降低运行费用。考虑工程实际情况，动力系统同时可以实现手动和自动的转换，保证系统运行的可靠性。
本实用新型辅以微动力生化，可保证各项水质指标稳定达标;同时还具有节省电耗、运行费用低，污泥量少，管理方便，运行稳定等特点;另外采用全地下式结构，地上可设计为景观绿地，可以实现工程的生态化。
