申请日2014.09.03
公开(公告)日2014.12.03
IPC分类号C02F9/14
摘要
本发明涉及一种微动力MBR污水处理装置及方法，包括与污水池依次连接的格栅、调节池、缺氧池、沉淀池、生态湿地和MBR膜反应池，沉淀池内设有一污泥回流泵，污泥回流泵可将其内的污泥输送入调节池内进行处理;缺氧池和MBR膜反应池上分别连接有鼓风机;MBR膜反应池连接有一清洗装置;MBR膜反应池右端连接有两台自吸泵，自吸泵根据MBR膜反应池液位控制开关自动运行。本发明运行效果好、可靠性高、出水水质稳定、运行费用较少。处理污水时，对污染物去除效率高、硝化能力强。可同时进行硝化、反硝化，兼具脱氮除磷的功能，适合处理农牧业污水、工业废水、城市污水等，出水可以回用也可以直接达标排放，能够满足不同用户的不同需求。
权利要求书
1.一种微动力MBR污水处理装置，它包括污水池，其特征在于： 还包括与污水池依次连接的格栅、调节池、缺氧池、沉淀池、生态湿 地和MBR膜反应池，所述沉淀池内设有一污泥回流泵，污泥回流泵可 将沉淀池内的污泥输送入调节池内进行处理;所述缺氧池和MBR膜反 应池上分别连接有鼓风机;所述MBR膜反应池连接有一清洗装置;所 述MBR膜反应池右端连接有两台自吸泵，自吸泵根据MBR膜反应池液 位控制开关自动运行。
2.根据权利要求1所述的一种微动力MBR污水处理装置，其特 征在于：所述格栅可以采用机械格栅或人工格栅，且格栅间距1～3mm。
3.根据权利要求1所述的一种微动力MBR污水处理装置，其特 征在于：所述调节池内装有两台提升泵，提升泵带液位控制，高低位 自动限位启停，超警戒水位二台提升泵同时启动，高液位时二台提升 泵运行，低液位时停一台提升泵，正常液位时一台提升泵运行。
4.根据权利要求1所述的一种微动力MBR污水处理装置，其特 征在于：所述生态湿地包括土壤和填料，生态湿地上种植水生植物。
5.根据权利要求1所述的一种微动力MBR污水处理装置，其特 征在于：所述MBR膜反应池一侧设有进水口，MBR膜反应池内装浸没 式平板膜组件。
6.根据权利要求1所述的一种微动力MBR污水处理装置，其特 征在于：所述缺氧池一侧设置有进水口，另一侧上部设置有堰水槽和 出水口，可以使污水稳定的自然流入沉淀池，所述缺氧池顶开设人孔 并设置钢制直爬梯，便于操作检修。
7.如权利要求1所述的一种微动力MBR污水处理装置对污水进 行处理的方法，其特征在于：包括如下步骤：
a、污水池的生活污水自动流入格栅，格栅拦截污水中的杂物， 捞除大颗粒的悬浮物及杂质，避免泵的阻塞，并定期处理栅渣外运;
b、将栅拦截污后的污水流入调节池内，在调节池内进行水质、 水量调节，调节时间为12小时，便于后序污水处理的顺利进行;
c、调质后的污水经提升泵提升至缺氧池，缺氧池内填充漂浮球 填料和缺氧污泥，污水在缺氧池内的停留时间为3～8h，通过间歇式 给予氧份，有效进行酸化、硝化、反硝化作用，使有机物逐渐转化为 无机物而被降解去除后，污水流入沉淀池;
d、经缺氧池处理的污水流入沉淀池沉淀2小时，进行泥水分离， 然后污泥回流泵可将沉淀池内的污泥输送入调节池内进行处理，经沉 淀后的污水排入生态湿地;
e、污水进入生态湿地，水生植物吸取水中丰富营养物质，污水 在填料缝隙中流动过滤，过滤后流入MBR膜反应池;
f、MBR膜反应池内设置有浸没式平板膜组件，容纳有活性污泥， 周边曝气和膜片曝气管路与鼓风机连通，膜组件上配套的集水管与自 吸泵连通，待处理的污水通过MBR膜反应池一侧的进水口进入MBR膜 反应池，污水在反应池内的停留时间为5h，经MBR膜反应池内的活 性污泥降解后，通过抗污染平板膜组件，然后由自吸泵吸出进入清水 消毒池，MBR膜反应池内还设置有污泥提升泵，可以把多余污泥提升 到污泥消化池内;MBR膜反应池下部一侧开排空口，便于池内结构维 护、清理;
g、MBR膜反应池出水可直接进入回用水池，投加消毒剂或采用 紫外线及活性离子材料进行消毒，各项水质指标达标后，排放或进行 回用。
说明书
一种微动力MBR污水处理装置及方法
技术领域：
本发明涉及污水处理设备领域，更具体的说是涉及一种微动力 MBR污水处理装置及方法。
背景技术：
对于生活污水处理，以前多采用无动力处理装置，其存在装置污 泥容易堵塞，处理效果欠佳等不足，基本不再采用，现在微动力生活 污水处理装置已广泛应用于生活污水处理。
生物反应器(MBR)是高效膜分离技术与活性污泥法相结合的新 型污水处理技术，可用于有机物含量较高的市政或工业废水处理。虽 然有氧MBR过程的技术应用可以追溯到20世纪70年代，但是它在污 水处理领域的大规模商业应用也是在过去的10年间刚刚开始的。利 用膜组件进行的固液分离过程取代了传统的沉降过程，能有效的去除 固体悬浮颗粒和有机颗粒，制备无菌水。与传统工艺相比，MBR可以 使活性污泥具有较高的MLSS值，延长其在反应器中的停留时间，提 高氮的去除率和有机物的降解。MBR是现代化的、高效的水处理装置， 可满足市政污水处理量不断增长的需求，极大地提高污水处理后的水 质。
发明内容：
本发明的目的是针对现有技术的不足之处，提供一种微动力MBR 污水处理装置，本发明的另一目的是提供一种采用微动力MBR污水处 理装置对污水进行处理的方法，通过微动力与MBR工艺结合对污水进 行处理，其处理能力强，提高污水处理能力，可处理农牧业污水、工 业废水、城市污水等。
本发明的技术解决措施如下：

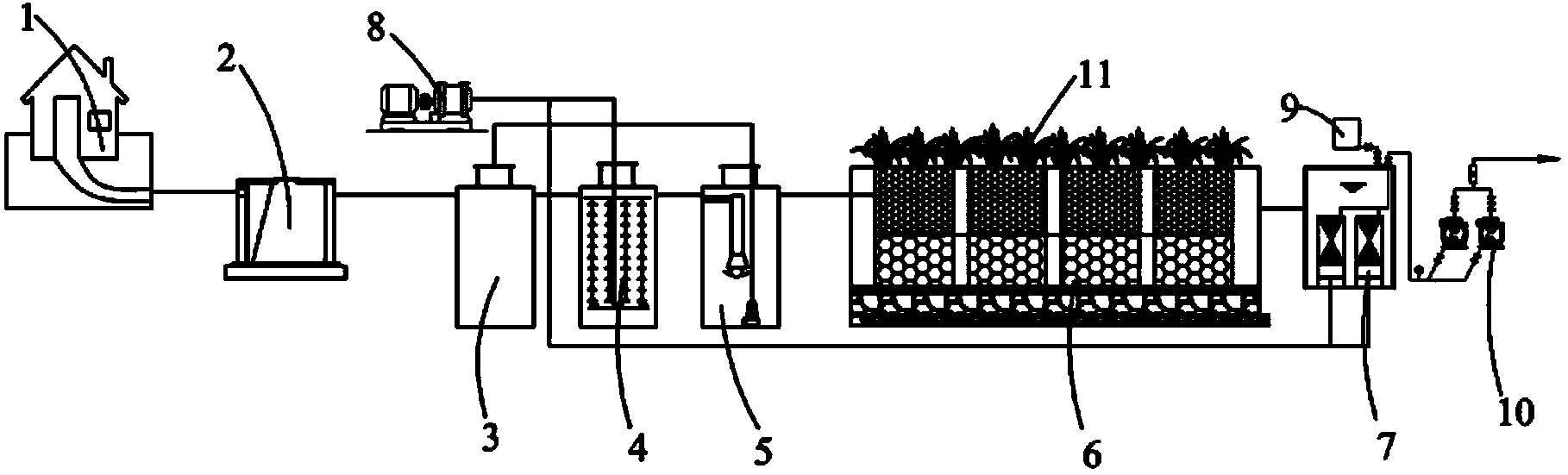

一种微动力MBR污水处理装置，它包括污水池，还包括与污水池 依次连接的格栅、调节池、缺氧池、沉淀池、生态湿地和MBR膜反应 池，所述沉淀池内设有一污泥回流泵，污泥回流泵可将沉淀池内的污 泥输送入调节池内进行处理;所述缺氧池和MBR膜反应池上分别连接 有鼓风机;所述MBR膜反应池连接有一清洗装置;所述MBR膜反应池 右端连接有两台自吸泵，自吸泵根据MBR膜反应池液位控制开关自动 运行。
作为优选，所述格栅可以采用机械格栅或人工格栅，且格栅间距 1～3mm。
作为优选，所述调节池内装有两台提升泵，提升泵带液位控制， 高低位自动限位启停，超警戒水位二台提升泵同时启动，高液位时二 台提升泵运行，低液位时停一台提升泵，正常液位时一台提升泵运行。
作为优选，所述生态湿地包括土壤和填料，生态湿地上种植水生 植物。
作为优选，所述MBR膜反应池一侧设有进水口，MBR膜反应池内 装浸没式平板膜组件。
作为优选，所述缺氧池一侧设置有进水口，另一侧上部设置有堰 水槽和出水口，可以使污水稳定的自然流入沉淀池，所述缺氧池顶开 设人孔并设置钢制直爬梯，便于操作检修。
一种采用微动力MBR污水处理装置对污水进行处理的方法，其特 征在于：包括如下步骤：
a、污水池的生活污水自动流入格栅，格栅拦截污水中的杂物， 捞除大颗粒的悬浮物及杂质，避免泵的阻塞，并定期处理栅渣外运;
b、将栅拦截污后的污水流入调节池内，在调节池内进行水质、 水量调节，调节时间为12小时，便于后序污水处理的顺利进行;
c、调质后的污水经提升泵提升至缺氧池，缺氧池内填充漂浮球 填料和缺氧污泥，污水在缺氧池内的停留时间为3～8h，通过间歇式 给予氧份，有效进行酸化、硝化、反硝化作用，使有机物逐渐转化为 无机物而被降解去除后，污水流入沉淀池;
d、经缺氧池处理的污水流入沉淀池沉淀2小时，进行泥水分离， 然后污泥回流泵可将沉淀池内的污泥输送入调节池内进行处理，经沉 淀后的污水排入生态湿地;
e、污水进入生态湿地，水生植物吸取水中丰富营养物质，污水 在填料缝隙中流动过滤，过滤后流入MBR膜反应池;
f、MBR膜反应池内设置有浸没式平板膜组件，容纳有活性污泥， 周边曝气和膜片曝气管路与鼓风机连通，膜组件上配套的集水管与自 吸泵连通，待处理的污水通过MBR膜反应池一侧的进水口进入MBR膜 反应池，污水在反应池内的停留时间为5h，经MBR膜反应池内的活 性污泥降解后，通过抗污染平板膜组件，然后由自吸泵吸出进入清水 消毒池，MBR膜反应池内还设置有污泥提升泵，可以把多余污泥提升 到污泥消化池内;MBR膜反应池下部一侧开排空口，便于池内结构维 护、清理;
g、MBR膜反应池出水可直接进入回用水池，投加消毒剂或采用 紫外线及活性离子材料进行消毒，各项水质指标达标后，排放或进行 回用。
本发明的有益效果在于：
本发明将污水池、格栅、调节池、缺氧池、沉淀池、生态湿地和 MBR膜反应池依次连接在一起，结构紧凑，流程简洁，占地面积小， 增量扩容方便，自动化程度高，操作维修简便。
本发明运行效果好、可靠性高、出水水质稳定、运行费用较少。 处理城市污水时，耐冲击负荷、对污染物去除效率高、硝化能力强。 可同时进行硝化、反硝化，兼具脱氮除磷的功能，非常适合处理农牧 业污水、工业废水、城市污水等，出水可以回用也可以直接达标排放， 能够满足不同用户的不同水质的需求。
本发明缺氧池内放置新型环保活性离子材料制成的填料，不但具 有杀菌消毒作用而且能够有效的去除出水中的重金属离子，既克服了 药洗消毒造成的二次污染问题又降低了出水的重金属浓度，使回用水 水质大大提高。
本发明膜生物反应池的曝气管路分为两路，一路对周边活性污泥 进行曝气，另一路对膜组件的膜片进行曝气。其优点为通过对膜片曝 气产生的冲刷力使膜片相互拍打，这样可以抖落附在膜孔表面的钙化 污泥，使膜通量大大提高延长了膜的使用寿命，从而降低了运行成本。
