申请日2014.09.02
公开(公告)日2014.12.31
IPC分类号C02F3/32; C02F9/14
摘要

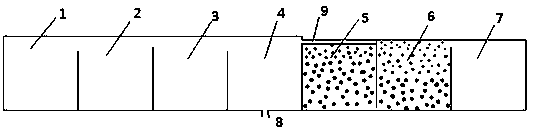

本实用新型公开了一种处理煤化工废水的复合流人工湿地结构，其特征在于：人工格栅池(1)一端与进水管连通，另一端与调节池(2)连通，后调节池(2)依次与A/O池(3)、沉淀池(4)、一级垂直流人工湿地下行池(5)、一级垂直流人工湿地上行池(6)、一级表面流人工湿地(7)连通，沉淀池(4)底部有排放口(8)，一级垂直流人工湿地上行池(6)底部通过排放管与污泥浓缩池连通，各人工湿地均种植有净化植物。
权利要求书
1.一种处理煤化工废水的复合流人工湿地结构，其特征在于：人工格栅池(1)一端与进水管连通，另一端与调节池(2)连通，后调节池(2)依次与A/O池(3)、沉淀池(4)、一级垂直流人工湿地下行池(5)、一级垂直流人工湿地上行池(6)、一级表面流人工湿地(7)连通，沉淀池(4)底部有排放口(8)，各人工湿地均种植有净化植物。
2.根据权利要求1所述的一种处理煤化工废水的复合流人工湿地结构，其特征在于：一级垂直流人工湿地上行池(6)底部通过排放管与污泥浓缩池连通。
3.根据权利要求1所述的一种处理煤化工废水的复合流人工湿地结构，其特征在于：一级垂直流人工湿地下行池(5)底部与一级垂直流人工湿地上行池(6)相通。
4.根据权利要求1所述的一种处理煤化工废水的复合流人工湿地结构，其特征在于：一级垂直流人工湿地下行池(5)中由下至上依次添加砾石层、粗砂层，其中粗砂粒径为1-2cm，砾石粒径为3-5cm。
5.根据权利要求1所述的一种处理煤化工废水的复合流人工湿地结构，其特征在于：一级垂直流人工湿地上行池(6)中由下至上依次添加砾石层、粗砂层和细沙层，其中细沙粒径为0.2-0.4cm，粗砂粒径为1-2cm，砾石粒径为3-5cm。
6.根据权利要求1所述的一种处理煤化工废水的复合流人工湿地结构，其特征在于：布水管(9)位于一级垂直流人工湿地下行池(5)的上半部。
7.根据权利要求1所述的一种处理煤化工废水的复合流人工湿地结构，其特征在于：人工格栅池(1)包含20㎜的粗格栅和5㎜的细格栅。
8.根据权利要求1所述的一种处理煤化工废水的复合流人工湿地结构，其特征在于：沉淀池(4)和一级表面流人工湿地(7)的净化植物为睡莲、水葱或大型藻类。
9.根据权利要求1所述的一种处理煤化工废水的复合流人工湿地结构，其特征在于：一级垂直流人工湿地下行池(5)和一级垂直流人工湿地上行池(6)种植的净化植物为黑三菱、茭白、芦竹、李氏禾、芦苇或者菰。
说明书
一种处理煤化工废水的复合流人工湿地结构
技术领域
本实用新型涉及一种人工湿地结构，特别涉及一种复合流人工湿地结构。
背景技术
水是人类生命之源，也是人类从事生产最基本的自然资源，在人类社会可持续发展中起着决定性作用。2009 年3 月，联合国《世界水资源开发报告》指出，随着社会经济发展、人口的剧增以及水资源的浪费和污染，水资源的短缺已经成为当今人类面临的最严峻的挑战之一。我国是一个煤炭资源丰富的国家，煤化工是近几年来在全国发展最快的产业之一，为了使该产业走上可持续发展的道路，2006 年国家发改委和国家环保总局下发了《关于加强煤化工项目建设管理促进产业健康发展的通知》，鼓励采用节水型工艺，大力提倡废水处理和中水回用，不仅可以缓解用水压力，而且可以实现煤化工企业废水的零排放。目前，在煤化工企业中，所排放的废水主要是高浓度的煤气洗涤废水，其中含有许多酚、氨氮以及氰化物等有毒有害的物质，废水中的COD 平均在5000mg/L 左右、氨氮也保持在200～500mg/L 之间。同时，废水中含有的多数有机污染物，是很难降解的。而现阶段煤化工废水处理工艺也是不够完善的。
发明内容
本实用新型要解决的技术问题是：提供一种处理煤化工废水的复合流人工湿地结构，可以解决煤化工废水对环境的污染的问题。
本实用新型的技术方案是：一种处理煤化工废水的复合流人工湿地结构，人工格栅池一端与进水管连通，另一端与调节池连通，后调节池依次与A/O池、沉淀池、一级垂直流人工湿地下行池、一级垂直流人工湿地上行池、一级表面流人工湿地连通，沉淀池底部有排放口，各人工湿地均种植有净化植物。
一级垂直流人工湿地上行池底部通过排放管与污泥浓缩池连通，
一级垂直流人工湿地下行池底部与一级垂直流人工湿地上行池相通。
一级垂直流人工湿地下行池中由下至上依次添加砾石层、粗砂层，其中粗砂粒径为1-2cm，砾石粒径为3-5cm。
一级垂直流人工湿地上行池中由下至上依次添加砾石层、粗砂层和细沙层，其中细沙粒径为0.2-0.4cm，粗砂粒径为1-2cm，砾石粒径为3-5cm。
布水管位于一级垂直流人工湿地下行池的上半部。
人工格栅池包含20㎜的粗格栅和5㎜的细格栅。
沉淀池和一级表面流人工湿地的净化植物为睡莲、水葱或大型藻类。
一级垂直流人工湿地下行池和一级垂直流人工湿地上行池种植的净化植物为黑三菱、茭白、芦竹、李氏禾、芦苇或者菰。
本实用新型的有益效果：一级下行、上行的主要作用：主要处置COD、TOC、BOD等，以降低二级潜流人工湿地的处理负荷;二级下行、上行的主要作用：主要处置氨氮、挥发酚、油类、锰等;为保证湿地系统布水均匀，各分块湿地设有独立的布水系统，采用阶梯式布水方式。
