申请日2014.11.06
公开(公告)日2015.03.18
IPC分类号C02F3/30
摘要
本实用新型公开了一种生活污水无动力处理系统，包括罐体，罐体左侧设置进水管，进水管进口端呈水平设置，进水管出水端呈垂直设置，进水管右侧设置第一隔水板，第一隔水板的顶部距罐体顶部350～450mm，第一隔水板顶部右侧设置pH值传感器，第一隔水板右侧设置第二隔水板，第二隔水板上部设置跌水管，第二隔水板上设置温度传感器，第一隔水板与第二隔水板之间设置第一弹性立体填料，第二隔水板右侧设置第三隔水板，第二隔水板与第三隔水板之间设置第二弹性立体填料，第三隔水板底部连接多孔板，罐体右侧设置出水管，出水管处设置多层微孔过滤膜。本实用新型具有结构简单、造价低廉、使用效果好、速度快、处理率高及节能环保等特点。
权利要求书
1.一种生活污水无动力处理系统，其特征在于：包括罐体，罐体左侧设置进水管，进水管进口端呈水平设置，进水管出水端呈垂直设置，进水管出水端底部距罐体650～750mm，进水管右侧设置第一隔水板，第一隔水板的顶部距罐体顶部350～450mm，第一隔水板顶部右侧设置pH值传感器，第一隔水板右侧设置第二隔水板，第二隔水板上部设置跌水管，第二隔水板上设置温度传感器，第一隔水板与第二隔水板之间设置第一弹性立体填料，第二隔水板右侧设置第三隔水板，第二隔水板与第三隔水板之间设置第二弹性立体填料，第三隔水板底部连接多孔板，罐体右侧设置出水管，出水管处设置多层微孔过滤膜。
2.根据权利要求1所述的生活污水无动力处理系统，其特征在于：所述罐体的顶部开设若干人孔。
3.根据权利要求1所述的生活污水无动力处理系统，其特征在于：所述进水管出水端设置粗格栅，间隙距离为41mm。
4.根据权利要求1所述的生活污水无动力处理系统，其特征在于：所述第一隔水板顶部设置IC反应器。
5.根据权利要求1所述的生活污水无动力处理系统，其特征在于：所述第一弹性立体填料的高度为2000mm。
6.根据权利要求1所述的生活污水无动力处理系统，其特征在于：所述第二弹性立体填料的高度为1500mm。
7.根据权利要求1所述的生活污水无动力处理系统，其特征在于：所述多孔板的孔径为5mm。
8.根据权利要求1所述的生活污水无动力处理系统，其特征在于：所述第二弹性立体填料底部高度比第一弹性立体填料底部高度高10～20mm。
9.根据权利要求1所述的生活污水无动力处理系统，其特征在于：所述第一弹性立体填料的宽度比第二弹性立体填料的宽度大500mm。
说明书
一种生活污水无动力处理系统
技术领域
本实用新型涉及生活污水处理技术，具体来说是一种生活污水无动力处理系统。
背景技术
国内对农村生活污水处理技术的研究较国外发达国家晚，近年来，随着地方经济实力的增强，尤其是发达省份在经济发展到一定阶段以后，逐步认识到农村生活污水处理问题的重要性，并开始采用一些实用、合理、低能耗和低运行费用的技术来处理污水;一些人口密集的欠发达地区也认识到，如果不对农村生活污水采取有效处理，会触发农村医疗和经济建设等方面的系列问题，甚至造成传染病的产生与扩散，因此，国内一些地区对农村污水的处理技术方法进行了实践探索，并取得了一定的效果。
我国农村生活污水主要具有以下特点：
(1)分布面广、分散。村庄分散的地理分布特征造成污水分散，难于收集。
(2)来源多。除了来自人粪便、厨房产生的污水外，还有家庭清洁、生活垃圾堆放渗滤而产生的污水。例如，太湖洗衣废水占生活污水的21.6%，巢湖、滇池大约为17.9%。
(3)增长快。随着农民生活水平的提高以及农村生活方式的改变，生活污水的产生量也随之增长。
(4)处理率低。以浙江省丽水市的农村污染情况为例，每年全市农村人粪尿产生总量约180万吨，经化粪池处理的量约为23.03万吨，处理率仅为12.9%。
实用新型内容
本实用新型的目的在于克服以上现有技术存在的不足，提供了一种结构简单、造价低廉、使用效果好、速度快、处理率高及节能环保的生活污水无动力处理系统。

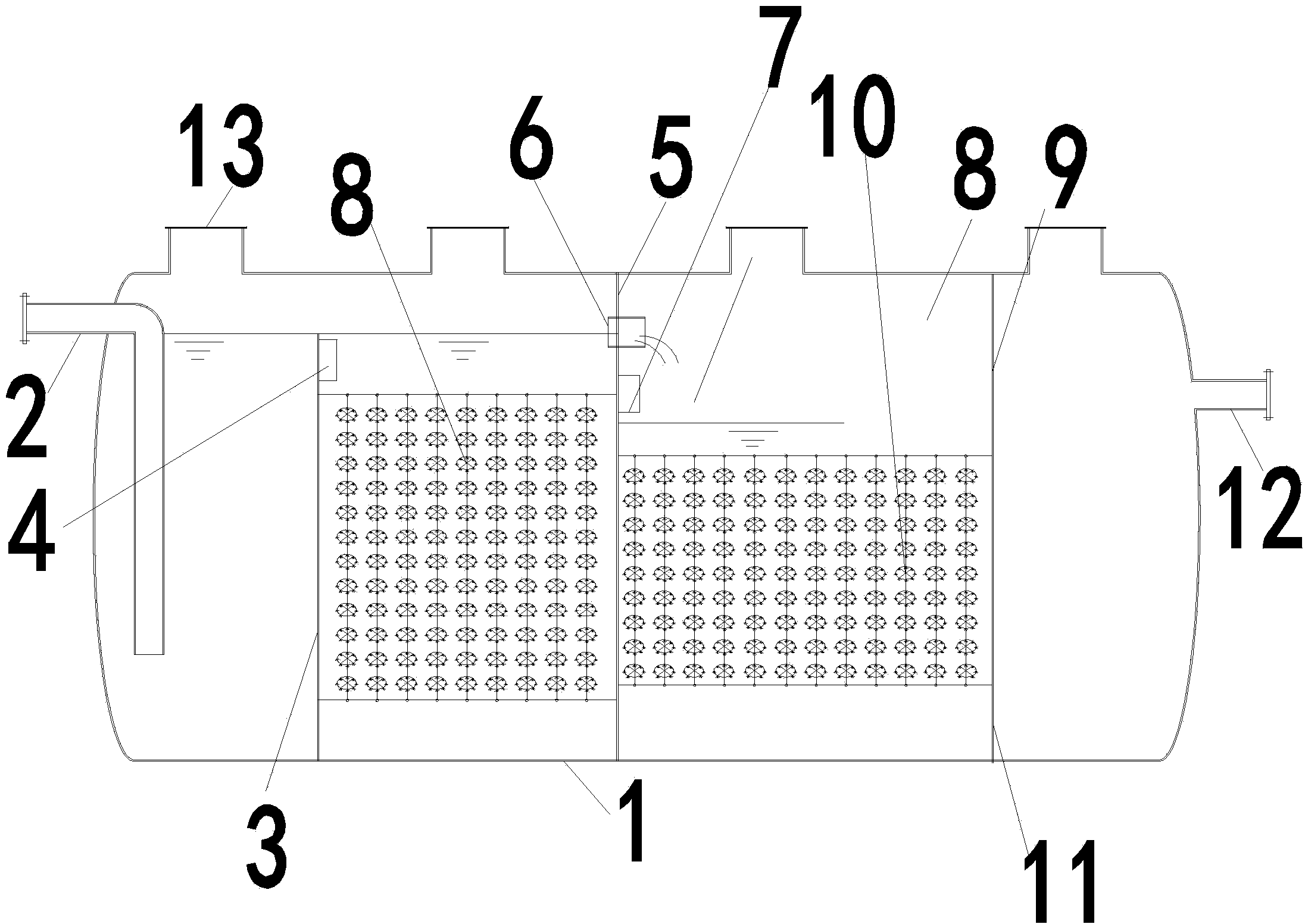

为了达到上述目的，本实用新型采用以下技术方案：一种生活污水无动力处理系统，包括罐体，罐体左侧设置进水管，进水管进口端呈水平设置，进水管出水端呈垂直设置，进水管出水端底部距罐体650～750mm，进水管右侧设置第一隔水板，第一隔水板的顶部距罐体顶部350～450mm，第一隔水板顶部右侧设置pH值传感器，第一隔水板右侧设置第二隔水板，第二隔水板上部设置跌水管，第二隔水板上设置温度传感器，第一隔水板与第二隔水板之间设置第一弹性立体填料，第二隔水板右侧设置第三隔水板，第二隔水板与第三隔水板之间设置第二弹性立体填料，第三隔水板底部连接多孔板，多孔板高度为350～450mm，罐体右侧设置出水管，出水管处设置多层微孔过滤膜。
所述罐体的顶部开设若干人孔。
所述进水管出水端设置粗格栅，间隙距离为41mm。
所述第一隔水板顶部设置IC反应器。
所述第一弹性立体填料的高度为2000mm。
所述第二弹性立体填料的高度为1500mm。
所述多孔板的孔径为5mm。
所述第二弹性立体填料底部高度比第一弹性立体填料底部高度高10～20mm。
所述第一弹性立体填料的宽度比第二弹性立体填料的宽度大500mm。
本实用新型相对于现有技术，具有如下的优点及效果：
1、本实用新型包括罐体，罐体左侧设置进水管，进水管进口端呈水平设置，进水管出水端呈垂直设置，进水管出水端底部距罐体650～750mm，进水 管右侧设置第一隔水板，第一隔水板的顶部距罐体顶部350～450mm，第一隔水板顶部右侧设置pH值传感器，第一隔水板右侧设置第二隔水板，第二隔水板上部设置跌水管，第二隔水板上设置温度传感器，第一隔水板与第二隔水板之间设置第一弹性立体填料，第二隔水板右侧设置第三隔水板，第二隔水板与第三隔水板之间设置第二弹性立体填料，第三隔水板底部连接多孔板，罐体右侧设置出水管，出水管处设置多层微孔过滤膜，具有结构简单、造价低廉、使用效果好、速度快、处理率高及节能环保等特点。
2、本实用新型中的罐体的顶部开设若干人孔，可以方便检测和维修，提高使用效率。
3、本实用新型中的进水管出水端设置粗格栅，间隙距离为41mm，可以进行粗过滤，去除一些大的杂质。
4、本实用新型中的第一隔水板顶部设置IC反应器，结合后面的结构，可以使净化率大大提高。
5、本实用新型中的第一弹性立体填料区域为厌氧区，填料上均有微生物层，可以消耗杂质有机物，降解有机物浓度，净化水质。
6、本实用新型中的处的跌水管，下方为第一弹性立体填料，此区域为兼氧区，兼氧区应有较好的空气进入渠道与保证污水和空气的充分接触面积，才能使污水处于兼氧状态，从而达到去除NH3-N的目的，有落差，既可以保证进出水的顺畅，同时也可以有一定的跌落曝气过程，提高污水中溶解氧浓度。
7、本实用新型中的pH值传感器、温度传感器，可以根据显示的数值，进行外部干预调整，使处理的能力得到加强。
8、本实用新型中的出水管处设置多层微孔过滤膜，结合前面的结构，可以提高使用效果，两者相辅相成。
