申请日2014.11.06
公开(公告)日2015.03.18
IPC分类号C02F9/14
摘要
本实用新型公开了一种自调节生活污水双级无动力处理系统，包括罐体、进水管、第一隔水板，第一隔水板、第二隔水板、第一弹性立体填料、第三隔水板、第二弹性立体填料、跌水管、挡水板、第四隔水板、第三弹性立体填料、第五隔水板、第四弹性立体填料、多孔板、出水管、太阳能板、第一加热管，第二弹性立体填料处对应的罐体顶部内表面设置第二加热管，第四弹性立体填料处对应的罐体顶部内表面设置第三加热管，第一隔水板上设置PH值传感器，第二隔水板上设置温度传感器，控制器分别连接PH值传感器、温度传感器、第一加热管、第二加热管及第三加热管。本实用新型具有结构简单、造价便宜、使用效果好、速度快、处理率高及节能环保等特点。
权利要求书

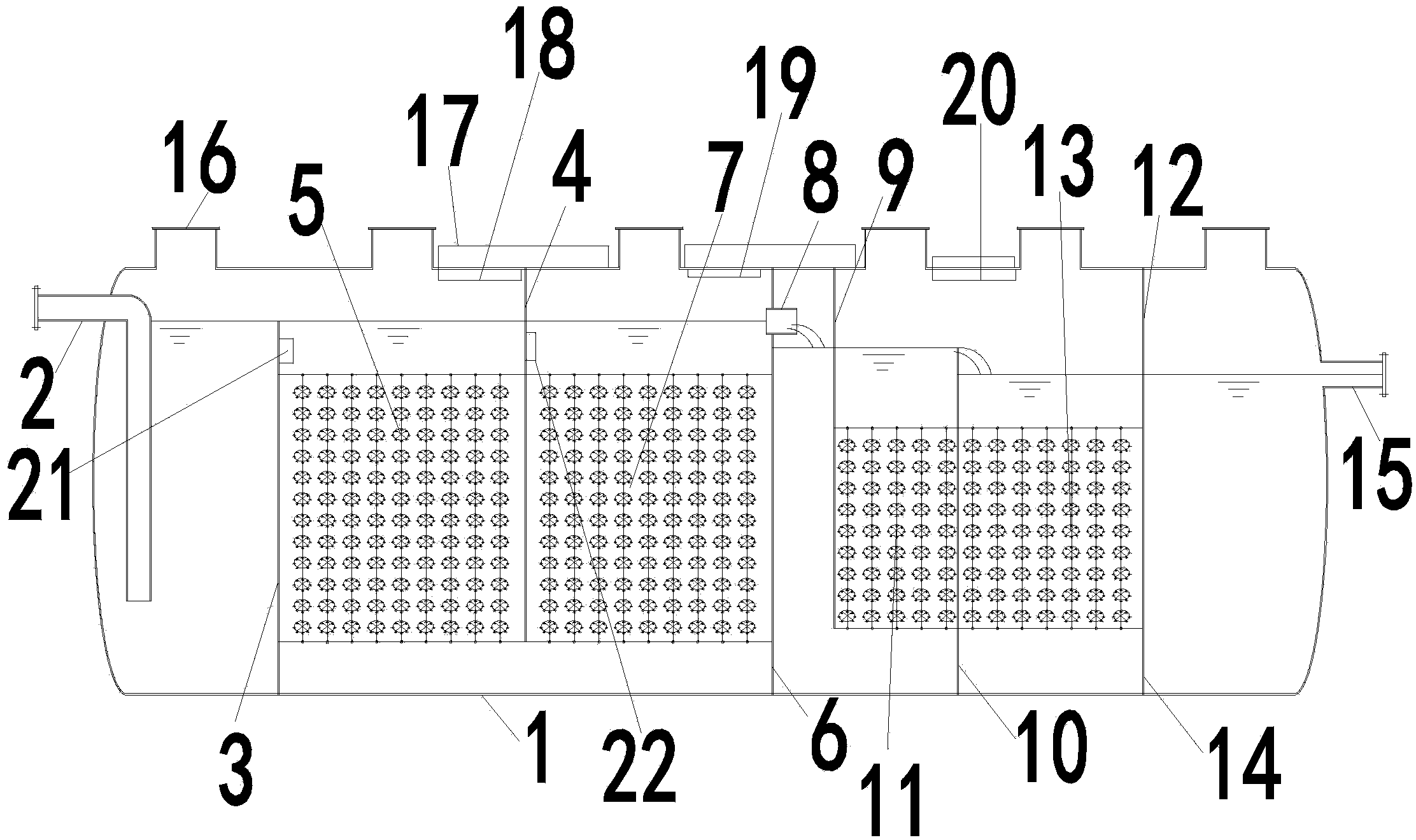

1.一种自调节生活污水双级无动力处理系统，其特征在于：包括罐体， 罐体左侧设置进水管，进水管进口端呈水平设置，进水管出水端呈垂直设置， 进水管出水端底部距罐体650～750mm，进水管右侧设置第一隔水板，第一隔 水板的顶部距罐体顶部350～450mm，第一隔水板右侧设置第二隔水板，第二 隔水板底部距罐体底部350～450mm，第一隔水板与第二隔水板之间设置第一 弹性立体填料，第二隔水板右侧设置第三隔水板，第二隔水板与第三隔水板 之间设置第二弹性立体填料，第三隔水板上部设置跌水管，第三隔水板右侧 设置挡水板，第三隔水板与挡水板之间的距离为450～550mm，挡水板底部距 罐体底部450～550mm，挡水板右侧设置第四隔水板，第四隔水板与挡水板之 间设置第三弹性立体填料，第四隔水板顶部距罐体顶部550～650mm，第四隔 水板右侧设置第五隔水板，第四隔水板与第五隔水板之间设置第四弹性立体 填料;第五隔水板底部连接多孔板，罐体右侧设置出水管;罐体顶部外表面 设置太阳能板，第一弹性立体填料处对应的罐体顶部内表面设置第一加热管， 第二弹性立体填料处对应的罐体顶部内表面设置第二加热管，第四弹性立体 填料处对应的罐体顶部内表面设置第三加热管，第一隔水板上设置PH值传感 器，第二隔水板上设置温度传感器，控制器分别连接PH值传感器、温度传感 器、第一加热管、第二加热管及第三加热管。
2.根据权利要求1所述的自调节生活污水双级无动力处理系统，其特征 在于：所述罐体的顶部开设若干人孔。
3.根据权利要求1所述的自调节生活污水双级无动力处理系统，其特征 在于：所述进水管出水端设置粗格栅，间隙距离为41mm。
4.根据权利要求1所述的自调节生活污水双级无动力处理系统，其特征 在于：所述第一隔水板顶部设置IC反应器。
5.根据权利要求1所述的自调节生活污水双级无动力处理系统，其特征 在于：所述第一弹性立体填料和第二弹性立体填料的高度为2000mm。
6.根据权利要求1所述的自调节生活污水双级无动力处理系统，其特征 在于：所述第三弹性立体填料和第四弹性立体填料的高度为1500mm。
7.根据权利要求1所述的自调节生活污水双级无动力处理系统，其特征 在于：所述多孔板的孔径为5mm。
8.根据权利要求1所述的自调节生活污水双级无动力处理系统，其特征 在于：所述第三弹性立体填料的整体宽度为990mm，第四弹性立体填料的整 体宽度为1500mm。
9.根据权利要求1所述的自调节生活污水双级无动力处理系统，其特征 在于：所述第一弹性立体填料、第二弹性立体填料、第三弹性立体填料和第 四弹性立体填料的底部相平。
说明书
一种自调节生活污水双级无动力处理系统
技术领域
本实用新型涉及生活污水处理技术，具体来说是一种自调节生活污水双 级无动力处理系统。
背景技术
国内对农村生活污水处理技术的研究较国外发达国家晚，近年来，随着地 方经济实力的增强，尤其是发达省份在经济发展到一定阶段以后，逐步认识 到农村生活污水处理问题的重要性，并开始采用一些实用、合理、低能耗和 低运行费用的技术来处理污水;一些人口密集的欠发达地区也认识到，如果 不对农村生活污水采取有效处理，会触发农村医疗和经济建设等方面的系列 问题，甚至造成传染病的产生与扩散，因此，国内一些地区对农村污水的处 理技术方法进行了实践探索，并取得了一定的效果。
我国农村生活污水主要具有以下特点：
(1)分布面广、分散。村庄分散的地理分布特征造成污水分散，难于收集。
(2)来源多。除了来自人粪便、厨房产生的污水外，还有家庭清洁、生活 垃圾堆放渗滤而产生的污水。例如，太湖洗衣废水占生活污水的21.6%，巢湖、 滇池大约为17.9%。
(3)增长快。随着农民生活水平的提高以及农村生活方式的改变，生活污 水的产生量也随之增长。
(4)处理率低。以浙江省丽水市的农村污染情况为例，每年全市农村人粪 尿产生总量约180万吨，经化粪池处理的量约为23.03万吨，处理率仅为 12.9%。
实用新型内容
本实用新型的目的在于克服以上现有技术存在的不足，提供了一种结构 简单、造价便宜、使用效果好、速度快、处理率高及节能环保的自调节生活 污水双级无动力处理系统。
为了达到上述目的，本实用新型采用以下技术方案：一种生活污水双级 无动力处理系统，包括罐体，罐体左侧设置进水管，进水管进口端呈水平设 置，进水管出水端呈垂直设置，进水管出水端底部距罐体650～750mm，进水 管右侧设置第一隔水板，第一隔水板的顶部距罐体顶部350～450mm，第一隔 水板右侧设置第二隔水板，第二隔水板底部距罐体底部350～450mm，第一隔 水板与第二隔水板之间设置第一弹性立体填料，第二隔水板右侧设置第三隔 水板，第二隔水板与第三隔水板之间设置第二弹性立体填料，第三隔水板上 部设置跌水管，第三隔水板右侧设置挡水板，第三隔水板与挡水板之间的距 离为450～550mm，挡水板底部距罐体底部450～550mm，挡水板右侧设置第四 隔水板，第四隔水板与挡水板之间设置第三弹性立体填料，第四隔水板顶部 距罐体顶部550～650mm，第四隔水板右侧设置第五隔水板，第四隔水板与第 五隔水板之间设置第四弹性立体填料;第五隔水板底部连接多孔板，罐体右 侧设置出水管;罐体顶部外表面设置太阳能板，第一弹性立体填料处对应的 罐体顶部内表面设置第一加热管，第二弹性立体填料处对应的罐体顶部内表 面设置第二加热管，第四弹性立体填料处对应的罐体顶部内表面设置第三加 热管，第一隔水板上设置PH值传感器，第二隔水板上设置温度传感器，控制 器分别连接PH值传感器、温度传感器、第一加热管、第二加热管及第三加热 管。
所述罐体的顶部开设若干人孔。
所述进水管出水端设置粗格栅，间隙距离为41mm。
所述第一隔水板顶部设置IC反应器。
所述第一弹性立体填料和第二弹性立体填料的高度为2000mm。
所述第三弹性立体填料和第四弹性立体填料的高度为1500mm。
所述多孔板的孔径为5mm。
所述第三弹性立体填料的整体宽度为990mm，第四弹性立体填料的整体 宽度为1500mm。
所述第一弹性立体填料、第二弹性立体填料、第三弹性立体填料和第四 弹性立体填料的底部相平。
本实用新型相对于现有技术，具有如下的优点及效果：
1、本实用新型包括罐体，罐体左侧设置进水管，进水管进口端呈水平设 置，进水管出水端呈垂直设置，进水管出水端底部距罐体650～750mm，进水 管右侧设置第一隔水板，第一隔水板的顶部距罐体顶部350～450mm，第一隔 水板右侧设置第二隔水板，第二隔水板底部距罐体底部350～450mm，第一隔 水板与第二隔水板之间设置第一弹性立体填料，第二隔水板右侧设置第三隔 水板，第二隔水板与第三隔水板之间设置第二弹性立体填料，第三隔水板上 部设置跌水管，第三隔水板右侧设置挡水板，第三隔水板与挡水板之间的距 离为450～550mm，挡水板底部距罐体底部450～550mm，挡水板右侧设置第四 隔水板，第四隔水板与挡水板之间设置第三弹性立体填料，第四隔水板顶部 距罐体顶部550～650mm，第四隔水板右侧设置第五隔水板，第四隔水板与第 五隔水板之间设置第四弹性立体填料;第五隔水板底部连接多孔板，罐体右 侧设置出水管;罐体顶部外表面设置太阳能板，第一弹性立体填料处对应的 罐体顶部内表面设置第一加热管，第二弹性立体填料处对应的罐体顶部内表 面设置第二加热管，第四弹性立体填料处对应的罐体顶部内表面设置第三加 热管，第一隔水板上设置PH值传感器，第二隔水板上设置温度传感器，控制 器分别连接PH值传感器、温度传感器、第一加热管、第二加热管及第三加热 管，具有结构简单、造价便宜、使用效果好、速度快、处理率高及节能环保 等特点。
2、本实用新型中的罐体的顶部开设若干人孔，可以方便检测和维修，提 高使用效率。
3、本实用新型中的进水管出水端设置粗格栅，间隙距离为41mm，可以 进行粗过滤，去除一些大的杂质。
4、本实用新型中的第一隔水板顶部设置IC反应器，结合后面的结构， 可以使净化率大大提高。
5、本实用新型中的第一弹性立体填料和第二弹性立体填料的高度为 2000mm，这两个区域为本结构中的两个厌氧区，填料上均有微生物层，可以 消耗杂质有机物，降解有机物浓度，净化水质。
6、本实用新型中的第三弹性立体填料和第四弹性立体填料的高度为 1500mm，这两个区域为本结构中的两个兼氧区，兼氧区应有较好的空气进入 渠道与保证污水和空气的充分接触面积，才能使污水处于兼氧状态，从而达 到去除NH3-N的目的，有落差，既可以保证进出水的顺畅，同时也可以有一 定的跌落曝气过程，提高污水中溶解氧浓度。
7、本实用新型中的第三弹性立体填料的整体宽度为990mm，第四弹性立 体填料的整体宽度为1500mm，这样的设计经过实验证明，使用效果好，净水 率能大大提高。
8、本实用新型中的罐体顶部外表面设置太阳能板，第一弹性立体填料处 对应的罐体顶部内表面设置第一加热管，第二弹性立体填料处对应的罐体顶 部内表面设置第二加热管，第四弹性立体填料处对应的罐体顶部内表面设置 第三加热管，第一隔水板上设置PH值传感器，第二隔水板上设置温度传感器， 控制器分别连接PH值传感器、温度传感器、第一加热管、第二加热管及第三 加热管;太阳能板收集热能，当温度传感器感到温度太低时，给控制器信号， 控制器控制加热管进行加热，使罐体内的温度达到最佳反应温度。
