申请日2013.09.17
公开(公告)日2014.03.19
IPC分类号C02F3/34; C02F3/02
摘要
本实用新型公开了一种水处理微生物菌种活化及小试应用双功能自动化设备，通过简单的浮球开关选择、排水管道的选择，来方便切换设备的功能选择;集合了活化菌种和小试应用两个功能，即能方便的输入温度、时间参数，调整曝气量，来专业化的精准控制不同菌种的活化，又能方便的输入温度、时间参数，调整曝气量，调整排水液位来专业化的模拟现场水处理系统，形成了一个微生物菌种现场使用的整体的技术解决方案，本实用新型的设备能自动化运行、设备稳固、带滑轮搬运方便。
权利要求书
1.一种水处理微生物菌种活化及小试应用双功能自动化设备，包括下 部安装有滑轮的底座及安装在底座上部的支架，底座上还安装有桶状容器， 其特征在于：
桶状容器内从下向上依次安装曝气盘、温度感应器、加热棒和三浮球 液位计;桶状容器上设有两条出水支路，一条由桶底接出，一条由桶壁中 部接出，两条支路上分别安装一个球阀，两条支路汇合成总出水管路，总 出水管路上安装电磁阀;桶状容器底部安装有一液体放空阀;
支架上从下向上依次安装有进水泵、气泵和电控箱，进水泵出水口通 过管道连接至桶状容器上部设置的进水口，气泵出气口通过出气管道穿过 桶状容器底部连接至曝气盘，出气管道上设置有气体放空阀;电控箱内装 有一温度控制器，两个时间控制器，自动手动模式选择开关、自动模式启 动开关、进水泵、气泵和加热器的手动运行开关;
进水泵、电磁阀分别与三浮球液位计联动;温度控制器连接加热棒并 与温度感应器联动。
说明书
一种水处理微生物菌种活化及小试应用双功能自动化设备
技术领域
本实用新型属于环保水处理设备，具体涉及一种水处理微生物菌种活 化及小试应用双功能自动化设备。
背景技术
社会的快速发展，导致环境污染的加剧，特别水污染更严重，而人民 生活水平的提高，又诉求更良好的生存环境，两者的矛盾日益突出。
上游产品生产线的延长、产品的多元化，导致污水厂来水水质越来越 复杂，而水体污染物排放标准却在不断提高，所以必需加强现有水处理设 施的利用效率。向现场生化池投加具有针对性的微生物菌种是目前有效的 技术手段之一。但工业废水的复杂性、不可重复性，往往导致菌种直接使 用效果不佳，且不同污水厂之间的使用效果不尽相同。
目前国外已有一些微生物菌种产品的配套活化设备，也比较精密及自 动化，而国内设备基本上比较粗糙。菌种在现场小试应用基本上都是现场 组合的设备，即使是成套的设备也还没有与后期使用很好的结合，往往需 要在不同污水处理厂之间搬运。
因此，需要研究出一种新的技术方案来解决上述不足。
实用新型内容
工业废水的复杂性、不可重复性，往往导致菌种直接使用效果不佳， 这就需要配套的专业活化设备。且不同污水厂之间的使用效果不尽相同， 这就需要在现场做菌种产品的小试应用，以确定菌种对该种废水处理的有 效性，以及收集控制参数。本实用新型的目的就在于将上述两者有机结合， 以提高本设备的利用率，减少设备的搬运，最终通过严谨的小试试验及专 业活化控制来保证微生物菌种的使用效果。
本实用新型的技术方案如下：

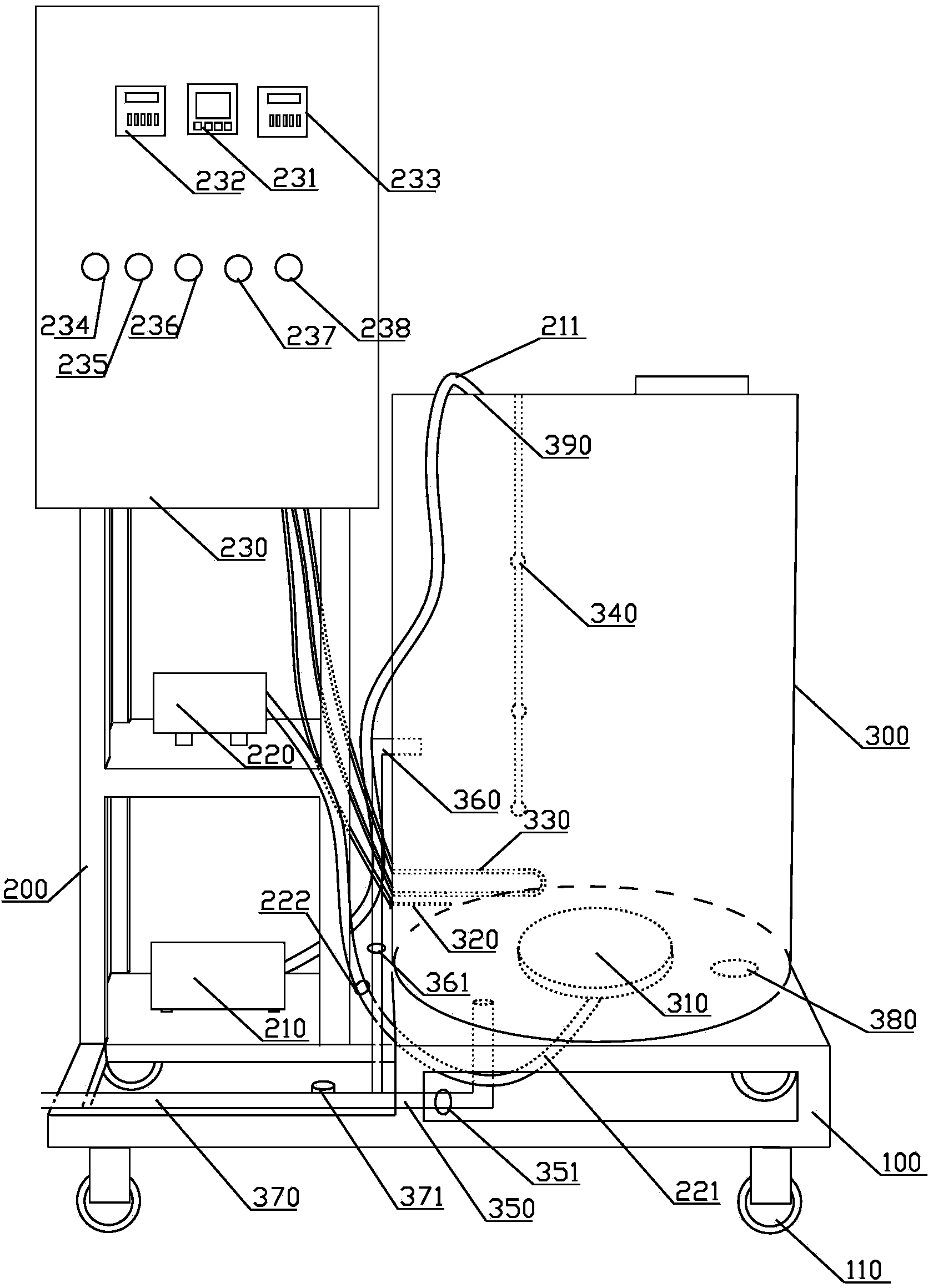

一种水处理微生物菌种活化及小试应用双功能自动化设备，包括下部 安装有滑轮的底座及安装在底座上部的支架，底座上还安装有桶状容器;
桶状容器内从下向上依次安装曝气盘、温度感应器、加热棒和三浮球 液位计;桶状容器上设有两条出水支路，一条由桶底接出，一条由桶壁中 部接出，两条支路上分别安装一个球阀，两条支路汇合成总出水管路，总 出水管路上安装电磁阀;桶状容器底部安装有一液体放空阀;
支架上从下向上依次安装有进水泵、气泵和电控箱，进水泵出水口通 过管道连接至桶状容器上部设置的进水口，气泵出气口通过出气管道穿过 桶状容器底部连接至曝气盘，出气管道上设置有气体放空阀;电控箱内装 有一温度控制器，两个时间控制器，自动手动模式选择开关、自动模式启 动开关、进水泵、气泵和加热器的手动运行开关;
进水泵、电磁阀分别与三浮球液位计联动;温度控制器连接加热棒并 与温度感应器联动。
本实用新型的设备有以下运行模式：
1.自动运行模式，包括菌种活化和小试运行：
1.1菌种活化：
出水支路1阀门打开，2阀门关闭;三浮球液位计功能选择上、下液位。
打开自动启动开关，进水泵启动，开始进水，液位到达三浮球液位计 上液位时，启动气泵，开始曝气，时间控制器设定时间到达后，气泵停止 工作，曝气停止，另一时间控制器设定的时间到达后(该模式下设为0h)， 启动电磁阀，开始排水，液位低至三浮球液位计下液位时，电磁阀关闭， 停止排水，启动进水泵，再次开始进水。
1.2小试运行：
出水支路1阀门关闭，2阀门打开;三浮球液位计功能选择上、中液位。
打开自动启动开关，进水泵启动，开始进水，液位到达三浮球液位计 上液位时，气泵启动，开始曝气，时间控制器设定时间到达后，气泵停止 工作，曝气停止，另一时间控制器设定的时间到达后，电磁阀启动，开始 排水，液位低至三浮球液位计中液位时，电磁阀关闭，停止排水，启动进 水泵，再次开始进水。
2.手动模式：
按下进水泵手动开关，启动进水泵，开始进水;满液位后，将进水泵 手动开关复位，停止进水。
按下气泵手动开关，启动气泵，开始曝气;到时间后将气泵手动开关 复位，停止曝气;
按下电磁阀手动开关，启动电磁阀，开始排水;将电磁阀手动开关复 位，关闭电磁阀，停止排水。
3.温控模式(单独运行)：
通过温度控制器设定运行温度，按下温度控制器开关，低于设定温度 (联动温度感应器)，加热开启;高于设定温度，加热关闭;温度控制器 开关复位，联动停止。
本实用新型的设备具有以下优点：通过简单的浮球开关选择、排水管 道的选择，来方便切换设备的功能选择;集合两个功能，形成一个微生物 菌种现场使用的整体的技术解决方案;先小试试验效果，后活化菌种，保 证现场菌种的使用效果;活化功能中能方便的输入温度、时间参数，调整 曝气量，来专业化的精准控制不同菌种的活化;小试功能中能方便的输入 温度、时间参数，调整曝气量，调整排水液位来专业化的模拟现场水处理 系统，特别是SBR系统的运行参数，进行小试，模拟体现菌种在现场系统 内的试用效果;设备能自动化运行、设备稳固、带滑轮搬运方便。
