申请日2012.10.31
公开(公告)日2013.06.05
IPC分类号E03F5/22
摘要
本实用新型涉及一种防反冒装置，尤其涉及一种地下室污水提升设备启动瞬间防反冒装置，包括水箱箱体、水箱入口、单向阀，所述水箱箱体与所述水箱入口相连，所述水箱入口设有所述单向阀，其特征在于：包括回流管，所述回流管将所述水箱箱体与所述水箱入口连通，所述回流管位于所述单向阀之前。本实用新型提供了一种结构简单，经济实用的地下室污水提升设备启动瞬间防反冒装置。
权利要求书

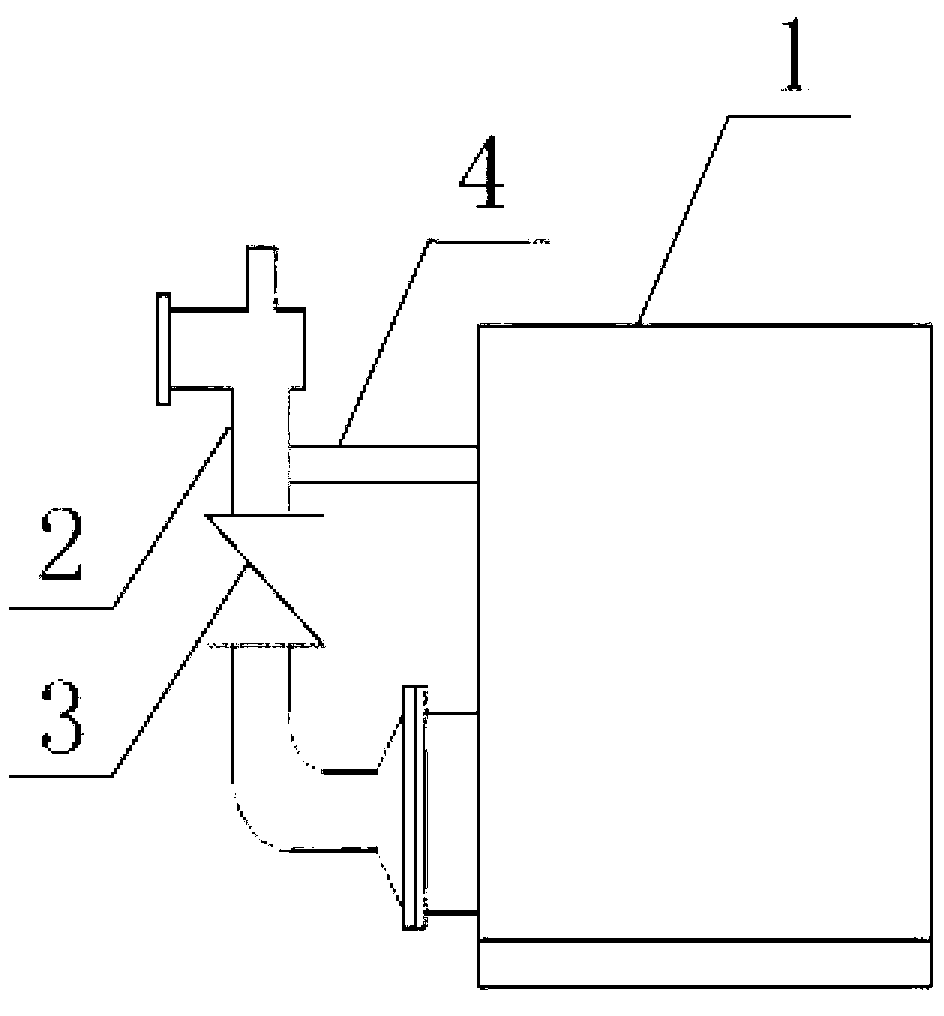

1.一种地下室污水提升设备启动瞬间防反冒装置，包括水箱箱体(1)、水箱入口(2)、单向阀(3)，所述水箱箱体(1)与所述水箱入口(2)相连，所述水箱入口(2)设有所述单向阀(3)，其特征在于：包括回流管(4)，所述回流管(4)将所述水箱箱体(1)与所述水箱入口(2)连通，所述回流管(4)位于所述单向阀(3)之前。
说明书
一种地下室污水提升设备启动瞬间防反冒装置
技术领域
本实用新型涉及一种防反冒装置，尤其涉及一种地下室污水提升设备启动瞬间防反冒装置。
背景技术
随着城市人口数量的日益膨胀，地下建筑的利用率越来越高，污水排放是建筑物必不可少的一项功能，由于地下室的污水不能依靠自身的重力自动注入室外的污水管网中，地下室污水提升设备成为了地下建筑中不可缺少产品。目前，市场上使用的地下室污水提升设备在启动瞬间，管路中积存的水在入口单向阀板关闭时向入口方向反冒。
发明内容
为了解决上述技术问题，本实用新型提供一种地下室污水提升设备启动瞬间防反冒装置，包括水箱箱体、水箱入口、单向阀，所述水箱箱体与所述水箱入口相连，所述水箱入口设有所述单向阀，其特征在于：包括回流管，所述回流管将所述水箱箱体与所述水箱入口连通，所述回流管位于所述单向阀之前。
本实用新型的有益效果是：本实用新型在单向阀前安装回流管与水箱箱体连接，可在启动瞬间将反冒的水回流至水箱箱体，易于制造、推广，本实用新型提供了一种结构简单，经济实用的地下室污水提升设备启动瞬间防反冒装置。
