申请日2012.12.21
公开(公告)日2014.06.25
IPC分类号C02F9/08
摘要
本发明公开了一种高效河道臭水处理装置，包括进气管、微泡泵、隔网、射流器，其特征在于：所述高效河道臭水处理装置设有进水口，微泡泵的入水口处设有一个竖直的进气管，所述进气管要高于水面，所述出口与高效河道臭水处理装置的进水口相齐平，微泡泵出来的水泡进入二级泵;所述二级泵工作时产生的水泡进入射流器，射流器出来的水泡再进入三级泵。本发明结合等离子污水处理技术，对污水进行深层净化，具有结构简单、易于操作、占地面积小、无二次污染的优点。
权利要求书
1.一种高效河道臭水处理装置，包括进水口、微泡泵、二级泵、射流器、 三级泵，其特征在于：
所述微泡泵前端的进水口上设有进气管，二级泵前端设有进水口及出水口， 所述射流器的进出口与二级泵的出水口在一个平面上，所述的进水口与射流器 的出口在同一平面上，高效河道臭水处理装置的进水口与出水口在同一条直线 上。
2.根据权利要求1所述的高效河道臭水处理装置，其特征在于：所述三级 泵设有进水口及出水口。
3.根据权利要求2所述的高效河道臭水处理装置，其特征在于：所述三级 泵与射流器的出水口在同一条直线上。
4.根据权利要求3所述的高效河道臭水处理装置，其特征在于：所述射流 器的进水口与二级泵的出水口在同一条直线上。
5.根据权利要求1-4中任一权利要求所述的高效河道臭水处理装置，其特 征在于：所述微泡泵与二级泵之间设有隔网。
6.根据权利要求5所述的高效河道臭水处理装置，其特征在于：所述微泡 泵工作时产生的水泡经过隔网处理，处理后的水泡从二级泵的进水口进入二级 泵，所述二级泵出来的水泡进入射流器。
7.根据权利要求6所述的高效河道臭水处理装置，其特征在于：所述二级 泵内设有三个泵，其同时工作运转，所述微泡泵工作时产生的水泡比二级泵工 作时产生的水泡大。
说明书
一种高效河道臭水处理装置
技术领域
本发明涉及一种环保设备，具体涉及一种用于对河道臭水进行深度处理的 装置。
背景技术
在现有技术中，对于河道臭水处理，通常有物理方法(疏挖底泥、机械除 藻、引水冲淤和调水)、化学方法(混凝沉淀、加入化学药剂杀藻、加入铁盐促 进磷的沉淀、加入石灰脱氮)、生态-生物法(河道曝气复氧、生物膜法、生物 修复法、土地处理法、水生植物净化法)等几种。单纯地采用物理方法如疏浚 污染底泥、调水等，这些方法虽然可以改善水质，但存在暂时性、不稳定性及 治标不治本等缺点;用化学方法，添加药剂，虽然有一定的效果，但往往治理 费用高，易造成二次污染;河道曝气复氧虽然设备简单、机动灵活、安全可靠、 投资省、见效快、操作便利、适应性广、对水生生态不产生任何危害等优点， 但仅仅适合城市景观河道和微污染源水的治理，并不适用河道臭水处理;生物 浮床技术可用于河道污水治理效果较好，但世界范围内生物浮床技术尚处于试 验阶段。
高效河道臭水处理装置是一种高效的用于河道臭水处理的装置，该装置通 过泵、等离子、射流器等部分组成，废水通过泵会产生水泡，随着泵的增多， 产生的水泡会越小，经过等离子处理，能够更迅速地分解水中的有机物，具有 更强的除臭作用。因此本申请针对这项技术，在使用等离子处理污水的基础上， 结合射流器、泵，设计了一种高效河道臭水处理装置，具有污水 净化效果好、 除臭效果好、环保、无二次污染的优点。
发明内容
为了实现上述技术目的，本发明公开了一种高效河道臭水处理装置，包括 进水口、微泡泵、二级泵、射流器、三级泵，其特征在于：
所述高效河道臭水处理装置设有进水口、出水口，微泡泵设有进出水口， 二级泵设有进水口，其与微泡泵的出水口相齐平，所述射流器设有进水口，其 与二级泵的出水口相齐平，所述三级泵设有进水口，其与射流器的出水口相齐 平;
所述二级泵内设有三个泵。
进一步的技术方案还包括：
所述高效河道臭水处理装置内安装有射流器，促进河道臭水的气液混合， 提高处理的效率，同时避免了装置装置内杂质沉淀;
所述微泡泵设有进气管，当一级泵工作时，气体就会通过进气管进入泵， 从泵出来的水泡中就会包有气体，有助于反应的效率的提高;
所述三级泵内设有三个泵，当工作时，三个泵同时运转;
所述一级泵工作时产生的水泡进入隔网处理，然后再进入二级泵，二级泵 出来的水泡要比微泡泵出来的水泡更小更密;

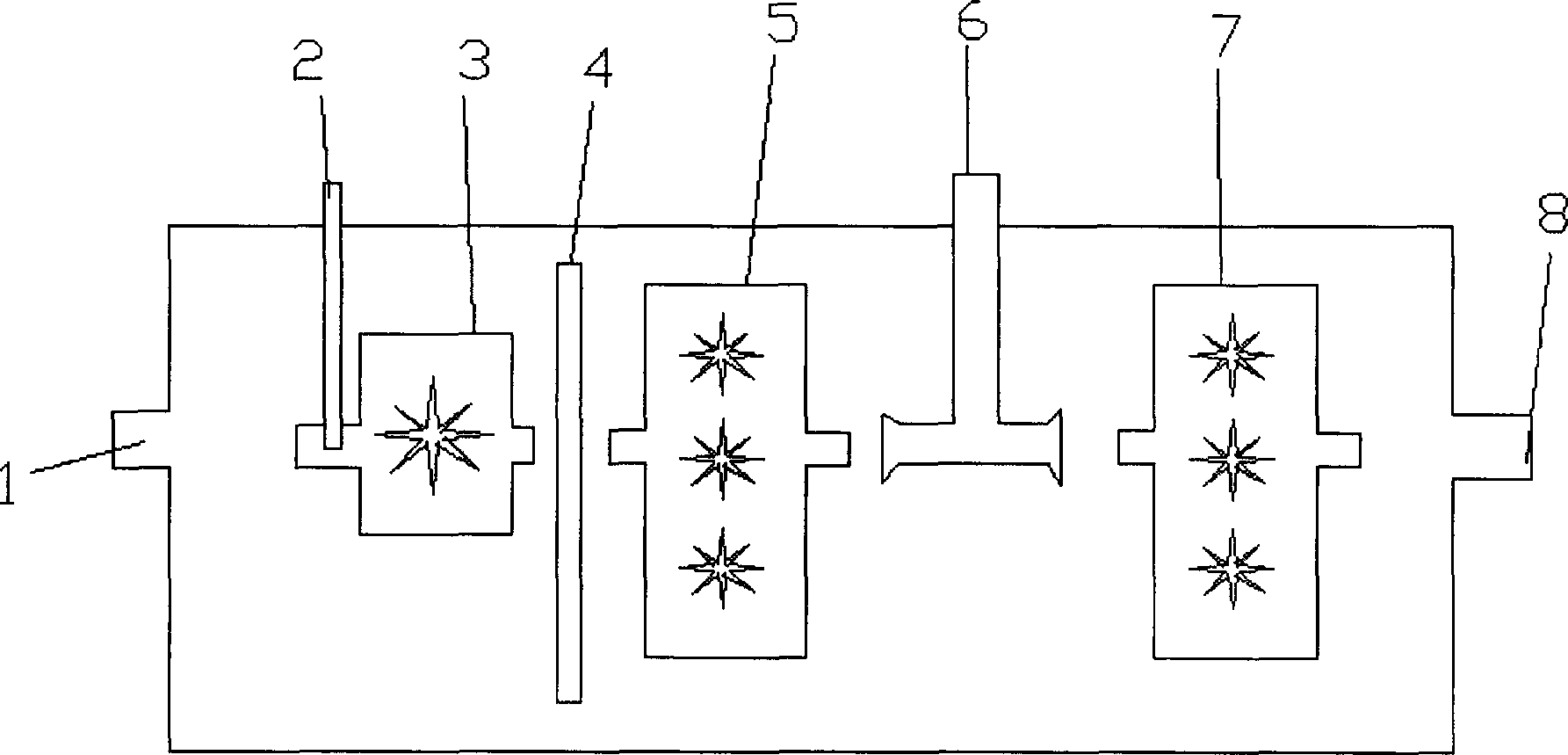

河道臭水经过进水口进入微泡泵，通过隔网对河道臭水进行处理，处理后 的水进入二级泵，水经过二级泵流出的水泡再进入射流器，将气液混合，经过 射流器的水再进入三级泵，出来的水泡更加地小，水通过装置的出水口流出。
本发明的有益效果：
1、除臭效果很好、净化效果好;
2、运行稳定、适应性好，具有结构简单、易于操作、占地面积小、设备高 效实用、无二次污染，易于维护，环保节能。
