申请日2012.08.15
公开(公告)日2013.01.30
IPC分类号B01D21/02
摘要
本实用新型是一种混凝土搅拌站污水沉淀池。由一级沉淀池、二级沉淀池、三级沉淀池，依次连接组成，一级沉淀池、二级沉淀池和三级沉淀池由沉淀池隔墙分隔，一级沉淀池底板为斜坡道，沉淀池隔墙上设有溢水口。在三级沉池内设置回收潜水泵。本实用新型改善了污水沉淀效果，经过三级沉淀后的水质得到了改善，可以直接回收利用用于拌制混凝土，实现了污水“零”排放，避免了污染环境;一级沉淀池底板设计成斜坡道结构，方便了机械清渣，提高了工效，降低了成本，改善了文明施工。
权利要求书
1.一种混凝土搅拌站污水沉淀池，其特征在于由一级沉淀池、二级沉淀池、三级沉淀池，依次连接组成，一级沉淀池、二级沉淀池和三级沉淀池由沉淀池隔墙分隔，一级沉淀池底板为斜坡道，沉淀池隔墙上设有溢水口。
2. 根据权利要求1所述的混凝土搅拌站污水沉淀池，其特征在于在三级沉池内设置回收潜水泵。
说明书
一种混凝土搅拌站污水沉淀池
技术领域
本实用新型属于水利水电建筑工程、工业民用建筑工程领域，具体涉及一种用于混凝土搅拌站的污水处理设施。
背景技术
目前，水利水电工程、工业民用建筑工程中，对于混凝土搅拌站产生的生产污水采用常规的沉淀池进行沉淀处理，各级沉淀池均为长方体结构，沉淀处理效果差，难以直接对沉淀后的废水进行回收利用;各级沉淀池淤积严重，只能采用人工清渣，工效低，施工成本较高，并且增加了安全文明施工管理难度。
发明内容
本实用新型的目的是克服了传统的污水沉淀池处理效果不佳、第三级沉淀池的废水不能直接利用的不足以及人工清渣工效低、成本高的不足之处，提供一种沉淀效果好、清渣方便的混凝土搅拌站污水沉淀池。

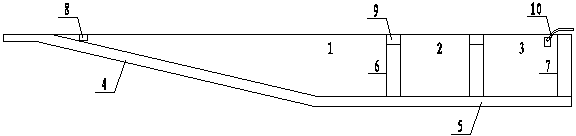

本实用新型的技术方案是：混凝土搅拌站污水沉淀池由一级沉淀池、二级沉淀池、三级沉淀池，依次连接组成，一级沉淀池、二级沉淀池和三级沉淀池由沉淀池隔墙分隔，一级沉淀池底板为斜坡道，沉淀池隔墙上设有溢水口。
污水自斜坡道顶端流入一级沉淀池，增加了污水流经的路径，强化了一级沉淀效果，改善了二级、三级沉淀池内的水质，为一级沉淀池利用机械(装载机)清渣创造了便利条件。
本实用新型具有的优点：一是改善了污水沉淀效果，主要沉渣都集中在一级沉淀池内，二、三级内的沉渣极少，经过三级沉淀后的水质得到了改善，可以直接回收利用用于拌制混凝土，实现了污水“零”排放，避免了污染环境;二是一级沉淀池底板设计成斜坡道结构，方便了机械清渣，提高了工效，降低了成本，改善了文明施工。
