申请日2012.04.18
公开(公告)日2012.08.01
IPC分类号C02F9/08; C02F1/78; C02F1/44; C02F1/42; C02F1/28
摘要
一种便携式野外水处理装置，由进水口、PE水管、5μm pp纤维滤芯、臭氧发生管、颗粒活性炭滤芯、离子交换树脂滤芯、1μm pp纤维保安滤芯、单向阀、一级增压泵、一级减压阀、纳滤膜滤芯、二级增压泵、二级减压阀、RO反渗透膜滤芯、椰壳活性炭后置滤芯、加热罐、出水口、充电控制器、铅酸电池组、断路器、逆变器、温控开关、电缆等组成。运行一种便携式野外水处理装置时，闭合断路器后设备开始工作，然后调节一级减压阀压力值至0.1～0.15MPa左右，调节二级减压阀压力至0.4～0.5MPa左右，从PE管末端出水口排出的水即为处理后的符合饮用标准的纯水。
权利要求书

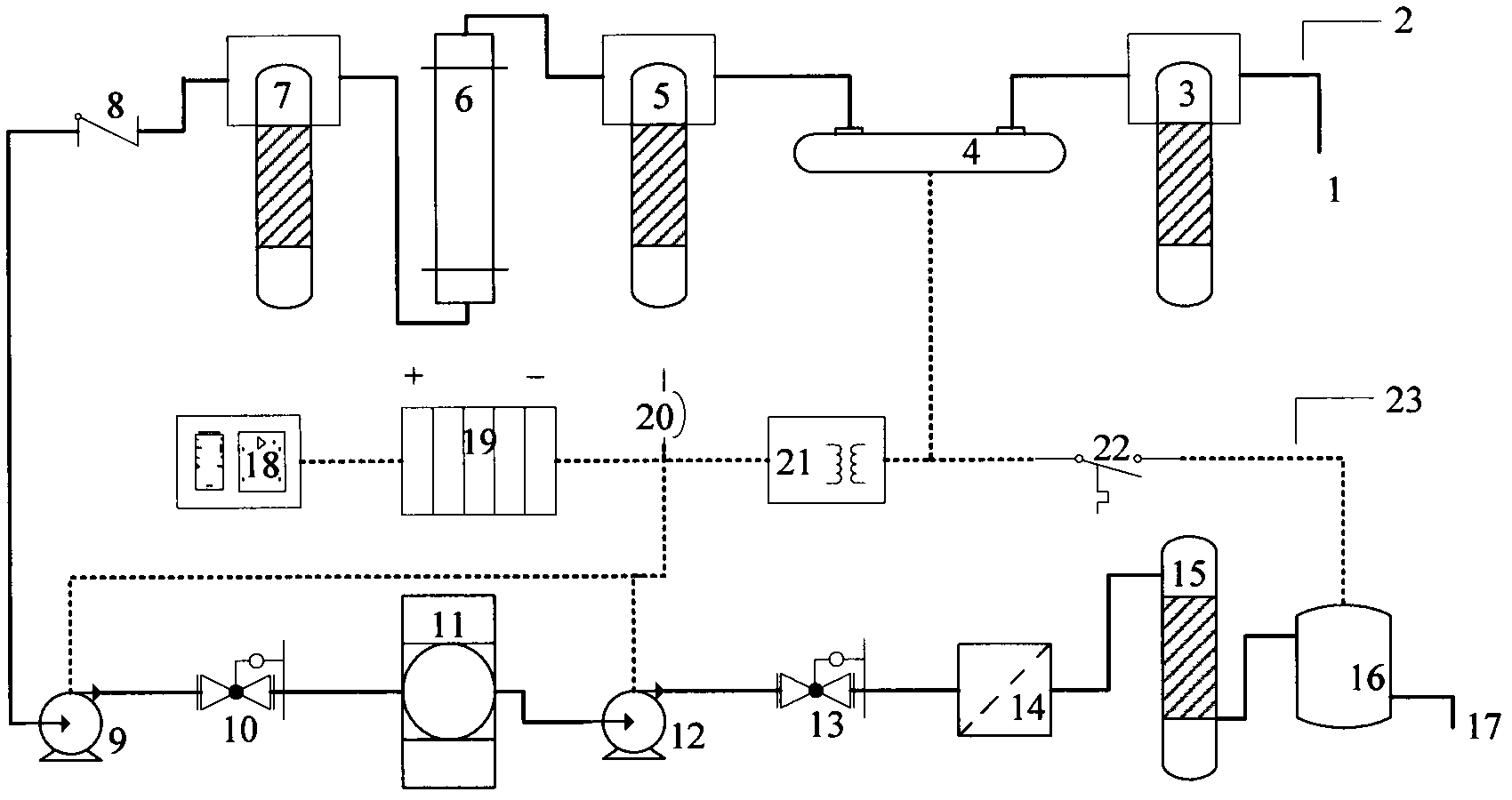

1.一种便携式野外水处理装置，其特征在于：由进水口(1)、PE水管(2)、5μm pp纤维滤 芯(3)、臭氧发生管(4)、颗粒活性炭滤芯(5)、离子交换树脂滤芯(6)、1μm pp纤维保安 滤芯(7)、单向阀(8)、一级增压泵(9)、一级减压阀(10)、纳滤膜滤芯(11)、二级增压 泵(12)、二级减压阀(13)、RO反渗透膜滤芯(14)、椰壳活性炭后置滤芯(15)、加热罐(16)、 出水口(17)、充电控制器(18)、铅酸电池组(19)、断路器(20)、逆变器(21)、温控开关 (22)、电缆(23)等组成。
说明书
一种便携式野外水处理装置
技术领域
本发明涉及一种水处理装置，具体涉及一种能够在高山、高原及沙漠地区等野外恶劣环 境中提供纯净、安全饮用水的便携式水处理装置。
背景技术
在目前的野外考察、探险中，饮用水的安全问题一直是困扰野外活动的限制性因素。在 一些高山、高原及沙漠地区，由于远离市政给水管网，常常在野外生存中采用天然水源作为 饮用水源。把这些天然水源直接作为饮用水源存在巨大安全隐患，因为受当地地质构造、水 文循环及动植物生态过程等物质循环过程的影响，在一些天然水体中可能矿化度十分高，悬 浮物较多，重金属含量较高，放射性物质含量较高，有机质相对富集，以及可能存在藻类、 细菌、病毒及其他致病微生物的情况。目前的野外便携式水处理装置，往往存在有功能单一， 只能对水体做简单的处理，存在通用性和野外适应性不高的问题，因此十分有必要设计一种 能够全面、安全及高效处理潜在污染物的便携式野外水处理装置。
发明内容
本发明解决的技术问题是：鉴于目前现有的野外水处理装置存在处理后水质可能不达标 的安全隐患，本发明旨在提供一种充分考虑到水体矿化度、悬浮物、重金属、放射性物质以 及致病微生物等影响的，并且能够提供安全、可靠、优质饮用水的便携式野外水处理装置。
本发明为解决其技术问题所采取的技术方案是：
本发明采用微滤技术、臭氧氧化消毒、活性炭吸附、纳滤、逆渗透等工艺过程，能够彻 底去除悬浮物、重金属、放射性物质、有机质、致病微生物等有害物质，并且该系统体积小， 便于安装。为达到上述目的，本发明提供了一种便携式野外水处理装置，由进水口、PE水管、 5μm pp纤维滤芯、臭氧发生管、颗粒活性炭滤芯、离子交换树脂滤芯、1μm pp纤维保安滤芯、 单向阀、一级增压泵、一级减压阀、纳滤膜滤芯、二级增压泵、二级减压阀、RO反渗透膜滤 芯、椰壳活性炭后置滤芯、加热罐、出水口、充电控制器、铅酸电池组、断路器、逆变器、 温控开关、电缆等组成，在5μm pp纤维滤芯进水口处连接一段PE水管作为进水口，在5μm pp纤维滤芯出水口处用PE水管和臭氧发生管进水口连接，臭氧发生管出水口处用PE水管与 颗粒活性炭滤芯的进水口处连接，在颗粒活性炭滤芯的出水口处，用PE水管与离子交换树 脂滤芯进水口连接，在离子交换树脂滤芯出水口处，用PE水管与1μm pp纤维保安滤芯的进 水口处连接，在1μmpp纤维保安滤芯的出水口处用PE水管与单向阀进水口连接，在单向阀 的出水口处用PE水管与一级增压水泵进水口连接，在一级增压水泵出水口处用PE水管与一 级减压阀进水口连接，在一级减压阀出水口处用PE水管与纳滤膜滤芯连接，在纳滤膜滤芯 出水口处用PE水管与二级增压泵进水口连接，在二级增压泵出水口用PE水管与RO反渗透 膜滤芯进水口连接，在RO反渗透膜滤芯的出水口处用PE水管与椰壳活性炭后置滤芯进水口 连接，在椰壳活性炭后置滤芯出水口处用PE水管与加热罐连接，加热罐出排水口用一段PE 水管连接作为出水口，此管中排出的水为温度适宜、安全、可靠、卫生的的纯净水。控制部 分：充电控制器的电源端口用电缆接至220v交流电，充电控制器的充电控制24v端口用电缆 接至铅酸电池组，将铅酸电池组通过电缆连接至断路器，在断路器处并联出两条电缆，一条 电缆连接至一级增压泵和二级增压泵，另一条电缆接至逆变器，通过逆变器将DC 24v转化为 AC 220V，然后在逆变器输出端并联出两条电缆，一条电缆连接至臭氧发生管，另外一条电 缆连接至温控开关，然后从温控开关的输出端用电缆连接至加热罐。运行一种便携式野外水 处理装置时，闭合断路器后设备开始工作，然后调节一级减压阀压力值至0.1～0.15MPa左右， 调节二级减压阀压力至0.4～0.5MPa左右，从PE管末端出水口排出的水即为处理后的符合饮 用标准的纯水。
本发明的优点和积极效果为：
1.能够十分有效地去除天然水体中的矿化度、悬浮物、重金属及致病微生物;
2.能够十分有效地去除水中的放射性物质;
3.体积较小，结构简单;
4.能够广泛适用于对各种天然水体的处理，具有较高的环境适应性。
