申请日2011.09.11
公开(公告)日2013.03.27
IPC分类号E03D1/33; E03D1/00
摘要
本发明公开了一种废水净水结合冲厕装置，属于给水排水技术领域，包括水箱主体、水箱盖、废水水箱、自来水水箱、联动排水装置、浮球、自来水水箱冲水装置、废水水箱冲水装置、隔板、溢水孔、自来水进水管和废水进水管，水箱主体由隔板分成大小不一的两个水箱，废水水箱的容量大于自来水水箱的容量，联动排水装置安装在隔板的上方，联动排水装置在废水水箱的一端接有浮球，联动排水装置的另一端用绳子接在自来水水箱冲水装置的下方;有益效果是：利用回收生活废水，废水净水先后冲厕，节省净水资源，同时使卫生洁具保持干净，无异味。
权利要求书

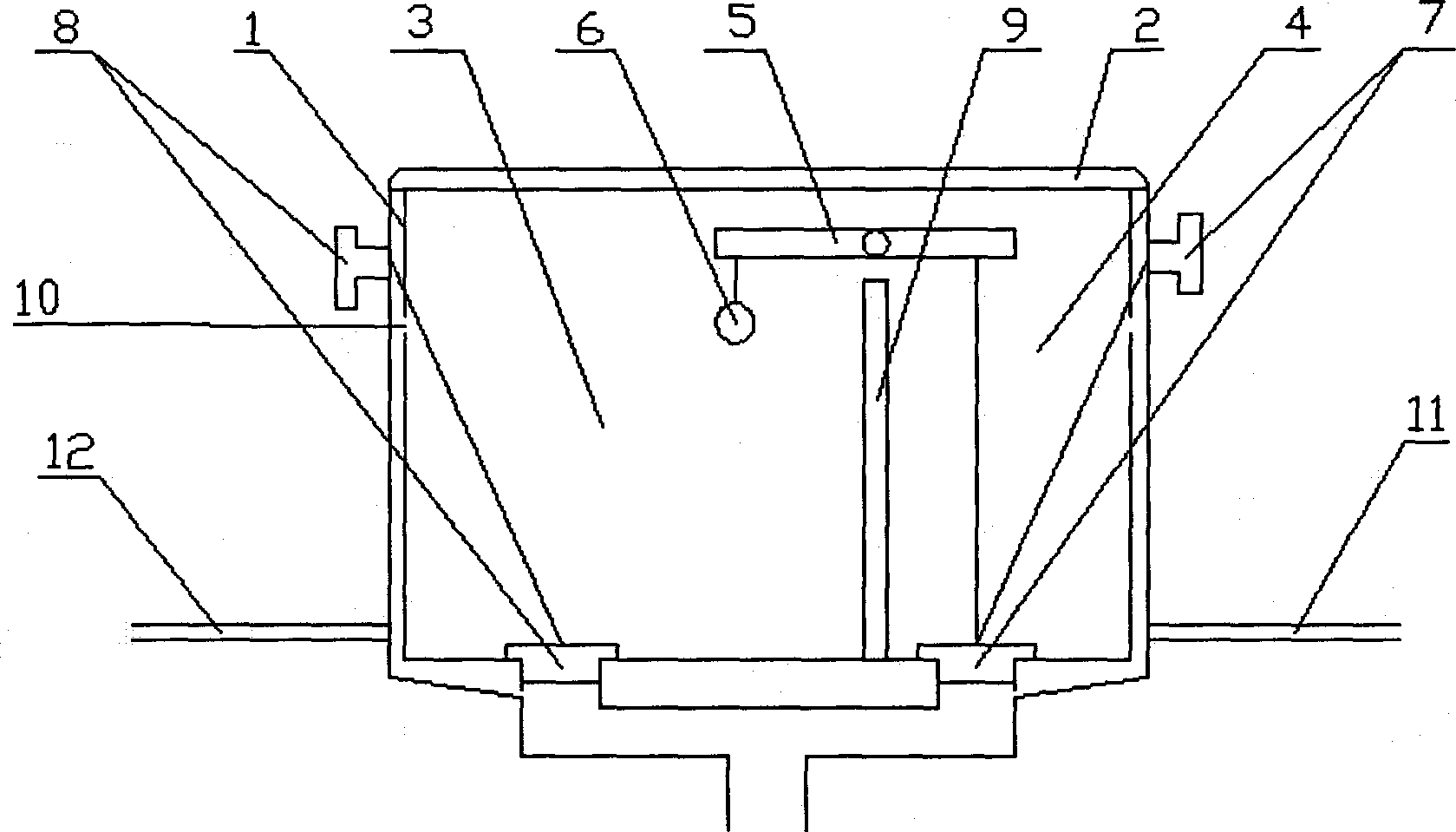

1.一种废水净水结合冲厕装置，包括水箱主体(1)、水箱盖(2)、废水水箱(3)、自来 水水箱(4)、联动排水装置(5)、浮球(6)、自来水水箱冲水装置(7)、废水水箱冲水装置 (8)、隔板(9)、溢水孔(10)、自来水进水管(11)和废水进水管(12)，其特征在于所述 的水箱主体(1)由隔板(9)分成大小不一的两个水箱，废水水箱(3)的容量大于自来水水 箱(4)的容量，所述的联动排水装置(5)安装在隔板(9)的上方，联动排水装置(5)在 废水水箱(3)的一端接有浮球，联动排水装置(5)的另一端用绳子接在自来水水箱冲水装 置(7)的下方。
说明书
废水净水结合冲厕装置
技术领域
本发明涉及一种废水净水结合冲厕装置，属于给水排水技术领域。
背景技术
近年来，随着经济的快速发展，全球气候变暖等因素影响，用水量也随着增加，节约用水越来越受到重视，目前，家用冲厕的水箱一般是与自来水管道连接，用净水直接冲厕，每年消耗大量的净水资源，而冲厕对水的洁净程度要求不高，家庭的生活废水如洗菜，洗手，洗脸的水完全可以用来冲厕，但是生活废水都或多或少存在异味，用废水冲厕过后，会留有废水的异味，无法使卫生间保持干净。
发明内容
针对上述现有技术存在的问题，本发明提供一种废水净水结合冲厕装置，能够利用回收生活废水，废水净水先后冲厕，节省净水资源，同时使卫生洁具保持干净，无异味。
为了实现上述目的，本发明采用的技术方案是：一种废水净水结合冲厕装置，包括水箱主体、水箱盖、废水水箱、自来水水箱、联动排水装置、浮球、自来水水箱冲水装置、废水水箱冲水装置、隔板、溢水孔、自来水进水管和废水进水管，水箱主体由隔板分成大小不一的两个水箱，废水水箱的容量大于自来水水箱的容量，联动排水装置安装在隔板上方，联动排水装置在废水水箱的一端接有浮球，联动排水装置的另一端用绳子接在自来水水箱冲水装置的下方。
本发明的有益效果是：回收利用生活废水，废水净水先后冲厕，节省净水资源，同时使卫生洁具保持干净，无异味。
