高效气浮污水处理技术

发布时间:2018-9-12 14:11:14  中国污水处理工程网

  申请日2011.09.07

  公开(公告)日2012.04.25

  IPC分类号C02F1/52; C02F1/24

  摘要

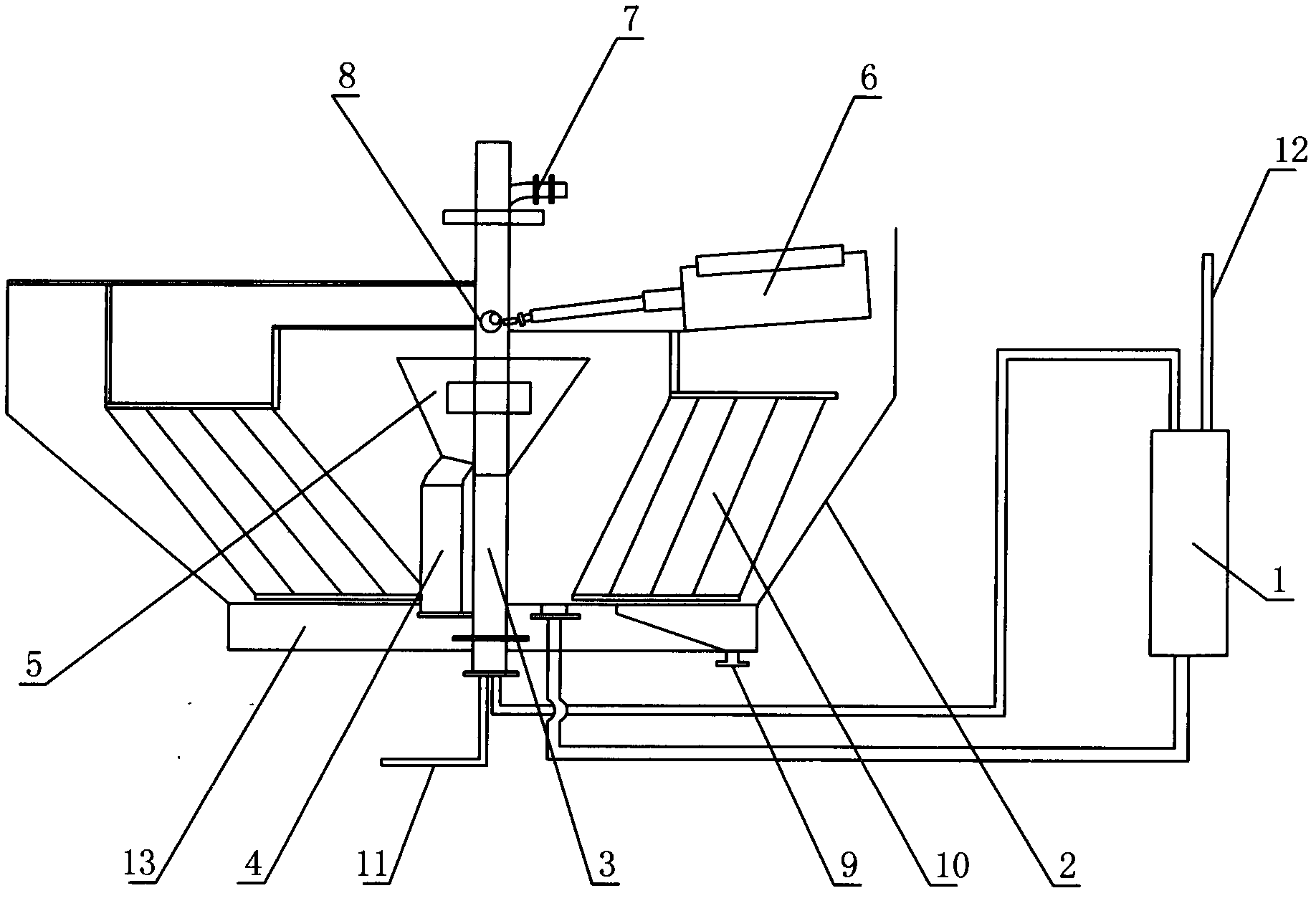

  本实用新型提供一种高效气浮污水处理装置,属于污水处理技术领域,其结构包括浅层气浮池、池内设置有倾斜沉淀区,浅层气浮池的中心贯穿设置有中心管,中心管上部设置有旋转分配管、布水管和撇泥装置,进气管连接高效溶气管,浅层气浮池底部通过管路连通至高效溶气管,高效溶气管回流连通到中心管底端进料。该高效气浮污水处理装置采用高效溶气管大幅度地减小了微气泡的直径。大大的改变了水分子的表面张力强度,能吸附溶解于水的交替大分子,极大地提高了处理效率,高效溶气管的设计使体积变小,溶气效率高,结构紧凑,工作效率高。

  权利要求书

  1.高效气浮污水处理装置,包括浅层气浮池、池内设置有倾斜沉淀区, 浅层气浮池的中心贯穿设置有中心管,中心管上部设置有旋转分配管、布水管 和撇泥装置,其特征在于进气管连接高效溶气管,浅层气浮池底部通过管路连 通至高效溶气管,高效溶气管回流连通到中心管底端进料。

  2.根据权利要求1所述的高效气浮污水处理装置,其特征在于中心管底 端与污水进水管连接,中心管上设置有中央旋转装置,中央旋转装置底部连接 排渣管,浅层气浮池下方设置有排泥槽,排渣管连接到排泥槽内,排泥槽通过 排泥口连通至浅层气浮池外部。

  说明书

  高效气浮污水处理装置

  技术领域

  本实用新型涉及污水处理技术领域,具体地说是一种高效气浮污水处理装 置。

  背景技术

  一般的,气浮净水技术在国内外应用广泛。气浮装置有分散空气气浮法、 电解气浮法、压力溶气气浮法等,目前压力溶气气浮法应用最广。近年来刚刚 浅层气浮装置逐渐得到广泛使用。

  气浮池是利用高度分散的微小气袍作为载体粘附于废水中的悬浮污染物, 使其浮力大于重力和阻力,从而使污染物上浮至水面,形成泡沫,然后用刮渣 设备自水面刮除泡沫,实现固液或液液分离。

  传统气浮装置其进水多均为固定式,分离过程为动态,其固液分离过程是 在水流不稳定的状态下进行的,且互相干扰,给浮渣的上升分离造成不利的影 响。有的气浮装置采用静态进水,动态出水,同样动态出水多带浮渣,这也给 浮渣的分离造成不利的影响。

  发明内容

  本实用新型的技术任务是解决现有技术的不足,提供一种高效气浮污水处 理装置。

  本实用新型的技术方案是按以下方式实现的,该高效气浮污水处理装置, 其结构包括浅层气浮池、池内设置有倾斜沉淀区,浅层气浮池的中心贯穿设置 有中心管,中心管上部设置有旋转分配管、布水管和撇泥装置,进气管连接高 效溶气管,浅层气浮池底部通过管路连通至高效溶气管,高效溶气管回流连通 到中心管底端进料。

  中心管底端与污水进水管连接,中心管上设置有中央旋转装置,中央旋转 装置底部连接排渣管,浅层气浮池下方设置有排泥槽,排渣管连接到排泥槽内, 排泥槽通过排泥口连通至浅层气浮池外部。

  本实用新型与现有技术相比所产生的有益效果是:

  该高效气浮污水处理装置采用高效溶气管大幅度地减小了微气泡的直径。 微气泡直径平均仅约5μm,与现阶段技术平均约120μm的水平比较至少减小了 10倍,这大大的改变了水分子的表面张力强度,并且微气泡带有一定的电荷, 能吸附溶解于水的交替大分子。污水在净化池中的停留时间由传统气浮的30~ 40分钟减至仅需3~5分钟,极大地提高了处理效率,高效溶气管的设计使体积 变小,溶气效率高,结构紧凑,工作效率高。

  该高效气浮污水处理装置设计合理、结构简单、安全可靠、使用方便、易 于维护,该高效气浮污水处理装置可适用于石化、纺织、食品、造纸、印染、 酿造、制药、制革等工业污水处理及城市生活污水处理工艺中通过气浮池的高 效曝气,分离水和悬浮物,是传统气浮设备的替代产品。
