申请日2012.12.06
公开(公告)日2013.03.27
IPC分类号C02F103/16; C02F9/04
摘要
本发明公开了一种电镀废水自溢流处理方法及其系统，包括废水池、反应池、1#过渡池、2#过渡池、沉淀池、砂滤池和外排池，废水从废水 池进入反应池，在反应池反应后的废水进入1#过渡池，通过1#过渡池后进入pH调节池，通过pH调节池后再进入2#过渡池，通过2#过渡池后进入沉淀池沉淀，沉淀后的上部清水进入砂滤池过滤，过滤后的滤液进入外排池。本发明的技术方案在处理过程中，各过渡池废水浓度变动小，从而使处理投药量减小，同时废水处理只需用一台污水泵，减小了废水处理运行费用。
权利要求书
1.一种电镀废水自溢流处理方法，其特征在于，包括：
沉降反应，用于六价铬还原;
第一次过渡，用于药液综合;
PH调节，用于提供相关重金属还原反应的PH条件;
第二次过渡，用于药业综合，从分反应至稳定值;
沉淀，用于有害物质沉淀;
过滤，用于处理水中的悬浮物过滤，使排放水清澈;
排放，用于将过滤后的上部清水排至外排池。
2.一种实现如权利要求1所述电镀废水自溢流处理方法的系统，其特征在 于，包括废水池、反应池、1#过渡池、2#过渡池、沉淀池、砂滤池和外 排池，废水从废水池进入反应池，在反应池反应后的废水进入1#过渡池， 通过1#过渡池后进入PH调节池，通过PH调节池后再进入2#过渡池， 通过2#过渡池后进入沉淀池沉淀，沉淀后的上部清水进入砂滤池过滤， 过滤后的滤液进入外排池。
3.根据权利要求1所述的电镀废水自溢流处理系统，其特征在于，所述废 水池与反应池之间设置有水泵，通过该水泵将废水池中的废水抽入反应 池内。
4.根据权利要求1所述的电镀废水自溢流处理系统，其特征在于，所述反 应池与1#过渡池之间设置有第一溢流孔。
5.根据权利要求4所述的电镀废水自溢流处理系统，其特征在于，所述第 一溢流孔中心距离池口100毫米。
6.根据权利要求1所述的电镀废水自溢流处理系统，其特征在于，所述1# 过渡池5与PH调节池4之间设置有第二溢流孔。
7.根据权利要求6所述的电镀废水自溢流处理系统，其特征在于，所述第 二溢流孔中心距离池口200毫米。
8.根据权利要求1所述的电镀废水自溢流处理系统，其特征在于，所述2# 过渡池与沉淀池之间设置有第三溢流孔。
9.根据权利要求1所述的电镀废水自溢流处理系统，其特征在于，所述沉 淀池与沙滤池之间设置有第四溢流孔。
10.根据权利要求1所述的电镀废水自溢流处理系统，其特征在于，所述沙 滤池与外排池之间设置有第五溢流孔。
说明书
电镀废水自溢流处理方法及其系统
技术领域
本发明涉及电镀废水处理技术领域，具体涉及一种电镀废水自溢流处理方 法及其系统。
背景技术
现有电镀废水处理状况：
操作过程中，废水池中废水通过污水泵抽入反应池反应后，通过污水泵抽 入PH调节池反应后，再通过污水泵抽入沉淀池沉淀，上部清水流入砂滤池，过 滤到外排池。
现有技术的不足之处：处理过程中废水的浓度变化比较大，因此各反应池 废水浓度变动也大，从而使处理投药量不易控制，导致投药量增大，同时各反 应池之间需用多台污水泵，增加了废水处理运行费用。其一、水处理工艺中需 要涉及很多的废水流动环节，常需要20多个水泵来实现废水在各处理工位的变 动。由于废水是强腐蚀混合液体，对水泵的腐蚀很大并常常造成水泵的失效， 其结果就是水的流转不可靠、维护及管理复杂、能耗高;其二、水处理流动环 节容易形成混合的不充分，化学反应的不充分，造成投入药剂浪费增加。
发明内容
本发明克服了现有技术的不足，提供一种电镀废水自溢流处理方法及其系 统，用于减少废水流动的环节，并节约能源。
考虑到现有技术的上述问题，根据本发明公开的一个方面，本发明采用以 下技术方案：
一种电镀废水自溢流处理方法，包括：
沉降反应，用于六价铬还原，便于沉降反应;
第一次过渡，用于药液综合;
PH调节，用于提供相关重金属还原反应的PH条件;
第二次过渡，用于药业综合，从分反应至稳定值;
沉淀，用于有害物质沉淀，将大部分重金属等有害物质和水分离沉淀下来;
过滤，用于处理后水中的悬浮物过滤，减小排放水中的悬浮物，使排放水 清澈;
排放，用于将过滤后的上部清水排至外排池。

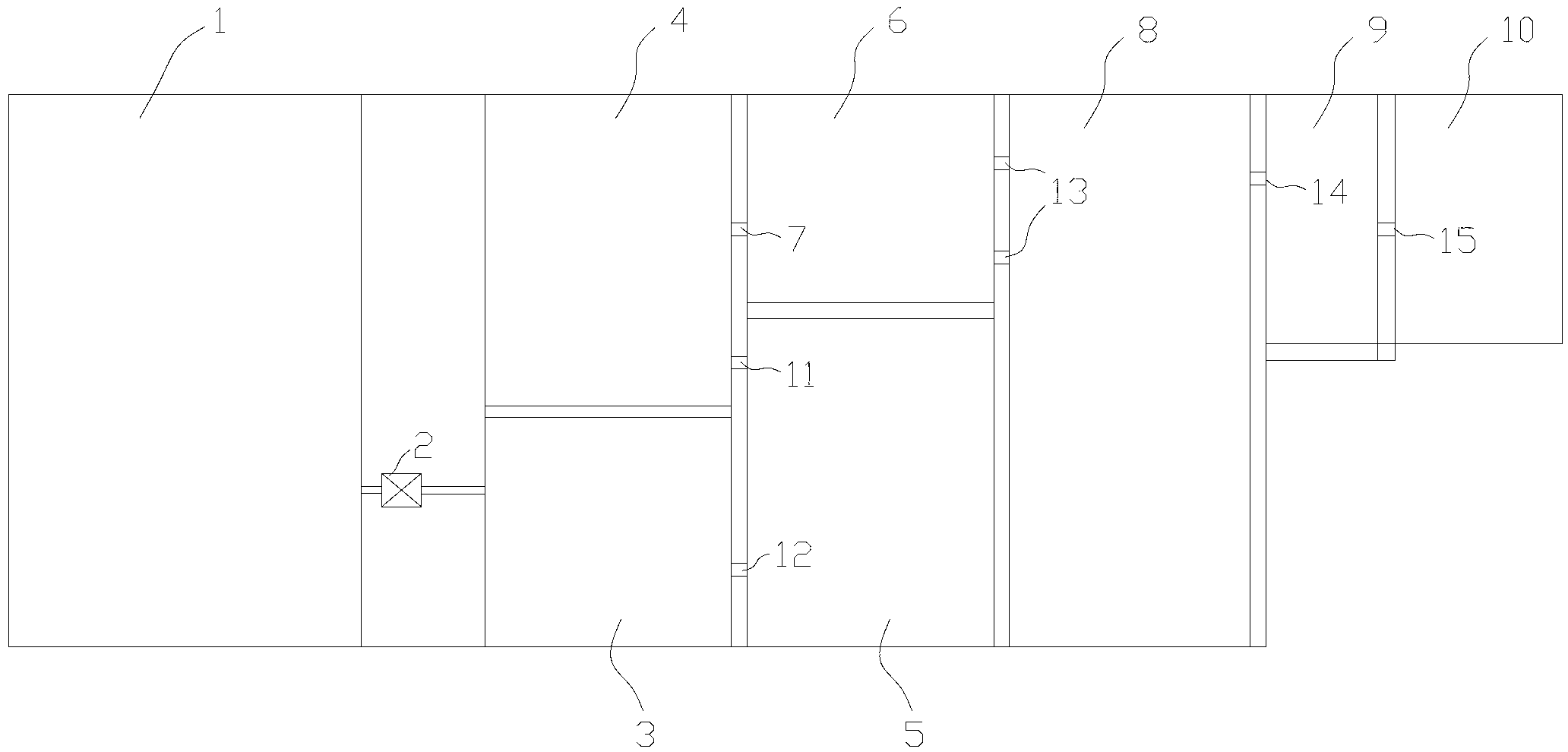

为了更好的实现上述的方法，公开一种电镀废水自溢流处理方法的系统， 包括废水池、反应池、1#过渡池、2#过渡池、沉淀池、砂滤池和外排池，废水 从废水池进入反应池，在反应池反应后的废水进入1#过渡池，通过1#过渡池后 进入PH调节池，通过PH调节池后再进入2#过渡池，通过2#过渡池后进入沉淀池 沉淀，沉淀后的上部清水进入砂滤池过滤，过滤后的滤液进入外排池。
为了更好地实现本发明，进一步的技术方案是：
在本发明的一个实施例中，所述废水池与反应池之间设置有水泵，通过该 水泵将废水池中的废水抽入反应池内。
在本发明的一个实施例中，所述反应池与1#过渡池之间设置有第一溢流孔。
在本发明的一个实施例中，所述第一溢流孔中心距离池口100毫米。
在本发明的一个实施例中，所述1#过渡池5与PH调节池4之间设置有第二溢 流孔。
在本发明的一个实施例中，所述第二溢流孔中心距离池口200毫米。
在本发明的一个实施例中，所述2#过渡池与沉淀池之间设置有第三溢流孔。
在本发明的一个实施例中，所述沉淀池与沙滤池之间设置有第四溢流孔。
本发明还可以是：
在本发明的一个实施例中，所述沙滤池与外排池之间设置有第五溢流孔。
与现有技术相比，本发明的有益效果之一是：
本发明的技术方案在处理过程中，各过渡池废水浓度变动小，从而使处理 投药量减小，同时废水处理只需用一台污水泵，减小了废水处理运行费用。
在实施中发现其一、提高了药剂的使用效率，药剂使用量减少了9.8%，使 排除物固体在原工艺基础上减少了6.5%.并增加了水不理的可靠性，控制物排放 效果有明显改善，平均有害物排放浓度在原基础上减少12%左右。
其二、无泵运行后，实现了无能耗流传运行，直接省去有泵工艺耗电约80KW. 每月减少水泵维护费用约800元，省去维护工时约120工时，减少停机维护时间 两天。
