申请日2011.02.25
公开(公告)日2011.11.30
IPC分类号C02F9/14
摘要
本实用新型公开一种使用方便，设计合理的造纸废水再生系统，依次包括集水池、第一提升泵、初级沉淀池、好氧反应池、二次沉淀池、气浮池、调节池、反应池、第二提升泵、活性炭过滤器、多介质过滤器、水泵、过滤装置、过滤器和反渗透装置，渗透装置设有排液管，过滤器的进口处设有添加口，所述反应池与过滤装置之间设有回收管，所述过滤装置为超滤装置，所述过滤器为精密过滤器。
权利要求书
1.一种造纸废水再生系统，其特征在于：包括集水池、第一提升泵、初级 沉淀池、好氧反应池、二次沉淀池、气浮池、调节池、反应池、第二提升泵、 活性炭过滤器、多介质过滤器、水泵、过滤装置、过滤器和反渗透装置，集水 池的出口连接于第一提升泵的进口，第一提升泵的出口连接于初级沉淀池的进 口，初级沉淀池的出口连接于好氧反应池的进口，好氧反应池的出口连接于二 次沉淀池的进口，二次沉淀池的出口连接于气浮池的进口，气浮池的出口连接 于调节池的进口，调节池的出口连接于反应池的进口，反应池的出口连接于第 二提升泵的进口，第二提升泵的出口连接于活性炭过滤器的进口，活性炭过滤 器的出口连接于多介质过滤器的进口，多介质过滤器的出口连接于水泵的进口， 水泵的出口连接于过滤装置的进口，过滤装置的出口连接于过滤器的进口，过 滤器的出口连接于反渗透装置的进口，渗透装置设有排液管，过滤器的进口处 设有添加口。
2.根据权利要求1所述的造纸废水再生系统，其特征在于：所述反应池与 过滤装置之间设有回收管。
3.根据权利要求1或2所述的造纸废水再生系统，其特征在于：所述过滤 装置为超滤装置。
4.根据权利要求1或2所述的造纸废水再生系统，其特征在于：所述过滤 器为精密过滤器。
说明书
造纸废水再生系统
技术领域
本实用新型涉及一种废水再生系统，尤其是涉及一种造纸废水再生系统。
背景技术
我国每年排放的污水量很大，经处理后排放的又不多，对环境造成很大破 坏，我国各大水系都产生不同程度的污染，水环境严重恶化。长期以来，造纸 废水一直是制约纸业快速发展的问题之一，且如何处理造纸废水也是大家关注 的问题。所以，加强污水治理，使之不仅达标排放，而且可大量回用，是十分 必要的事情。如此一来，这对消除污染，改善水环境，缓解水资源的不足，节 约宝贵的水资源，及促进环保产业的发展等都是十分重要的;同时污水回用的 经济和社会效益，又反过来促进和带动污水再生再用的进一步发展，这样既实 现了污水的资源化，又推动了清洁生产。
水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化， 减少污染，以至达到废水回收、复用，充分利用水资源。我们应该寻求一种， 不仅可以处理造纸污水又可以对废水进行再生再利用的处理系统。
实用新型内容
因此，针对上述的问题，本实用新型提供了一种使用方便，设计合理的造 纸废水再生系统。

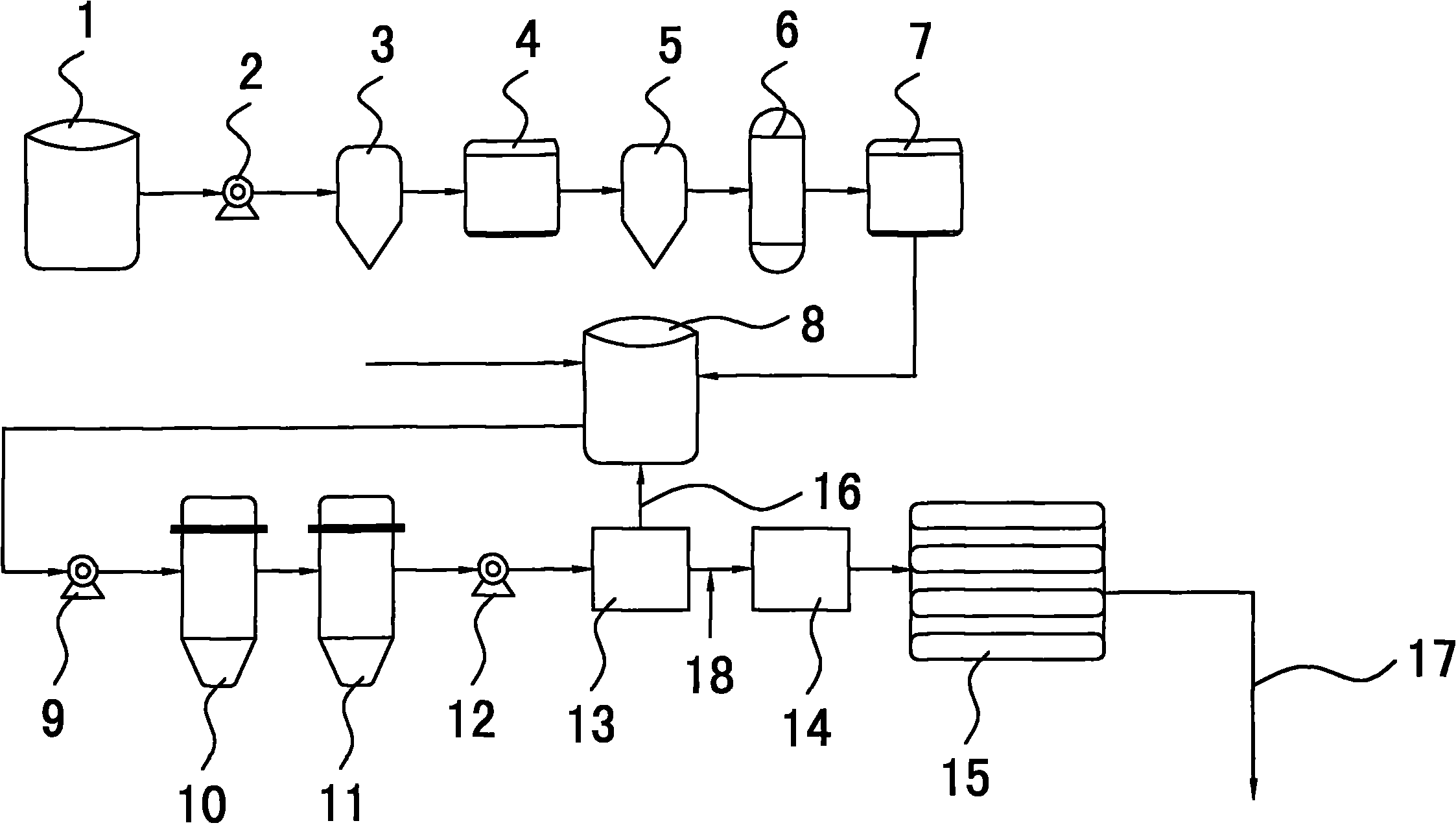

为达到上述目的，本实用新型是通过以下技术方案实现的：一种造纸废水 再生系统，包括集水池、第一提升泵、初级沉淀池、好氧反应池、二次沉淀池、 气浮池、调节池、反应池、第二提升泵、活性炭过滤器、多介质过滤器、水泵、 过滤装置、过滤器和反渗透装置，集水池的出口连接于第一提升泵的进口，第 一提升泵的出口连接于初级沉淀池的进口，初级沉淀池的出口连接于好氧反应 池的进口，好氧反应池的出口连接于二次沉淀池的进口，二次沉淀池的出口连 接于气浮池的进口，气浮池的出口连接于调节池的进口，调节池的出口连接于 反应池的进口，反应池的出口连接于第二提升泵的进口，第二提升泵的出口连 接于活性炭过滤器的进口，活性炭过滤器的出口连接于多介质过滤器的进口， 多介质过滤器的出口连接于水泵的进口，水泵的出口连接于过滤装置的进口， 过滤装置的出口连接于过滤器的进口，过滤器的出口连接于反渗透装置的进口， 渗透装置设有排液管，过滤器的进口处设有添加口。
进一步的改进是：所述反应池与过滤装置之间设有回收管。
进一步的改进是：所述过滤装置为超滤装置。
进一步的改进是：所述过滤器为精密过滤器。
通过采用前述技术方案，本实用新型的有益效果是：反应池与过滤装置之 间设有回收管，可以将过滤装置中未进入渗透装置的液体送入反应池中，重新 循环利用，减少排放量，提高废水的回收率。本实用新型的造纸废水再生系统 设计合理，使用方便，可有效地对造纸废水进行再生，且将对环境的污染降到 最低，提高水的循环再利用。
