申请日2011.02.22
公开(公告)日2011.08.03
IPC分类号C10G1/00; C02F11/00; C02F11/10
摘要
本发明涉及油田采油区污油泥处理设备，具体是一种逐级裂解蒸发式油砂油污泥处理装置。该裂解蒸发器由一、二、三级卧式筒体结构的裂解蒸发器组成，每个裂解蒸发器筒体上均设置有换热夹层，换热夹层内置入有与加热油炉连通的导热油，每个裂解蒸发器筒体内均装有推料螺旋，一级裂解蒸发器筒体上设置有进料口，其排料口与二级裂解蒸发器筒体的进料口连接，二级裂解蒸发器的出料口与三级裂解蒸发器的进料口连接，一级裂解蒸发器的水气排放口和二级裂解蒸发器的轻油气排放口通过油水气输出管道与油水气分馏塔连接，三级裂解蒸发器的混合油气排放口通过混合油气输出管道与混合油气分馏塔连接。本装置可实现边入料、边排渣、连续运行生产，效率明显提高。
权利要求书

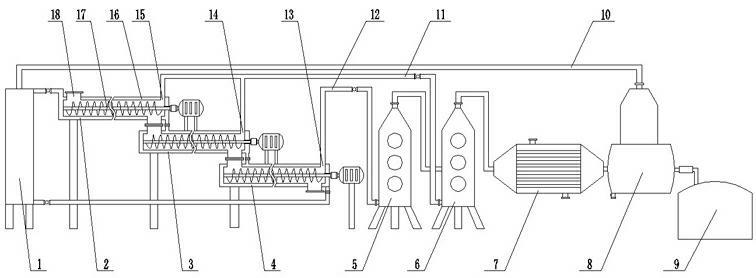

1.一种逐级裂解蒸发式油砂油污泥处理装置，包括裂解蒸发器、分馏塔、冷凝器、油水分离罐，其特征在于，所述裂解蒸发器由一、二、三级卧式筒体结构的裂解蒸发器组成，每个裂解蒸发器的筒体上均设置有换热夹层，所述换热夹层内置入有与加热油炉连通的导热油，每个裂解蒸发器的筒体内均装有推料螺旋，一级裂解蒸发器筒体一端设置有与供料泵连接的进料口，另一端筒体下部通过排料口与二级裂解蒸发器筒体一端的进料口连接，二级裂解蒸发器筒体下部的出料口与三级裂解蒸发器筒体一端的进料口连接，所述一级裂解蒸发器的水气排放口和二级裂解蒸发器的轻油气排放口通过油水气输出管道与油水气分馏塔连接，所述三级裂解蒸发器的混合油气排放口通过混合油气输出管道与混合油气分馏塔连接。
说明书
逐级裂解蒸发式油砂油污泥处理装置
技术领域
本发明涉及油田采油区污油泥处理设备，具体是一种逐级裂解蒸发式油砂油污泥处理装置。
背景技术
目前，有文献报道的油污泥的处理方法包括生物处理、冷冻解冻处理、溶剂萃取处理、焦化处理等，普遍存在能耗高、处理成本高、有二次环境污染、时间长、占地面积大、回收利用率低等问题，对污油泥的成分要求一搬过高，尤其当含杂质过多、油泥固化结块严重时，其分离装置基本难以完成油份和水份的蒸发。
发明内容
本发明旨在解决现有污油泥处理设备存在的上述问题，而提供一种安全实用、处理能力大、适宜工业化生产的逐级裂解蒸发式油砂油污泥处理装置。
本发明解决所述问题采用的技术方案是：一种逐级裂解蒸发式油砂油污泥处理装置，包括裂解蒸发器、分馏塔、冷凝器、油水分离罐，所述裂解蒸发器由一、二、三级卧式筒体结构的裂解蒸发器组成，每个裂解蒸发器的筒体上均设置有换热夹层，所述换热夹层内置入有与加热油炉连通的导热油，每个裂解蒸发器的筒体内均装有推料螺旋，一级裂解蒸发器筒体一端设置有与供料泵连接的进料口，另一端筒体下部通过排料口与二级裂解蒸发器筒体一端的进料口连接，二级裂解蒸发器筒体下部的出料口与三级裂解蒸发器筒体一端的进料口连接，所述一级裂解蒸发器的水气排放口和二级裂解蒸发器的轻油气排放口通过油水气输出管道与油水气分馏塔连接，所述三级裂解蒸发器的混合油气排放口通过混合油气输出管道与混合油气分馏塔连接。
与现有技术相比，本装置采用推料螺旋在三级裂解蒸发器内使油砂油污泥与高效裂解催化剂逐级反应，在不影响裂解蒸发效率的情况下，可相应降低裂解蒸发器单体容积，以使物料充分与导热油换热，快速吸收热量并依次将油水蒸发，实现边入料、边排渣、连续运行生产，生产效率明显提高。每个裂解蒸发器均由循环导热油加热，物料受热直接、均匀、安全，易于控制。
