污水处理厂初沉段污泥泵自动运行控制系统

发布时间:2018-10-11 16:25:19  中国污水处理工程网

  申请日2011.02.22

  公开(公告)日2011.10.12

  IPC分类号F04D15/00

  摘要

  本实用新型涉及一种用于污水处理厂的初沉段污泥泵自动运行控制系统,所述初沉段污泥泵包括若干个子站污泥泵,所述控制系统包括一上位机和若干个分别与所述子站污泥泵连接的子站PLC,且所述上位机分别与所述若干个子站PLC通讯连接,所述控制系统还包括一与所述上位机通讯连接的主站PLC,且该主站PLC分别与所述若干个子站PLC连接。本实用新型通过采用由与上位机通讯的主站PLC集中控制所有分别控制各个子站污泥泵的子站PLC的方式,以确保即使在上位机与子站PLC出现通讯故障时,子站污泥泵依然能够进行自动运行,从而彻底让操作人员解放双手,实现工业控制自动化。

  权利要求书

  1.一种用于污水处理厂的初沉段污泥泵自动运行控制系统,所述初沉段污泥泵包括若干个子站污泥泵,所述控制系统包括一上位机和若干个分别与所述子站污泥泵连接的子站PLC,且所述上位机分别与所述若干个子站PLC通讯连接,其特征在于,所述控制系统还包括一与所述上位机通讯连接的主站PLC,且该主站PLC分别与所述若干个子站PLC连接。

  说明书

  一种用于污水处理厂的初沉段污泥泵自动运行控制系统

  技术领域

  本实用新型涉及一种用于污水处理厂的初沉段污泥泵自动运行控制系统。

  背景技术

  目前,越来越多的污水处理厂开始采用先进的生物技术污水处理系统来实现水质的净化过程;这种污水处理系统的工作过程一般为:首先,通过粗细格栅的原污水经过格栅或者筛率器之后进入沉砂池,经过砂水分离的污水进入初次沉淀池(以下简称初沉池),以上为一级处理(即物理处理);然后,初沉池的出水经过生物处理设备进入二次沉淀池(以下简称初沉池),二沉池的出水经过消毒排放或者进入三级处理,一级处理结束到此为二级处理;三级处理可包括生物脱氮除磷法,混凝沉淀法,砂滤法,活性炭吸附法、离子交换法和电渗析法等。另外,二沉池的污泥一部分回流至初沉池或者生物处理设备,一部分进入污泥浓缩池,之后进入污泥消化池,经过脱水和干燥设备后,污泥被最后利用。

  在上述污水处理过程中,初沉池为最常用和最简单的处理有机固体物的方法之一,固体物在初沉池中不断地沉人池底,并作为初沉污泥在若干污泥泵的作用下不断地被排出。然而,这种初沉段的污泥泵目前多为人工手动操作或者由上位机集中控制、处理,然后再在单机启停模式下通过各个子站PLC自动控制各个污泥泵的启停,这种控制方式在当上位机和子站PLC之间的通讯出现故障时,将不能正常运行污泥泵的自动启停模式。因此,鉴于上述情况,现在迫切需要对这种污泥泵的自动运行控制系统进行改进。

  实用新型内容

  为了解决上述现有技术存在的问题,本实用新型旨在提供一种用于污水处理厂的初沉段污泥泵自动运行控制系统,以实现定时准点启停初沉段各个污泥泵的目的。

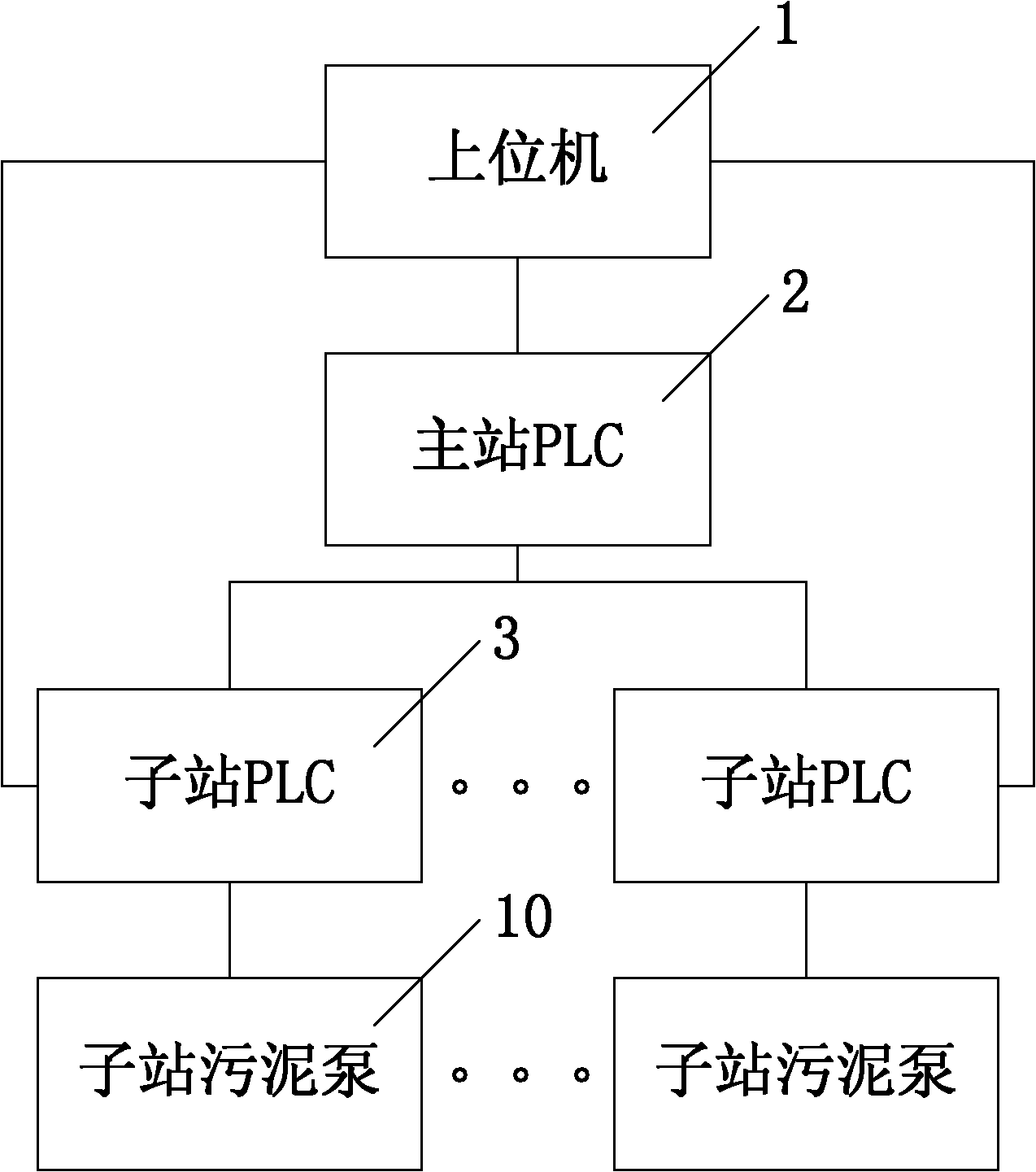

  本实用新型所述的一种用于污水处理厂的初沉段污泥泵自动运行控制系统,所述初沉段污泥泵包括若干个子站污泥泵,所述控制系统包括一上位机和若干个分别与所述子站污泥泵连接的子站PLC,且所述上位机分别与所述若干个子站PLC通讯连接,所述控制系统还包括一与所述上位机通讯连接的主站PLC,且该主站PLC分别与所述若干个子站PLC连接。

  由于采用了上述的技术解决方案,本实用新型通过采用由与上位机通讯的主站PLC集中控制所有分别控制各个子站污泥泵的子站PLC的方式,替代传统的由上位机集中控制、处理,再通过各子站PLC自动控制污泥泵的控制方式,以确保即使在上位机与子站PLC出现通讯故障时,子站污泥泵依然能够进行自动运行,从而彻底让操作人员解放双手,实现工业控制自动化。
