电镀漂洗废水在线回收方法及其设备

发布时间:2018-11-9 8:50:14  中国污水处理工程网

  申请日2010.03.30

  公开(公告)日2010.08.04

  IPC分类号C02F9/02; C02F103/16; C02F101/20; C02F1/44

  摘要

  本发明公开了一种电镀漂洗废水在线回收方法,依次有以下步骤:1)预处理;2)膜分离;3)清洗系统,其特征在于:步骤1)采用保安过滤器预处理;步骤2)采用集成膜组件分离;步骤3)采用自动清洗或手动清洗系统。还公开了一种电镀漂洗废水在线回收设备,采用一体化结构,保安过滤器的出水口通过管道和高压泵进水口相连;高压泵出水口通过管道和膜组件进水口相连;膜组件产水口和清水箱相连。本发明可以实现电镀漂洗废水处理资源化、减量化与循环利用,使废水中的贵重金属得到回收,占地少,操作简便灵活。根据清洗水的水质要求控制水量大小,确保清洗水满足镀件清洗质量要求,大幅度减少电镀生产水用量,减轻电镀废水中重金属污染。

  权利要求书

  1.一种电镀漂洗废水在线回收方法,依次有以下步骤:1)预处理;2)膜分离;3)清洗系统,其特征在于:

  所述步骤1)的预处理,是采用保安过滤器对电镀漂洗废水进行预处理;

  所述步骤2)的膜分离,是采用集成膜组件进行分离;

  所述步骤3)的清洗,是自动清洗和手动清洗中的一种。

  2.如权利要求1所述的电镀漂洗废水在线回收方法,其特征在于:

  所述步骤2)的集成膜组件是全部为RO膜组件、全部为NF膜组件,以及一部分为RO膜组件而另一部分为NF膜组件中的一种。

  3.如权利要求1或2所述的电镀漂洗废水在线回收方法,其特征在于:

  所述步骤2)的膜分离是在末级清洗槽内漂洗水的电导率大于设定的补水开始运行值由清水箱向末级清洗槽补水时开始运行;在末级清洗槽内漂洗水的电导率小于设定的补水停止运行值由清水箱停止向末级清洗槽补水时停止运行,所述设定的补水开始运行值大于所述设定的补水停止运行值。

  4.如权利要求3所述的电镀漂洗废水在线回收方法,其特征在于:

  所述步骤2)的膜分离的产水被重复利用,回流漂洗槽净化漂洗槽水质,而膜分离的浓水回流至进水箱,使进水箱里的废水不断被浓缩,所述进水箱内溶液电导率达到设定的最终浓缩液的相应值时,步骤2)的膜分离也停止运行,将浓缩液返回电镀槽。

  5.如权利要求1或2所述的电镀漂洗废水在线回收方法,其特征在于:

  所述步骤3)的清洗包括用膜分离的产水清洗和定期配制化学清洗液清洗。

  6.一种电镀漂洗废水在线回收设备,包括对电镀漂洗废水进行过滤的保安过滤器、压力容器、清水箱、设置在管道上的压力表和压力保护装置,以及对设备进行自动控制和在线监测的自控器,所述保安过滤器用于对电镀漂洗废水进行过滤,所述压力容器用于安装膜组件,所述清水箱用于存储处理后清洗膜组件的清水,其特征在于:

  采用一体化结构,所述保安过滤器的出水口通过管道和高压泵进水口相连,将废水泵入压力容器的高压泵,其出水口通过管道和膜组件的进水口相连;所述压力容器的产水口和清水箱相连;所述清水箱设有液位控制器和清水泵,其出水口通过管道和末级清洗槽相连,所述清水泵用于补充清水和清洗膜组件。

  7.如权利要求6所述的电镀漂洗废水在线回收设备,其特征在于:

  所述保安过滤器的进水管路上设有控制进水管路通断的进水管路电磁阀,该管道有一分支管道和镀槽相连,所述分支管道上设有控制分支管路通断的分支管路电磁阀,在进水箱内溶液电导率大于设定的最终浓缩液电导率时,分支管路电磁阀开启将浓缩液返回电镀槽。

  8.如权利要求6或7所述的电镀漂洗废水在线回收设备,其特征在于:

  所述集成膜组件的浓水管路包括进入进水箱管路和进入清水箱管路,所述进入进水箱管路设有控制进入进水箱管路通断的进水箱管路电磁阀,所述进入清水箱管路设有控制进入清水箱管路通断的清水箱管路电磁阀。

  9.如权利要求8所述的电镀漂洗废水在线回收设备,其特征在于:

  所述清水泵出口管路包括与末级漂洗槽相连管路和与膜组件进水口相连管路,所述与末级漂洗槽相连管路设有控制与末级漂洗槽相连管路通断的与末级漂洗槽相连管路电磁阀,所述与膜组件进水口相连管路设有控制与膜组件进水口相连管路通断的与膜组件进水口相连管路电磁阀。

  10.如权利要求9所述的电镀漂洗废水在线回收设备,其特征在于:

  还设有可由用户选择的自动或手动清洗控制部件,在自动清洗状态,设备停机时,与膜组件进水口相连管路电磁阀时开启,与末级漂洗槽相连管路电磁阀关闭,清水泵启动,清水进入膜组件进水口,冲洗管道中残液;冲洗干净后清水箱管路电磁阀开启,进水箱管路电磁阀关闭,进入循环清洗模式,对膜组件进行自动循环清洗。

  说明书

  一种电镀漂洗废水在线回收方法及其设备

  技术领域

  本发明涉及工业废水处理及资源回收领域,具体涉及一种电镀漂洗废水在线回收方法及其设备.

  背景技术

  镀件漂洗水是电镀废水的主要来源之一,同时,电镀废水中大多数重金属比较昂贵,有必要作为一种资源来回收,但是,现有的电镀漂洗废水处理尚未资源化、减量化与循环利用化,处理工艺步骤较复杂,采用蒸发法浓缩电镀漂洗废水成本高,而且,电镀生产线用水大多采用手动控制开启阀门,不能根据清洗水的水质要求控制水量大小,既影响电镀件的清洗质量,又不能合理利用清洗用水,甚至常出现长流水现象,不仅浪费水资源,还增加了废水排放量。

  发明内容

  本发明所要解决的一个技术问题是弥补上述现有技术的不足,提供一种电镀漂洗废水在线回收方法。

  本发明所要解决的另一个技术问题是弥补上述现有技术的不足,提供一种电镀漂洗废水在线回收设备。

  本发明的电镀漂洗废水在线回收方法的技术问题通过以下技术方案予以解决。

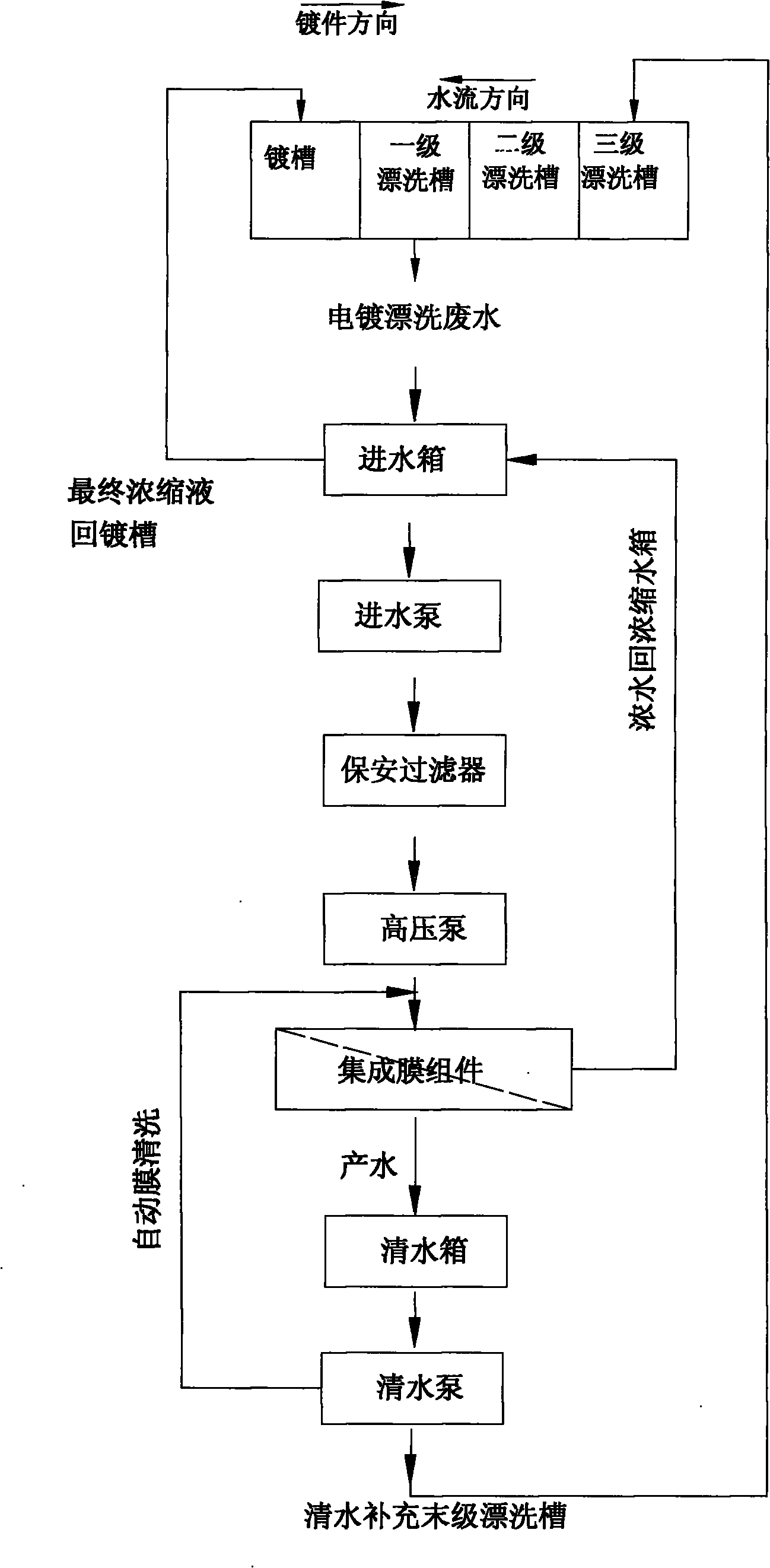

  这种电镀漂洗废水在线回收方法,依次有以下步骤:1)预处理;2)膜分离;3)清洗系统。

  这种电镀漂洗废水在线回收方法的特点是:

  所述步骤1)的预处理,是采用保安过滤器对电镀漂洗废水进行预处理;

  所述步骤2)的膜分离,是采用集成膜组件进行分离;

  所述步骤3)的清洗,是自动清洗和手动清洗中的一种。

  本发明的电镀漂洗废水在线回收方法的技术问题通过以下进一步的技术方案予以解决。

  所述步骤2)的集成膜组件是全部为反渗透(Reverse Osmosis,缩写为RO)膜组件、全部为纳滤(Nano-filter,缩写为NF)膜组件,以及一部分为RO膜组件而另一部分为NF膜组件中的一种。

  所述步骤2)的膜分离是在末级清洗槽内漂洗水的电导率大于设定的补水开始运行值由清水箱向术级清洗槽补水时开始运行;在末级清洗槽内漂洗水的电导率小于设定的补水停止运行值由清水箱停止向末级清洗槽补水时停止运行,所述设定的补水开始运行值大于所述设定的补水停止运行值。

  所述步骤2)的膜分离的产水被重复利用,回流漂洗槽净化漂洗槽水质,而膜分离的浓水回流至进水箱,使进水箱里的废水不断被浓缩,所述进水箱内溶液电导率达到设定的最终浓缩液的相应值时,步骤2)的膜分离也停止运行,将浓缩液返回电镀槽。

  所述步骤3)的清洗包括用膜分离的产水清洗和定期配制化学清洗液清洗。

  本发明的电镀漂洗废水在线回收设备的技术问题通过以下技术方案予以解决。

  这种电镀漂洗废水在线回收设备,包括对电镀漂洗废水进行过滤的保安过滤器、压力容器、清水箱、设置在管道上的压力表和压力保护装置,以及对设备进行自动控制和在线监测的自控器,所述保安过滤器用于对电镀漂洗废水进行过滤,所述压力容器用于安装膜组件,所述清水箱用于存储处理后清洗膜组件的清水。

  这种电镀漂洗废水在线回收设备的特点是:

  采用一体化结构,所述保安过滤器的出水口通过管道和高压泵进水口相连,将废水泵入压力容器的高压泵,其出水口通过管道和膜组件的进水口相连;所述压力容器的产水口和清水箱相连;所述清水箱设有液位控制器和清水泵,其出水口通过管道和末级清洗槽相连,所述清水泵用于补充清水和清洗膜组件。

  本发明的电镀漂洗废水在线回收设备的技术问题通过以下进一步的技术方案予以解决。

  所述保安过滤器的进水管路上设有控制进水管路通断的进水管路电磁阀,该管道有一分支管道和镀槽相连,所述分支管道上设有控制分支管路通断的分支管路电磁阀,在进水箱内溶液电导率通过电导率仪反应到自控器,当进水箱内溶液电导率大于设定的最终浓缩液的相应值时,分支管路电磁阀开启将浓缩液返回电镀槽。

  所述集成膜组件的浓水管路包括进入进水箱管路和进入清水箱管路,所述进入进水箱管路设有控制进入进水箱管路通断的进水箱管路电磁阀,所述进入清水箱管路设有控制进入清水箱管路通断的清水箱管路电磁阀。

  所述清水泵出口管路包括与末级漂洗槽相连管路和与膜组件进水口相连管路,所述与末级漂洗槽相连管路设有控制与末级漂洗槽相连管路通断的与术级漂洗槽相连管路电磁阀,所述与膜组件进水口相连管路设有控制与膜组件进水口相连管路通断的与膜组件进水口相连管路电磁阀。

  本发明的电镀漂洗废水在线回收设备还设有可由用户选择的自动或手动清洗控制部件,以延长膜组件的使用寿命。在自动清洗状态,设备停机,与膜组件进水口相连管路电磁阀时开启,与末级漂洗槽相连管路电磁阀关闭,清水泵启动,清水进入膜组件进水口,冲洗管道中残液;冲洗干净后清水箱管路电磁阀开启,进水箱管路电磁阀关闭,进入循环清洗模式,对膜组件进行自动循环清洗。

  本发明与现有技术对比的有益效果是:

  本发明通过预处理和集成膜技术相结合,可以实现电镀漂洗废水处理资源化、减量化与循环利用化,使废水中的贵重金属得到回收,节约电镀液加入量,占地少,操作简便灵活,集中管理,可以实现自动控制和在线监测。根据用户需要选择自动清洗功能,采用自动控制进水阀门方式,可以根据清洗水的水质要求控制水量大小,确保清洗水满足镀件清洗质量要求,又能合理利用清洗用水,节约水资源并回收重金属资源,降低生产成本,明显减少废水排放量,大幅度减轻对电镀废水中重金属对环境的污染。
