申请日2009.09.30
公开(公告)日2011.05.11
IPC分类号F16K1/00; F16K1/32; F16K31/06; F16K1/42; F16K41/02; F16K27/02
摘要

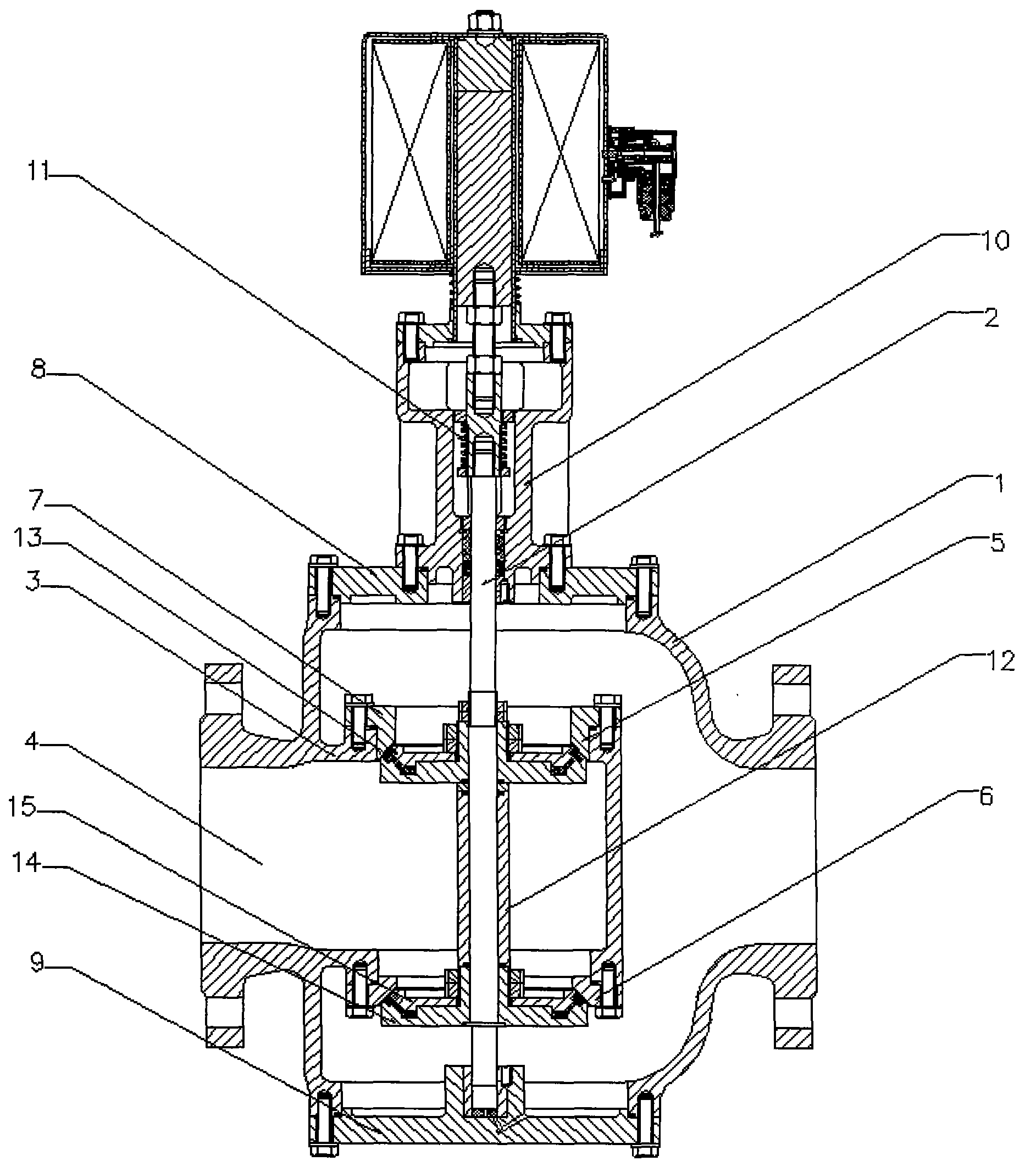

本发明涉及一种污水电磁阀，包括阀体和阀杆，所述阀体的阀腔里设有将所述阀腔分割为内腔和外腔的隔离体，所述内腔连通阀门的出口，外腔连通阀门的进口，所述隔离体的顶部和底部分别设有同轴的上阀座安装孔和下阀座安装孔，所述上阀座安装孔和下阀座安装孔上分别采用可拆连接的方式安装有上阀座和下阀座，所述阀杆的下部安装有上密封组件和下密封组件，所述各阀座上的密封面和所述密封组件上的密封基面均呈锥筒形，所述密封组件均包括密封件和密封件基座，所述密封件的外缘部分为0形圈，内缘部分为环形定位圈。本发明可以双向使用，密封效果好，并且允许介质中含有一定的纤维和/或颗粒物，可用于传输污水或其他类似的介质。
权利要求书
1.一种污水电磁阀，包括阀体和阀杆，其特征在于所述阀体的阀腔里设有隔离体，所述隔离体将所述阀腔分割为位于隔离体内的内腔和位于隔离体外的外腔，所述位于隔离体内的内腔与所述阀体上的阀门出口连通，所述位于隔离体外的外腔与所述阀体上的阀门进口连通，所述隔离体的顶部和底部分别设有上阀座安装孔和下阀座安装孔，所述上阀座安装孔和下阀座安装孔上分别采用可拆连接的方式安装有上阀座和下阀座，所述阀杆的下部位于所述阀腔内，并安装有分别与所述上阀座和下阀座组成上密封副和下密封副的上密封组件和下密封组件，所述上密封组件与下密封组件之间的间距与所述上阀座与下阀座之间的间距相等，所述阀体的上部设有阀杆孔，所述阀杆穿过所述阀杆孔并与所述阀体活动连接，其上端位于所述阀体的上面。
2.如权利要求1所述的污水电磁阀，其特征在于所述上阀座安装孔周边的隔离体上设有朝上的上阀座水平安装端面，所述下阀座安装孔周边的隔离体上设有朝下的下阀座水平安装端面，所述上阀座的外侧面设有与所述上阀座安装孔孔壁和所述上阀座水平安装端面相配合的台肩，所述上阀座借助其台肩通过螺钉紧固在所述上阀座水平安装端面上，所述下阀座的外侧面设有与所述下阀座安装孔孔壁和所述下阀座水平安装端面相配合的台肩，所述下阀座借助其台肩通过螺钉紧固在所述下阀座水平安装端面上。
3.如权利要求2所述的污水电磁阀，其特征在于所述上阀座安装孔、下阀座安装孔、上阀座和下阀座同轴，所述隔离体有竖向管和横向管状连接体组成，所述上阀座安装孔和下阀座安装孔分别为所述 竖向管的上管口和下管口，所述竖向管的上管口端面和下管口端面均为平面，分别构成所述的上阀座水平安装端面和所述的下阀座水平安装端面，所述横向管一端连接所述阀体的出口端，另一端连接所述的竖向管，所述横向管的管孔分别与所述阀体出口和所述竖向管的管孔连通，形成所述隔离体侧壁上连通阀体出口的通道。
4.如权利要求1所述的污水电磁阀，其特征在于所述阀体的上部和下部分别设有阀体上盖和阀体下盖，所述阀杆孔位于所述阀体上盖上，所述阀体上盖和阀体下盖分别采用可拆连接的方式密封安装在所述阀体的主体部分上，其尺寸分别大于所述上阀座和下阀座的尺寸，所述上阀座和下阀座采用相同的结构和尺寸，所述上密封组件和下密封组件也采用相同的结构和尺寸。
5.如权利要求4所述的污水电磁阀，其特征在于所述阀体上盖上安装有支架，所述支架设有中央通孔，所述阀杆穿过所述支架的中央通孔并与所述支架活动连接，所述中央通孔的一部分同所述阀杆之间设有密封，所述支架中央通孔内还设有将阀杆向下压的阀杆复位弹簧，所述上阀座水平安装端面和所述下阀座水平安装端面的内缘均设有用于嵌放密封圈的环形槽或环形缺口，所述环形槽或环形缺口内嵌放有用于在相应阀座和水平安装端面之间密封的O形密封圈。
6.如权利要求5所述的污水电磁阀，其特征在于所述中央通孔的一部分同所述阀杆之间的密封结构为所述支架的中央通孔内侧设有填料函，所述填料函内填充填料，所述填料的上面设有旋接在所述中央通孔上的压紧螺母，所述阀杆上套有定位套，所述定位套位于所述上密封组件和下密封组件之间，其上端与所述上密封组件连接或接 触，下端与所述下密封组件连接或接触。
7.如权利要求1、2、3、4、5或6所述的污水电磁阀，其特征在于所述各阀座设有密封面，所述密封面呈锥筒形，所述密封组件上设有与所述密封面相对的密封基面，所述密封基面呈与所述密封面对应的锥筒形，其中部设有环形弹性凸起。
8.如权利要求7所述的污水电磁阀，其特征在于所述各密封组件均包括密封件和密封件基座，所述密封件整体上呈锥筒状，其外缘部分为O形圈，内缘部分为环形定位圈，中间部分为将所述O形圈和环形定位圈连接为一体的锥筒状膜片，所述O形圈的顶部从所述密封基面上探出，构成所述的环形弹性凸起。
9.如权利要求8所述的污水电磁阀，其特征在于所述环形定位圈为截面呈矩形的矩形圈。
10.如权利要求9所述的污水电磁阀，其特征在于所述密封件基座由相互对合的密封件座和密封件板组成，位于所述密封件基座周边的所述密封件座和密封件板的对合处留有间隙，形成环形的密封件安装槽，所述密封件安装槽的内部采用恰好将所述环形定位圈和锥筒形膜片夹持并固定住的形状，外部为截面呈矩形的开口槽，所述开口槽位于所述密封基面的中部，其深度小于所述O形圈的直径并且大于所述O形圈的半径，所述密封件嵌放在所述密封件安装槽上，所述矩形圈和锥筒形膜片位于所述密封件安装槽的内部，所述O形圈位于所述开口槽内，其顶部凸出在所述开口槽外面。
说明书
污水电磁阀
技术领域
本发明涉及一种适用于输送污水和其他类似介质的污水电磁阀。
背景技术
现有电磁阀通常是为输送清洁介质而设计的，例如中国02208418.5号发明专利公开了一种高温电磁阀，其包括相互连接的主阀体、主阀密封副、副阀体和副阀密封副，所述副阀体位于所述主阀体的上面，与主阀体连接在一起，所述主阀密封副设置在主阀体的阀腔内，用于连通或切断主阀体内的主阀介质通道，由活动的阀杯和固定的主阀座组成，所述主阀座为水平阀座，将阀腔分为上下两部分，位于其上面的阀腔连接阀门的进口端，位于其下面的阀腔连接阀门的出口端，所述阀杯位于所述主阀座的上方，与固定安装在主阀体内的阀杯套滑动配合，可以上下移动，阀杯的底部设有与主阀座相配套的密封面，阀杯的底部和侧面下部设有阻尼通孔，所述副阀密封副设置在副阀体的阀腔内，用于连通或切断副阀介质通道，并以此控制阀杯和主阀密封副的状态，副阀密封副由副阀密封件和副阀座组成，副阀座将副阀腔分隔为两部分，其中位于所述副阀座一侧的副阀腔通过相应部分的副阀介质通道连通主阀体内与阀门出口端连通的阀腔，位于所述副阀座另一侧的副阀腔通过另一部分副阀介质通道连通主阀体内与进口端连通的阀腔，并由此连通阀杯内的空间，所述副阀的密封件连接在阀杆的下端并位于所述副阀座的上方，所述阀杆的上端连接位于电磁头内的动铁芯。当电磁头的线圈通电后，静铁芯与动铁芯相互吸引，在此吸力下动铁芯向上移动，带动阀杆和副阀密封件向上移动，副阀密封件脱离副阀座，介质得以穿过副阀座中央的介质通道流入与出口端连通的主阀体内的阀腔，进而流入阀杯内，同时主阀体内与进口端连通的阀腔内的介质通过设置在阀杯下部侧壁或阀杯底部的阻尼孔流入阀杯内空间，由于阻尼孔的阻尼作用，流入阀杯的介质量小于流出阀杯的介质量，导致阀杯内的介质压力降低，形成使阀杯向上移动的压力差，推动阀杯向上移动，进而将主密封副打开，介质得以从阀门的进口端流向出口端;当电磁头断电后，动铁芯和阀杆在复位弹簧和自身重力的作用下向下移动，带动副阀密封件封闭副阀座，切断副阀介质通道，同时由阻尼孔流入阀杯的介质越积越多，导致阀杯内的介质压力升高，当阀杯内的介质压力大于阀杯底部将阀杯向上压的介质压力以及摩擦阻力等后，阀杯向下移动，将主阀座封闭。
这类电磁阀为了实现开启和关闭的灵活，要求阀杯与钢套之间的间隙以及动铁芯与静铁芯之间的间隙必须小，因此对介质的洁净程度要求的比较高，通常不允许介质中含有纤维或颗粒物，否则这些纤维或颗粒物就会进入上述间隙将阀杯和/或动铁芯卡死，无法进行阀门的开启或关闭。因此，现有的这类电磁阀不能用于污水以及其他含有纤维和/或颗粒物的介质管道上。另外，这些阀门的内部结构也决定了其只能单向密封，不适于双向传输介质的场合。
发明内容
为了解决上述技术问题，本发明提供了一种污水电磁阀，这种电磁阀可以双向使用，密封效果好，并且允许介质中含有一定的纤维和/或颗粒物，可用于传输污水或其他类似的介质。
本发明实现上述目的的技术方案是：
一种污水电磁阀，包括阀体和阀杆，所述阀体的阀腔里设有隔离体，所述隔离体将所述阀腔分割为位于隔离体内的内腔和位于隔离体外的外腔，所述位于隔离体内的内腔与所述阀体上的阀门出口连通，所述位于隔离体外的外腔与所述阀体上的阀门进口连通，所述隔离体的顶部和底部分别设有上阀座安装孔和下阀座安装孔，所述上阀座安装孔和下阀座安装孔上分别采用可拆连接的方式安装有上阀座和下阀座，所述阀杆的下部位于所述阀腔内，并安装有分别与所述上阀座和下阀座组成上密封副和下密封副的上密封组件和下密封组件，所述上密封组件与下密封组件之间的间距与所述上阀座与下阀座之间的间距相等，所述阀体的上部设有阀杆孔，所述阀杆穿过所述阀杆孔并与所述阀体活动连接，其上端位于所述阀体的上面。
本发明的工作原理是：将阀杆的上端与电磁阀的驱动装置连接，通过驱动装置带动阀杆上下移动，进而带动上密封组件和下密封组件同步上下移动，由此使上、下密封副同步关闭或开启，实现阀门的关闭或开启。
本发明的有益效果是：由于上、下阀座与各自对应的隔离体顶部和底部之间的连接方式均为可拆连接，上、下阀座均为独立的件，可以独立加工好后再安装到隔磁管上，由此不仅可以通过适当的材料选择使之更加适应于阀座需要，而且还使密封面的加工更为简单和方便，有助于提高密封面的加工精度，改善阀门性能，降低加工成本;由于取消了现有技术下的阀杯，阀杯与阀杯套之间的微小间隙不复存在，由此避免了因纤维或粒物卡住阀杯导致阀门不用开启或关闭的问题;由于这种密封结构允许介质中存在一定的纤维和颗粒物，因此可以用于污水或其他类似介质场合;由于上、下密封组件一个位于内腔一侧(相对于各自的阀座)，另一个位于外腔一侧，因此对由阀杆和上、下密封组件组成的构件整体而言，只要上、下阀密封组件和上、下阀座采用相同的结构和尺寸，来自内腔和外腔的介质压力都可能相互抵消，阀门的密封性能不受介质流向的影响，人们可以根据实际需要按任意方向(介质流向)使用这种阀门;由于阀杆上端延伸到阀体外面，可以通过连接任意适宜的驱动装置进行这种阀门的机械、电磁和/或人工驱动，甚至可以通过驱动装置的合理设计，实现多种驱动方式的组合，因此具有很好的适应性。
