申请日2006.12.15
公开(公告)日2008.01.23
IPC分类号B30B9/00
摘要
一种自贮污水式垃圾压缩机，包括框架、压缩油缸、压块机构、压块导向装置、作业箱、推门油缸、推动门，闸门、闸门油缸、箱体导向装置、销轴和销轴油缸，压缩油缸固定在框架上，且压缩油缸的活塞杆与压块机构铰接，推门油缸安装在作业箱上，且推门油缸与推动门连接，闸门设置在作业箱内，闸门油缸安装在作业箱上，且闸门油缸与闸门连接，箱体导向装置可移动地安装在框架的立柱上，且箱体导向装置与作业箱固定连接，销轴油缸固定在压块机构上，且销轴油缸与销轴连接，销轴安装在压块机构上，作业箱上固定有与销轴对应的吊环，作业箱的底部固定安装有贮水槽。本实用新型能封闭作业，装料出料十分方便，通过设置贮水槽避免了污水乱排的现象。
权利要求书

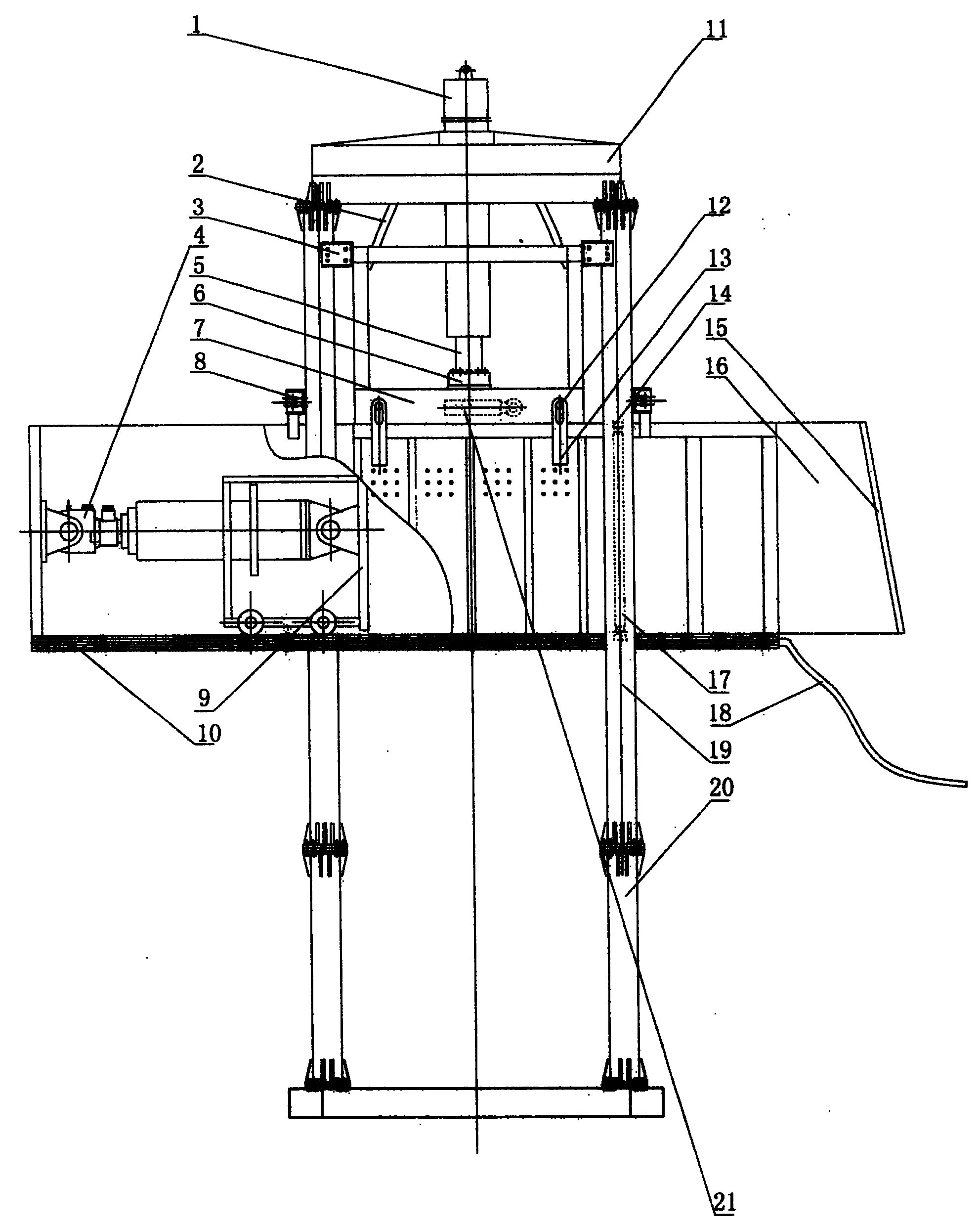

1.一种自贮污水式垃圾压缩机，包括框架(11)、压缩油缸(1)、压块机 构(7)、压块导向装置(3)、作业箱(16)、推门油缸(4)、推动门(9)，闸门 (14)、闸门油缸(17)、箱体导向装置(8)、销轴(12)和销轴油缸(21)，压 缩油缸(1)固定在框架(11)上，且压缩油缸(1)的活塞杆(5)与压块机构 (7)铰接，推门油缸(4)安装在作业箱(16)上，且推门油缸(4)与推动门 (9)连接，闸门(14)设置在作业箱(16)内，闸门油缸(17)安装在作业箱 (16)上，且闸门油缸(17)与闸门(14)连接，箱体导向装置(8)可移动地 安装在框架(11)的立柱(19)上，且箱体导向装置(8)与作业箱(16)固定 连接，销轴油缸(21)固定在压块机构(7)上，且销轴油缸(21)与销轴(12) 连接，销轴(12)安装在压块机构(7)上，作业箱(16)上固定有与销轴(12) 对应的吊环(13)，框架(11)的上部安装有可挂住压块机构(7)的保险钩(2)， 其特征在于：作业箱(16)的底部固定安装有贮水槽(10)。
2.根据权利要求1所述的自贮污水式垃圾压缩机，其特征在于：作业箱 (16)的底部安装有排污软管(18)，且排污软管(18)与贮水槽(10)连通。
3.根据权利要求1或2所述的自贮污水式垃圾压缩机，其特征在于：框架 (11)的上部安装有可挂住压块机构(7)的保险钩(2)。
说明书
自贮污水式垃圾压缩机
技术领域
本实用新型涉及一种垃圾转运站处理垃圾的设备，具体地说，涉及一种自 贮污水式垃圾压缩级。
背景技术
现有技术中的垃圾转运站处理垃圾的设备是集装箱或者单压缸设备、单级 推缸、压料钢槽在地面以下，垃圾成块较小的垃圾压缩机。使用集装箱转运垃 圾时，是将垃圾直接倒在集装箱内，再吊装到翻斗车上转运到垃圾处理场。其 缺点是：载重量5吨的车每次只能运走垃圾2-3吨，造成车辆亏载，运输费用 高;松散垃圾容易飘洒遗落，垃圾中的水分沿街滴漏，对环境造成二次污染; 集装箱的寿命只有一年左右，生产成本较大。
单杠压缩机是将垃圾在地坑内的压料槽钢内压缩，地坑低于下水道高度， 排水困难，压缩力底，成块较小，一辆5吨车需压两块才能装满，造成耗电， 增加设备投资大，特别是垃圾在地坑内，造成装料出料不方便。
发明内容
本实用新型的目的是提供一种不仅具有立式压缩机压缩力高、压缩比大的 优点，而且能封闭作业，装料出料方便，特别是无二次污染的自贮污水式垃圾 压缩机。
实现上述目的的技术方案是：一种自贮污水式垃圾压缩机，包括框架、压 缩油缸、压块机构、压块导向装置、作业箱、推门油缸、推动门，闸门、闸门 油缸、箱体导向装置、销轴和销轴油缸，压缩油缸固定在框架上，且压缩油缸 的活塞杆与压块机构铰接，推门油缸安装在作业箱上，且推门油缸与推动门连 接，闸门设置在作业箱内，闸门油缸安装在作业箱上，且闸门油缸与闸门连接， 箱体导向装置可移动地安装在框架的立柱上，且箱体导向装置与作业箱固定连 接，销轴油缸固定在压块机构上，且销轴油缸与销轴连接，销轴安装在压块机 构上，作业箱上固定有与销轴对应的吊环，作业箱的底部固定安装有贮水槽。
本实用新型进一步的技术方案是：作业箱的底部安装有排污软管，且排污 软管与贮水槽连通。
本实用新型在立式压缩机的基础上增加了箱体导向装置、销轴、销轴油缸 和吊环等结构，本身具有立式压缩机压缩力高、压缩比大的优点，当一个压缩 循环结束后，销轴油缸伸出带动销轴插入吊环中，压缩油缸缩回原位，压缩油 缸带动压块机构复位的时候，通过压块机构、销轴、吊环将作业箱提升到地坑 上方，推料油缸将压制好的垃圾一起推到垃圾转运车内，出料非常方便，装料 也在地坑上方进行，装料也十分方便。由于压缩垃圾全部在作业箱中进行，具 有封闭性好的优点。特别是由于作业箱的底部固定安装有贮水槽，压缩垃圾产 生的污水可以贮存在贮水槽中，克服了以前压缩垃圾中的污水乱排的缺陷，因 而不会造成二次污染，有利于对环境的保护。
在作业箱的底部安装上排污软管后，贮水槽的污水可以通过排污软管排出 去。
