多功能污水处理设备及技术

发布时间:2018-12-18 21:38:15  中国污水处理工程网

  申请日2006.10.23

  公开(公告)日2007.11.14

  IPC分类号C02F1/465

  摘要

  多功能污水处理装置,属于污水处理设备技术领域。包括壳体及壳体上的进水管、出水管和壳体内的电极板,壳体内设有电气浮发生区和药剂反应区,电极板设置在电气浮发生区内,药剂反应区设有旋流室、涡流室、沉降区,电气浮发生区和药剂反应区内均设有挡板和隔板,壳体上部设有集油包和排气包,壳体下部设有集泥斗,电气浮发生区和药剂反应区分别设有管口连接相通。本实用新型结构合理简单,生产制造容易,成本低,单体装置的容积小,占地少,可自动控制,操作维修方便,给实际工程应用提供了较好的可操作性。投加药剂少,一次性实现污油、悬浮物及细菌的高效去除,降低含油污水处理工程的运行成本。

  权利要求书

  1、一种多功能污水处理装置,包括壳体及壳体上的进水管、出水 管和壳体内的电极板,其特征是所述的壳体内设有电气浮发生区和药 剂反应区,电极板设置在电气浮发生区内,药剂反应区设有旋流室、 涡流室、沉降区,电气浮发生区和药剂反应区内均设有挡板和隔板, 壳体上部设有集油包和排气包,壳体下部设有集泥斗,电气浮发生区 和药剂反应区分别设有管口连接相通。

  2、根据权利要求1所述的多功能污水处理装置,其特征是所述的 壳体上部还设有排气管口,下部还设有放空管口。

  3、根据权利要求1所述的多功能污水处理装置,其特征是所述的 电极板为镀钌钛电极或镀钌钇钛电极。

  4、根据权利要求1所述的多功能A style="TEXT-DECORATION: none" href="http://www.dowater.com/">污水处理装置,其特征是所述的 电极板的间距为1~2cm。

  说明书

  多功能污水处理装置

  技术领域

  本实用新型涉及含油污水处理装置,更具体地说,是一种处理石油、 石化、炼油系统中的含油污水的多功能处理装置。

  背景技术

  随着油田开发进入中后期,采出液中含水率逐年上升,有的油田甚 至已高达90%以上,这些采出液中含有原油和悬浮物,如果不加以处理, 无论是回注地下或外排都将对环境带来污染,其后果十分严重。目前, 对含油污水的处理传统方法包括:(1)物理法;(2)化学法;(3)粗粒 化法;(4)吸附法;(5)膜分离法;(6)气浮法;(7)生物法;(8)旋 流分离法。处于主导地位的“化学法”药剂处理模式,无论是药剂的 筛选、投加量、投加点、投加方式、还是现场的配制、成本的控制等均 成为制约水处理效果的因素。为克服药剂处理存在的不足,人们研究了 含油污水处理的电气浮装置,该装置包括壳体,其上部设有出液口,其 下部设有进液口,所述壳体内部设有气浮室,气浮室内部安装有电解极 板,所述进液口处设有可使含油污水平稳进入气浮室的折流箱,气浮室 与出液口之间设有折流通道,该折流通道与气浮室上部连通,折流通道 的下部与出液口连通。现有的气浮装置处理含油污水,虽然比传统方法 处理含油污水,减少药剂的使用,减少二次污染,但处理效果差,不能 满足外排或注入水质高标准的要求。

  发明内容

  本实用新型的目的就是针对现有的对含油污水处理存在的不足,提 供一种电气浮处理和药剂处理相结合的多功能污水处理装置。

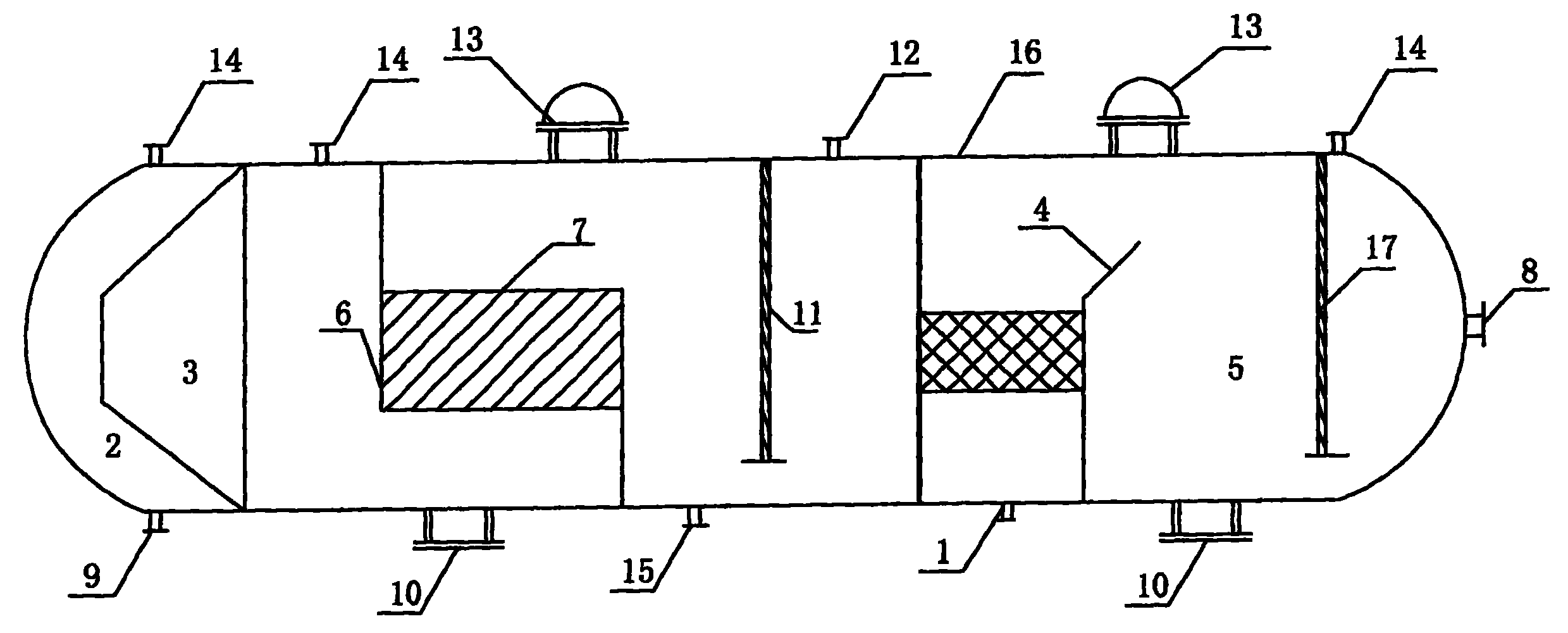

  本实用新型的是通过对现有的含油污水气浮装置的改进实现的,多 功能污水处理装置,包括壳体及壳体上的进水管、出水管和壳体内的电 极板,其特征是所述的壳体内设有电气浮发生区和药剂反应区,电极板 设置在电气浮发生区内,药剂反应区设有旋流室、涡流室、沉降区,电 气浮发生区和药剂反应区内均设有挡板和隔板,壳体上部设有集油包和 排气包,壳体下部设有集泥斗,电气浮发生区和药剂反应区分别设有管 口连接相通。

  所述的壳体上部还设有排气管口,下部还设有放空管口。所述的电 极板为镀钌钛电极或镀钌钇钛电极。电极板的间距为1~2cm。

  含油污水由进水管进入电气浮发生区内,水体首先与电极板装置进 行短暂的接触,经过电极装置后的污水中产生出大量的细小气泡,由挡 板引导至挡板与隔板之间的分离区中进行快速分离。大部分污油上浮至 顶部的集油包,从而使得水中含油量大幅度降低。同时,由于电解过程 中产生的多种气体具有明显的杀菌效果,从而实现了净化和杀菌的一体 化功能。经过电气浮处理后的污水,由管口8、9经壳体外管道连接进 入药剂反应区的旋流室和涡流室两部分进行反应。经过药剂反应后的污 水,由挡板下部翻过,进入到挡板与隔板之间的沉降区,从而实现对悬 浮物等杂质的进一步去除。悬浮物沉降到底部的集泥斗10内,净化后 的水经过隔板后由出水管流出。两种处理过程顺序可以相互切换。

  本实用新型结构合理简单,生产制造容易,成本低,单体装置的容 积小,占地仅为重力式装置的五分之一,投资仅为重力式装置的三分之 一。可自动控制,操作维修方便,给实际工程应用提供了较好的可操作 性。采用电气浮处理和药剂处理相结合,处理含油污水可在只投加少量 药剂的前提下,一次性实现污油、悬浮物及细菌的高效去除,体现出了 该装置的功能多样化、成本低廉化的特点。由于药剂量使用减少,减少 因使用药剂而制成的二次污染。传统的药剂处理含油污水,不仅运行成 本较高(药剂成本为1.1~1.4元/m3),而且难度较大。采用多功能污水 处理装置,电气浮选处理用电量小于0.15(度/m3)。配套投加的混凝剂 用量约为传统工艺的五分之一。按工业用电费0.80(元/度),则电费为 0.2元/m3。药剂费用为2300(元/吨)×10(g/m3)/106=0.023元/m3。节省 费用大于1.0元/m3。而且电解水处理工艺无二次污染。电解杀菌不产生 抗药性,无需频繁更换药剂。无动力设备,节约了动力消耗,降低含油 污水处理工程的运行成本。
