申请日2006.10.23
公开(公告)日2007.11.28
IPC分类号C02F1/32
摘要
一种双螺旋自洁式紫外线杀菌水处理装置。主要解决现有紫外线杀菌装置的制造和运行成本高，结构复杂，维修困难的问题。其特征在于：壳体(1)两端分别连接有端盖(2)，其特征在于：两端盖(2)间连接有玻璃套管(3)，玻璃套管(3)两端连接有轴承(4)，轴承(4)外连接有轴承座(5)，轴承座(5)上连接有双螺旋体(6)，双螺旋体(6)内侧连接有与玻璃套管(3)外壁相触的清洁刷，玻璃套管(3)内灯管座(8)上固定有紫外线灯管(7)。该双螺旋自洁式紫外线杀菌水处理装置具有制造和运行成本低，结构简单，维修方便的特点。
权利要求书

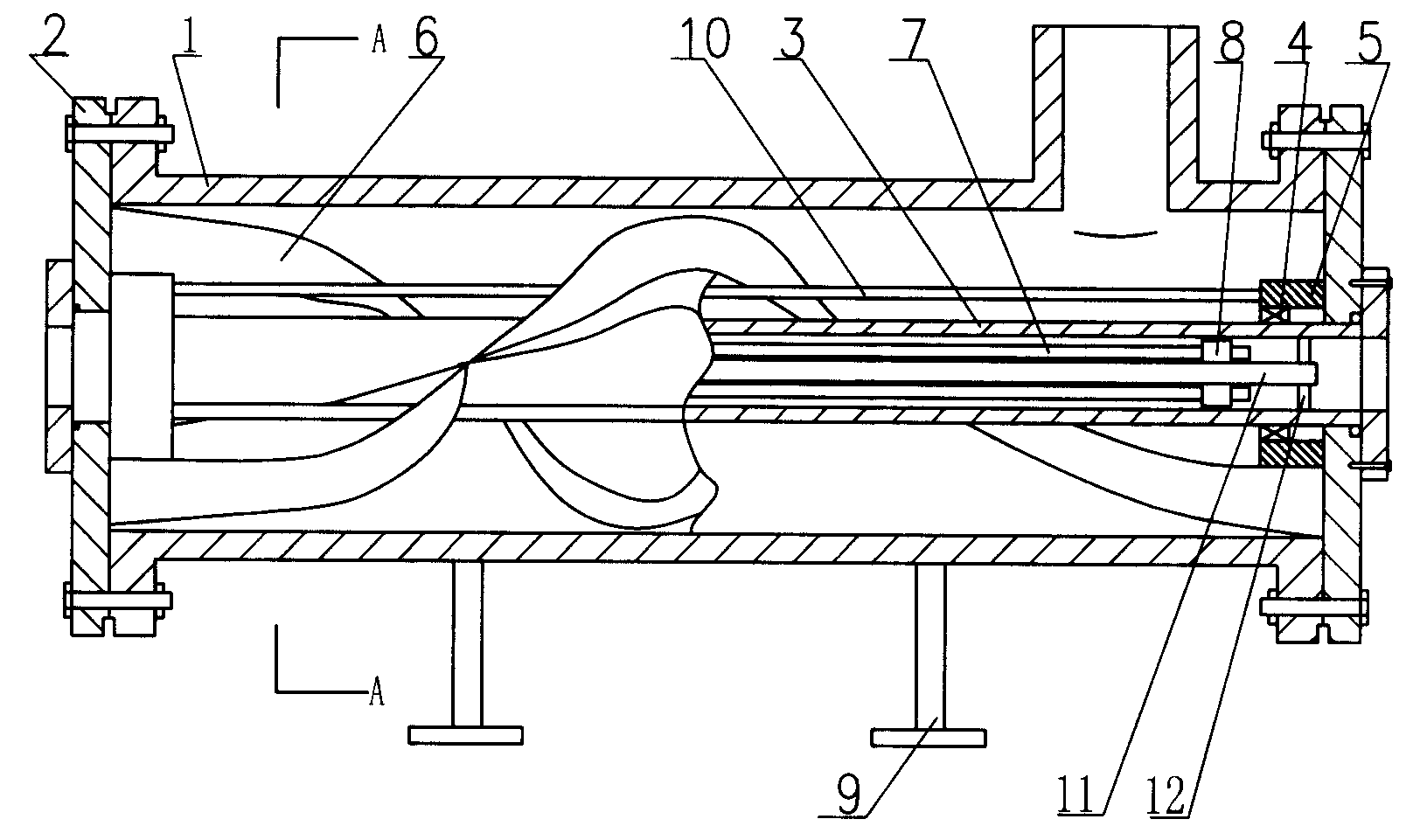

1、一种双螺旋自洁式紫外线杀菌水处理装置，包括带进出口的 壳体(1)，壳体(1)两端分别连接有端盖(2)，其特征在于：两端盖(2) 间连接有玻璃套管(3)，玻璃套管(3)两端连接有轴承(4)，轴承(4) 外连接有轴承座(5)，轴承座(5)上连接有双螺旋体(6)，双螺旋体(6) 内侧连接有与玻璃套管(3)外壁相触的清洁刷，玻璃套管(3)内灯管座 (8)上固定有紫外线灯管(7)。
2、根据权利要求1所述的双螺旋自洁式紫外线杀菌水处理装置， 其特征在于：壳体(1)外下固定有支腿(9)。
3、根据权利要求1所述的双螺旋自洁式紫外线杀菌水处理装置， 其特征在于：两轴承座(5)间连接有调节杆(10)。
4、根据权利要求1所述的双螺旋自洁式紫外线杀菌水处理装置， 其特征在于：灯管座(8)可固定在芯轴(11)上，芯轴(11)固定在玻璃 套管(3)内芯轴座(12)上。
说明书
双螺旋自洁式紫外线杀菌水处理装置
技术领域：
本实用新型涉及水处理所用的杀菌装置，尤其是双螺旋自洁式紫 外线杀菌水处理装置。
背景技术：
水是人类生存的保贵资源，所以人们对水越来越珍惜。近年来， 由于环境的污染对水也造成污染，为了消除水中的污染，现在人们需 要对水进行杀菌处理。现有紫外线杀菌装置是以电动机为动力，经过 减速器、传动丝杆带动刮板除垢，紫外线灯管是分散布置在壳体内， 所以存在着制造和运行成本高，结构复杂，维修困难的问题，再由于 结构复杂，限制了多种排放量和小型杀菌装置的发展，不利于推广应 用。
实用新型内容：
为了解决现有紫外线杀菌装置的制造和运行成本高，结构复杂， 维修困难的问题，本实用新型提供一种双螺旋自洁式紫外线杀菌水处 理装置，该双螺旋自洁式紫外线杀菌水处理装置具有制造和运行成本 低，结构简单，维修方便的特点。
本实用新型的技术方案是：该双螺旋自洁式紫外线杀菌水处理装 置包括带进出口的壳体，壳体两端分别连接有端盖，两端盖间连接有 玻璃套管，玻璃套管两端连接有轴承，轴承外连接有轴承座，轴承座 上连接有双螺旋体，双螺旋体内侧连接有与玻璃套管外壁相触的清洁 刷，玻璃套管内灯管座上固定有紫外线灯管。
上述方案中的壳体外下固定有支腿;两轴承座间连接有调节杆; 灯管座可固定在芯轴上，芯轴固定在玻璃套管内芯轴座上。
本实用新型具有如下有益效果：该双螺旋自洁式紫外线杀菌水处 理装置由于采取上述方案，因在轴承座上连接有内带清洁刷的双螺旋 体，当水从进口流过密闭空间时，A style="TEXT-DECORATION: none" href="http://www.dowater.com/">水冲动螺旋体转动，螺旋体带动清 洁刷会清除玻璃套管外壁上的污垢，这样就增强了玻璃套管内紫外线 的穿透能力，提高了杀菌效果，同时因壳体与玻璃套管间形成了密封 的环形过水空间，当水流过时，多个集中固定在玻璃套管内的紫外线 灯管对水进行杀菌，达到持久高效杀菌效果，降低制造和运行成本， 节省了能源，简化了结构，而且方便更换和维修。该双螺旋自洁式紫 外线杀菌水处理装置具有制造和运行成本低，电能消耗少，能满足多 种排量水处理量的要求，结构简单，维修方便的特点。有利于推广应 用。
