申请日2018.03.10
公开(公告)日2018.12.14
IPC分类号C02F9/02; C02F103/22
摘要
本实用新型涉及家畜屠宰技术领域，更具体地说，它涉及一种鸡屠宰生产线的废水处理装置，包括浸烫池，浸烫池通过废水管与废水处理箱连通，废水管设有抽水件;废水处理箱的内壁固定安装有隔板，隔板将废水处理箱分隔成过滤腔和沉淀腔，过滤腔内设有过滤网，隔板的上表面设有吸附层结构，隔板上设有若干个漏水孔，废水处理箱连通有排水管,排水管设有阀门，当排废水时，启动抽水件，将废水由浸烫池经废水管流入废水处理箱，废水在经过过滤网时，能够将大块的杂质过滤掉，进而废水落入吸附层结构上，吸附层对废水进一步吸附处理，提高过滤效果，之后打开阀门，废水由排水管流出。达到了改善废水的水质，提高屠宰场外环境质量的目的。
权利要求书

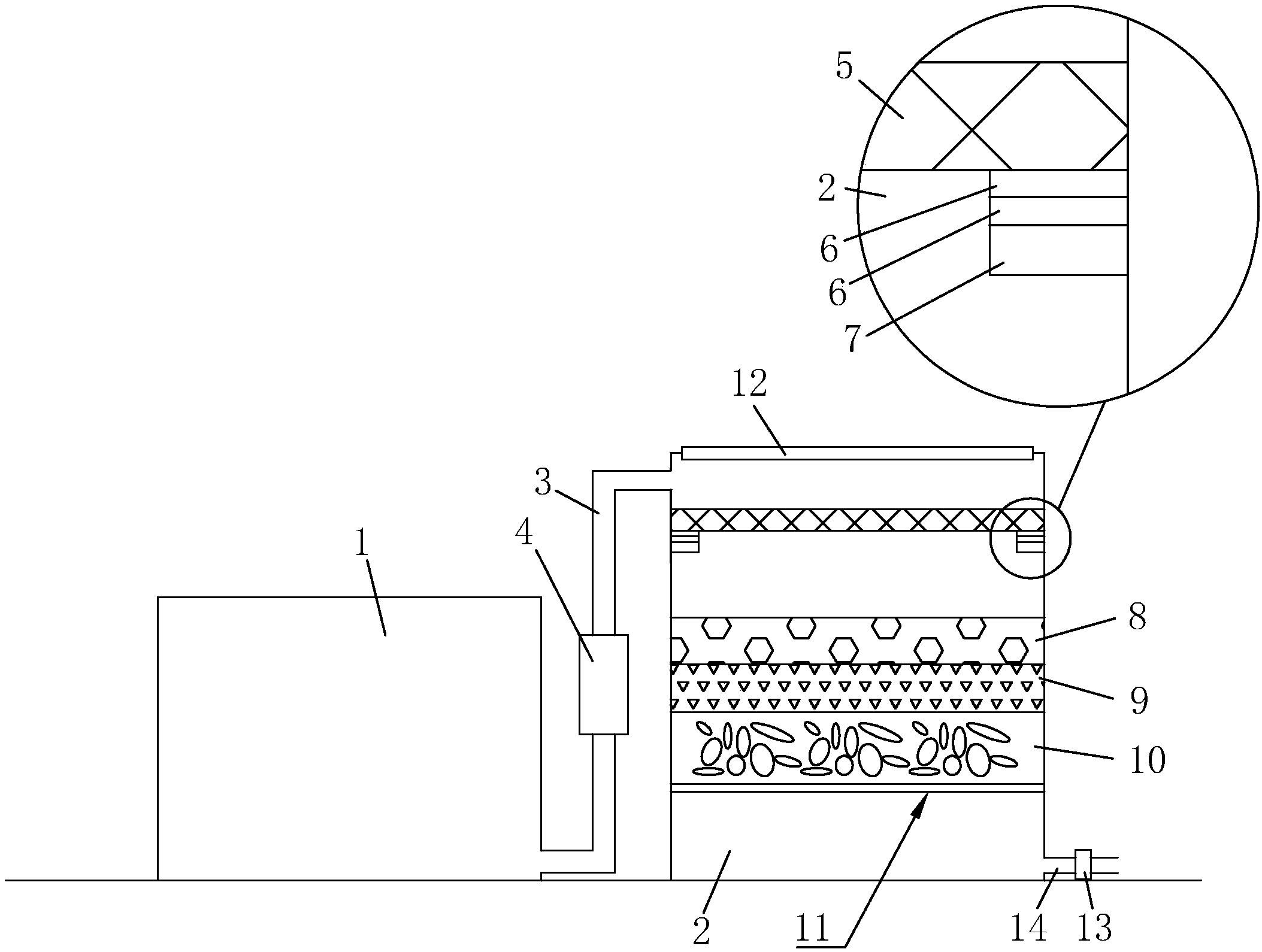

1.一种鸡屠宰生产线的废水处理装置，包括浸烫池(1)，其特征是：所述浸烫池(1)通过废水管(3)与废水处理箱(2)连通，所述废水管(3)的两端分别连通于浸烫池(1)的下端和废水处理箱(2)的上端，所述废水管(3)设有抽水件;
所述废水处理箱(2)的内壁固定安装有呈水平设置的隔板(11)，所述隔板(11)将废水处理箱(2)分隔成上下分布的过滤腔和沉淀腔，所述过滤腔内设有用于过滤废水的过滤网(5)，所述隔板(11)的上表面设有用于吸附杂质的吸附层结构，所述隔板(11)上设有若干个漏水孔，所述废水处理箱(2)的下端连通有排水管(14),所述排水管(14)设有阀门(13)。
2.根据权利要求1所述的一种鸡屠宰生产线的废水处理装置，其特征是：所述吸附层结构包括卵石层(8)、石英砂层(9)和活性炭层(10)。
3.根据权利要求2所述的一种鸡屠宰生产线的废水 处理装置，其特征是：所述活性炭层(10)、所述石英砂层(9)和所述卵石层(8)依次自下而上铺设于隔板(11)的上表面。
4.根据权利要求3所述的一种鸡屠宰生产线的废水处理装置，其特征是：所述废水处理箱(2)的上表面设有清理门(12)。
5.根据权利要求4所述的一种鸡屠宰生产线的废水处理装置，其特征是：所述过滤腔的内壁设有用于承载放置过滤网(5)的环形凸沿(7)。
6.根据权利要求5所述的一种鸡屠宰生产线的废水处理装置，其特征是：所述环形凸沿(7)的上表面与所述过滤网(5)的下表面均设有磁铁(6)。
7.根据权利要求6所述的一种鸡屠宰生产线的废水处理装置，其特征是：所述抽水件为离心泵(4)。
说明书
一种鸡屠宰生产线的废水处理装置
技术领域
本实用新型涉及家畜屠宰技术领域，更具体地说，它涉及一种鸡屠宰生产线的废水处理装置。
背景技术
随着社会的进步和机械化程度的提高，食用鸡的养殖和屠宰不再是一家一户的小作坊形式，而是大型养殖场和机械化屠宰生产线。
鸡的屠宰工艺包括：吊挂、电麻刺杀、放血、浸烫、脱毛、整理、取内脏、预冷、分割以及包装入库等步骤。进行烫毛时，需要将预烫池的水温控制在50℃-60℃之间，紧接着就将鸡送入浸烫池浸烫。
现今大部分的鸡屠宰生产线，一般会将浸烫池所使用过的热水直接排出场外，然而，由于排出的热水中含有杂质和污物引发恶臭，进而影响屠宰场的周边环境。
实用新型内容
针对上述现有技术的不足，本实用新型的目的是提供一种鸡屠宰生产线的废水处理装置，具有改善废水的水质，进而提高屠宰场外环境质量的优点。
本实用新型的上述技术目的是通过以下技术方案得以实现的：一种鸡屠宰生产线的废水处理装置，包括浸烫池，所述浸烫池通过废水管与废水处理箱连通，所述废水管的两端分别连通于浸烫池的下端和废水处理箱的上端，所述废水管设有抽水件;
所述废水处理箱的内壁固定安装有呈水平设置的隔板，所述隔板将废水处理箱分隔成上下分布的过滤腔和沉淀腔，所述过滤腔内设有用于过滤废水的过滤网，所述隔板的上表面设有用于吸附杂质的吸附层结构，所述隔板上设有若干个漏水孔，所述废水处理箱的下端连通有排水管,所述排水管设有阀门。
通过采用上述技术方案，当排废水时，启动抽水件，将废水由浸烫池经废水管流入废水处理箱，废水在经过过滤网时，能够将大块的杂质过滤掉，进而废水落入吸附层结构上，吸附层对废水进一步吸附处理，提高过滤效果，之后打开阀门，废水由排水管流出。达到了改善废水的水质，提高屠宰场外环境质量的目的。
优选的，所述吸附层结构包括卵石层、石英砂层和活性炭层。
通过采用上述技术方案，卵石层、石英砂层和活性炭层作为现有较为常用的吸附层结构，能够有效的对废水进行除臭、除色。
优选的，所述活性炭层、所述石英砂层和所述卵石层依次自下而上铺设于隔板的上表面。
通过采用上述技术方案，卵石层中卵石之间的缝隙较大，可过滤较大的杂质;细沙层较为精细，用于过滤较细的杂质;活性炭层用于吸附某些有机污染物和某些无机物，包含某些有毒的重金属。
优选的，所述废水处理箱的上表面设有清理门。
通过采用上述技术方案，清理门便于工人定期清理过滤网，以达到提高过滤质量的目的。
优选的，所述过滤腔的内壁设有用于承载放置过滤网的环形凸沿。
通过采用上述技术方案，承载放置于环形凸沿上的过滤网便于工人取出后冲洗清理，清洁更方便。
优选的，所述环形凸沿的上表面与所述过滤网的下表面均设有磁铁。
通过采用上述技术方案，磁铁能够将过滤网牢牢吸附于环形凸沿上，避免过滤网脱落的情况发生。
优选的，所述抽水件为离心泵。
通过采用上述技术方案，离心泵抽水时流量更均匀、运转更平稳。
综上所述，本实用新型具有以下有益效果：
1、当排废水时，启动抽水件，将废水由浸烫池经废水管流入废水处理箱，废水在经过过滤网时，能够将大块的杂质过滤掉，进而废水落入吸附层结构上，吸附层对废水进一步吸附处理，提高过滤效果，之后打开阀门，废水由排水管流出。达到了改善废水的水质，提高屠宰场外环境质量的目的;
2、卵石层中卵石之间的缝隙较大，可过滤较大的杂质;细沙层较为精细，用于过滤较细的杂质;活性炭层用于吸附某些有机污染物和某些无机物，包含某些有毒的重金属。
