申请日2018.03.10
公开(公告)日2018.12.28
IPC分类号B01D29/03; B01D29/96
摘要
本实用新型公开了一种适用于小型污水处理站的可升降式网状格栅，是由六个面均为二十目的筛网包围而成的六面体结构，在其中的一个面上设有可旋转筛网面，可旋转筛网面可绕旋转轴旋转。所述网状格栅置于水平的形状为“田”字网状结构的格栅托架上，格栅托架固定于竖向的导轨下部，网状格栅底部设有滑轮，在锁扣及钢丝绳的牵引下，滑轮可在导轨内上下移动。所述可旋转筛网面通过旋转轴与网状格栅连接;可旋转筛网面通过锁扣与钢丝绳连接，通过拉动钢丝绳可控制可旋转筛网面绕旋转轴旋转。该网状格栅具有体积小、质量轻、安装方便、可升降、操作简单、无能耗等一系列优点。
权利要求书
1.一种适用于小型污水处理站的可升降式网状格栅，是由六个面均为二十目的筛网包围而成的六面体结构，其特征是，所述网状格栅的一个面上设有可旋转筛网面，可旋转筛网面可绕其旋转轴旋转。
2.根据权利要求1所述的一种适用于小型污水处理站的可升降式网状格栅，其特征是，所述网状格栅置于水平的格栅托架上，格栅托架固定于竖向的导轨下部，网状格栅可在锁扣及钢丝绳的牵引下沿着导轨上下移动。
3.根据权利要求1所述的一种适用于小型污水 处理站的可升降式网状格栅，其特征是，所述网状格栅底部设有滑轮，滑轮可在导轨内上下滑动。
4.根据权利要求2所述的一种适用于小型污水处理站的可升降式网状格栅，其特征是，所述格栅托架为“田”字网状结构。
5.根据权利要求1所述的一种适用于小型污水处理站的可升降式网状格栅，其特征是，所述可旋转筛网面通过旋转轴与网状格栅连接;可旋转筛网面通过锁扣与钢丝绳连接，通过拉动钢丝绳可控制可旋转筛网面绕旋转轴旋转。
说明书
一种适用于小型污水处理站的可升降式网状格栅
技术领域
本发明涉及一种网状格栅，尤其是一种适用于小型污水处理站的可升降式网状格栅。
背景技术
目前，市面上可售的格栅总体分为格栅机及筛网两大类。格栅机适用于较高悬浮物浓度污水，一般应用于大型污水处理厂，其运行能耗较高;筛网适用于低悬浮物浓度污水，一般应用于小型污水处理站，无能耗，但清渣过程主要是依靠人工用铁耙打捞，操作较困难。
而在我国农村地区，生活污水采用分散式处理的形式已越来越普遍，以村落甚至是以家庭为单位来收集污水并加以处理，每天处理的污水量多则百来方，少则几方到几十方不等。像这种小型污水处理站，如果采用格栅机来拦截并清除污水中的悬浮物，势必会增加设备成本，且运行费用较高，不够经济;如果采用筛网来拦截并清除污水中的悬浮物，势必会增加管理费用，也不是一个理想的选择。因此，研发一种适用于小型污水处理站且易于操作的格栅势在必行。
发明内容
本发明的目的是为克服上述现有技术的不足，提供一种适用于小型污水处理站的可升降式网状格栅，该网状格栅具有体积小、质量轻、安装方便、可升降、操作简单、无能耗等一系列优点。
为实现上述目的，本发明采用下述技术方案：
一种适用于小型污水处理站的可升降式网状格栅，是由六个面均为二十目的筛网包围而成的六面体结构，在其中的一个面上设有可旋转筛网面，可旋转筛网面可绕其旋转轴旋转。
所述网状格栅置于水平的格栅托架上，格栅托架固定于竖向的导轨下部，网状格栅可在锁扣及钢丝绳的牵引下沿着导轨上下移动。
所述网状格栅底部设有滑轮，滑轮可在导轨内上下滑动。
所述格栅托架为“田”字网状结构。
所述可旋转筛网面通过旋转轴与网状格栅连接;可旋转筛网面通过锁扣与钢丝绳连接，通过拉动钢丝绳可控制可旋转筛网面绕旋转轴旋转。
本发明中：
导轨作用：支撑格栅托架;限制网状格栅移动轨迹，防止其在上下移动过程中倾翻。
滑轮作用：使网状格栅上下移动更容易。
格栅托架作用：支撑网状格栅。
可旋转筛网面作用：合上时，可防止内部悬浮物洒落;打开时，夹杂悬浮物的污水可进入网状格栅内。
锁扣作用：连接网状格栅和钢丝绳。
钢丝绳作用：控制网状格栅上下移动;控制可旋转筛网面的旋转。
以上所述筛网、导轨、滑轮、锁扣、钢丝绳和旋转轴在市场上均有售，故在此均不再赘述。

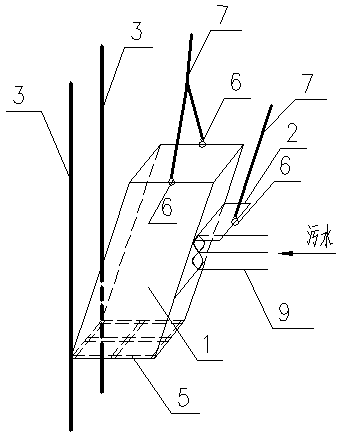

正常工作时，网状格栅放置于水平格栅托架上，可旋转筛网面处于打开状态，搁置于污水管之上。当网状格栅内收集到一定看来量的悬浮物之后，拉动钢丝绳使网状格栅沿着导轨向上移动，可旋转筛网面自动合上。网状格栅内悬浮物清除完毕后，将网状格栅底部滑轮置于导轨内，通过收放钢丝绳长度，网状格栅慢慢下落至格栅托架上，可旋转筛网面正好搁置于污水管之上。
本发明公开了一种适用于小型污水处理站的可升降式网状格栅，相对于传统污水厂使用的格栅来说，该网状格栅具有以下一系列优点：
1.体积小、质量轻：该网状格栅结构简单，每个面均采用镂空形式。
2.安装方便：该网状格栅结构简单，无需专业人员安装。
3.可升降：该网状格栅将滑轮+导轨设计进去，网状格栅可沿导轨轻易上下滑动。
4.操作简单：该网状格栅不包含任何复杂设备，操作时只需拉动钢丝绳就可控制网状格栅的上下移动。
5.无能耗：该网状格栅不包含任何能耗设备，无能耗。
