公开(公告)日2018.12.28
IPC分类号B01F9/12
摘要
本发明公开了一种智能化污水深度处理系统，包括机架以及搅拌筒，所述机架顶部端面内设有开口向上的安装腔，所述安装腔左右两侧内壁中对称设有第一滑动槽，所述第一滑动槽中滑动安装有第一滑动块，所述第一滑动块中设有左右贯穿的第一通槽，所述第一通槽上下端壁中可转动的安装有第一转动轴，所述第一转动轴上固定设有转动齿轮，所述第一滑动槽内顶壁连通设置有左右延伸的第一转动腔，所述第一转动轴顶部延伸端伸入所述第一转动腔中且顶部末端固定设有第一锥齿轮，所述第一转动腔左右端壁中可转动的安装有第二转动轴，所述第二转动轴上分别固定设有第二锥齿轮和第三锥齿轮。
权利要求书
1.一种智能化污水深度处理系统，包括机架以及搅拌筒，其特征在于：所述机架顶部端面内设有开口向上的安装腔，所述安装腔左右两侧内壁中对称设有第一滑动槽，所述第一滑动槽中滑动安装有第一滑动块，所述第一滑动块中设有左右贯穿的第一通槽，所述第一通槽上下端壁中可转动的安装有第一转动轴，所述第一转动轴上固定设有转动齿轮，所述第一滑动槽内顶壁连通设置有左右延伸的第一转动腔，所述第一转动轴顶部延伸端伸入所述第一转动腔中且顶部末端固定设有第一锥齿轮，所述第一转动腔左右端壁中可转动的安装有第二转动轴，所述第二转动轴上分别固定设有第二锥齿轮和第三锥齿轮，所述安装腔左右两侧内壁中对称设置有位于所述第一滑动槽下方的第二滑动槽，所述第二滑动槽内顶壁设有第二转动腔，左右两个所述第二滑动槽之间滑动安装有滑动板，所述滑动板中设有螺纹孔，所述螺纹孔中螺纹配合安装有螺纹杆，所述螺纹杆底部延伸端与固定设置于所述第二滑动槽内底壁的第一电机动力连接，所述螺纹杆顶部延伸端伸入所述第二转动腔中且与所述第二转动腔内顶壁转动配合连接，所述滑动板中通过转动轴承可转动的安装有转动盘，所述转动盘中设有上下贯穿的第二通槽，所述安装腔下方的所述机架中左右延伸设置有第三转动腔，所述第三转动腔与所述第一转动腔之间可转动的安装有第三转动轴，所述第三转动轴顶部延伸端伸入所述第一转动腔中且顶部末端固定设有与所述第三锥齿轮相啮合的第四锥齿轮，所述第三转动轴底部延伸端伸入所述第三转动腔中且底部末端固定设有第一传动轮，所述第三转动腔与所述安装腔之间可转动的安装有第四转动轴，所述第四转动轴与固定设置与所述第三转动腔内底壁中的第二电机 动力连接，所述安装腔中的所述第四转动轴上固定设有转动头，所述第三转动腔中的所述第四转动轴上固定设有第二传动轮，所述第一传动轮与所述第二传动轮之间通过传动带传动配合连接，所述机架上设有移动装置，所述移动装置包括角柱以及移动轮。
2.根据权利要求1所述的一种智能化污水深度处理系统，其特征在于：第一滑动槽内底壁设有限位槽，所述限位槽中滑动安装有与所述第一滑动块固定连接的限位块，所述限位槽靠近所述第二转动腔的端壁中设有与所述限位块固定连接的顶压弹簧。
3.根据权利要求1所述的一种智能化污水深度处理系统，其特征在于：所述第二转动腔中的所述螺纹杆上固定设有绕线轮，所述绕线轮上饶设有拉绳，所述第二转动腔与所述限位槽之间连通设置有第三通槽，所述拉绳远离所述绕线轮的一端贯穿所述第三通槽且与所述限位块固定连接。
4.根据权利要求1所述的一种智能化污水深度处理系统，其特征在于：所述搅拌筒外表面设有连通外部的环形槽，所述环形槽中设有内齿圈，所述搅拌筒中设有开口向上的搅拌腔，所述搅拌腔内底壁通过转动轴承可转动的安装有转动套，所述转动套顶部固定设有位于所述搅拌腔中的搅拌轴，所述转动套底部端面设有开口向下的转动孔。
5.根据权利要求1所述的一种智能化污水深度处理系统，其特征在于：所述机架顶部端面固定设有支撑架，所述支撑架底部端面内固定设有液压缸，所述液压缸的液压杆底部末端转动配合安装有端盖，所述端盖底部端面固定设有密封圈。
6.根据权利要求1所述的一种智能化污水深度处理系统，其特征在于：所述角柱分别固定设置于所述机架四个角底部，且每个所述角柱内底部均可转动的安装有所述移动轮。
说明书
一种智能化污水深度处理系统
技术领域
本发明涉及污水处理技术领域，具体是一种智能化污水深度处理系统。
背景技术
在一些污水处理厂中，常常利用污水处理剂对污水进行净化处理，传统中一般都是利用人力手动搅拌来快速实现污水以及污水处理剂的快速融合，此种操作方式，劳动强度大，且效率低，现有中也有一些自动化程度高的污水搅拌装置，但其只能实现定向搅拌，其搅拌效率低下、搅拌效果差，另外，现有中的污水搅拌装置，其搅拌筒拆卸极为困难，在后期更换以及清洁时难度较大，存在较大弊端，需要改进。
发明内容
本发明所要解决的技术问题是提供一种智能化污水深度处理系统，其能够解决上述现在技术中的问题。
本发明是通过以下技术方案来实现的：本发明的一种智能化污水深度处理系统，包括机架以及搅拌筒，所述机架顶部端面内设有开口向上的安装腔，所述安装腔左右两侧内壁中对称设有第一滑动槽，所述第一滑动槽中滑动安装有第一滑动块，所述第一滑动块中设有左右贯穿的第一通槽，所述第一通槽上下端壁中可转动的安装有第一转动轴，所述第一转动轴上固定设有转动齿轮，所述第一滑动槽内顶壁连通设置有左右延伸的第一转动腔，所述第一转动轴顶部延伸端伸入所述第一转动腔中且顶部末端固定设有第一锥齿轮，所述第一转动腔左右端壁中可转动的安装有第二转动轴，所述第二转动轴上分别固定设有第二锥齿轮和第三锥齿轮，所述安装腔左右两侧内壁中对称设置有位于所述第一滑动槽下方的第二滑动槽，所述第二滑动槽内顶壁设有第二转动腔，左右两个所述第二滑动槽之间滑动安装有滑动板，所述滑动板中设有螺纹孔，所述螺纹孔中螺纹配合安装有螺纹杆，所述螺纹杆底部延伸端与固定设置于所述第二滑动槽内底壁的第一电机动力连接，所述螺纹杆顶部延伸端伸入所述第二转动腔中且与所述第二转动腔内顶壁转动配合连接，所述滑动板中通过转动轴承可转动的安装有转动盘，所述转动盘中设有上下贯穿的第二通槽，所述安装腔下方的所述机架中左右延伸设置有第三转动腔，所述第三转动腔与所述第一转动腔之间可转动的安装有第三转动轴，所述第三转动轴顶部延伸端伸入所述第一转动腔中且顶部末端固定设有与所述第三锥齿轮相啮合的第四锥齿轮，所述第三转动轴底部延伸端伸入所述第三转动腔中且底部末端固定设有第一传动轮，所述第三转动腔与所述安装腔之间可转动的安装有第四转动轴，所述第四转动轴与固定设置与所述第三转动腔内底壁中的第二电机 动力连接，所述安装腔中的所述第四转动轴上固定设有转动头，所述第三转动腔中的所述第四转动轴上固定设有第二传动轮，所述第一传动轮与所述第二传动轮之间通过传动带传动配合连接，所述机架上设有移动装置，所述移动装置包括角柱以及移动轮。

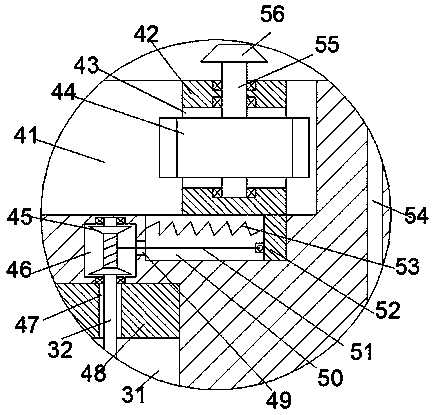

进一步的技术方案，第一滑动槽内底壁设有限位槽，所述限位槽中滑动安装有与所述第一滑动块固定连接的限位块，所述限位槽靠近所述第二转动腔的端壁中设有与所述限位块固定连接的顶压弹簧。
进一步的技术方案，所述第二转动腔中的所述螺纹杆上固定设有绕线轮，所述绕线轮上饶设有拉绳，所述第二转动腔与所述限位槽之间连通设置有第三通槽，所述拉绳远离所述绕线轮的一端贯穿所述第三通槽且与所述限位块固定连接。
进一步的技术方案，所述搅拌筒外表面设有连通外部的环形槽，所述环形槽中设有内齿圈，所述搅拌筒中设有开口向上的搅拌腔，所述搅拌腔内底壁通过转动轴承可转动的安装有转动套，所述转动套顶部固定设有位于所述搅拌腔中的搅拌轴，所述转动套底部端面设有开口向下的转动孔。
进一步的技术方案，所述机架顶部端面固定设有支撑架，所述支撑架底部端面内固定设有液压缸，所述液压缸的液压杆底部末端转动配合安装有端盖，所述端盖底部端面固定设有密封圈。
进一步的技术方案，所述角柱分别固定设置于所述机架四个角底部，且每个所述角柱内底部均可转动的安装有所述移动轮。
本发明的有益效果是：
本发明装置安装时，首先将所述搅拌筒放置于所述安装腔中，使所述搅拌筒底部端面与所述转动盘顶部端面相抵，此时所述转动孔与所述第二通槽对准，然后控制所述第一电机转动，所述第一电机转动后可通过所述螺纹杆驱动所述滑动板向下滑动，与此同时，所述所述螺纹杆转动后可带动所述绕线筒转动，所述绕线筒转动后可通过所述拉绳拉动所述第一滑动块朝向所述安装腔中滑动，当所述滑动板底部端面与所述第二滑动槽内底壁相抵时，所述转动头插入所述转动孔中，所述环形槽与所述第一滑动槽连通，所述转动齿轮伸入所述环形槽中且与所述内齿圈相内核，与此同时，所述第一锥齿轮与所述第二锥齿轮相啮合，从而可实现快速安装操作，可大大提高安装时的简便性;
搅拌时，首先将将污水以及污水添加剂加入所述搅拌腔中后，控制所述第二电机正向转动，所述第二电机正向转动后可驱动所述第四转动轴转动，所述第四转动轴转动后一方面可通过所述转动头驱动所述转动套带动所述搅拌轴正向转动，从而可对搅拌腔中的污水混合物进行正向搅拌，所述第四转动轴转动后另一方面可通过所述第二传动轮带动所述第一传动轮、第三转动轴、第四锥齿轮、第三锥齿轮、第二锥齿轮、第一锥齿轮以及所述转动齿轮转动，所述转动齿轮转动后可通过所述内齿圈驱动所述搅拌筒反向转动，从而可对搅拌腔中的污水混合物进行反向搅拌，由此可大大提高搅拌效率以及搅拌效果;
搅拌完成后，首先通过所述液压缸控制所述端盖最大程度远离所述搅拌筒，然后控制所述第一电机反向转动，使所述滑动板带动所述搅拌筒向上滑动，当所述滑动板顶部端面与所述第二滑动槽内顶壁相抵时，所述机架恢复至初始状态，然后取出所述搅拌筒进行卸料即可;
本发明装置结构简单，拆装简便，可通过控制所述搅拌筒以及搅拌轴的正反转来实现对污水混合物的快速搅拌，可大大提高搅拌效率以及搅拌效果。
