申请日2018.08.19
公开(公告)日2019.01.11
IPC分类号B01D21/04; B01D21/18; B01D21/24
摘要
本发明公开了污水处理池浮泥渣集中去除装置，其结构包括观察爬梯、处理池、刮泥手轮、固定底板、浮泥收集装置，本实用设有的处理池在需要进行浮泥去除时，工作人员可以直接通过刮泥手轮转动，然后带动驱动机构将刮泥机构向主体左端推进，而后辅助机构进行拖动，使刮泥机构顺利翘起，进而对浮泥层进行去除，并倒入收集箱内，此外，主传动机构根据驱动机构带动，控制抖料机构产生震动，使刮泥机构内的浮泥顺利倒入箱体内部，有效提高了浮泥去除效率，提升了清洁效率，且工作人员无需攀爬至处理池上端进行控制，大大降低了风险性与劳动力。
权利要求书

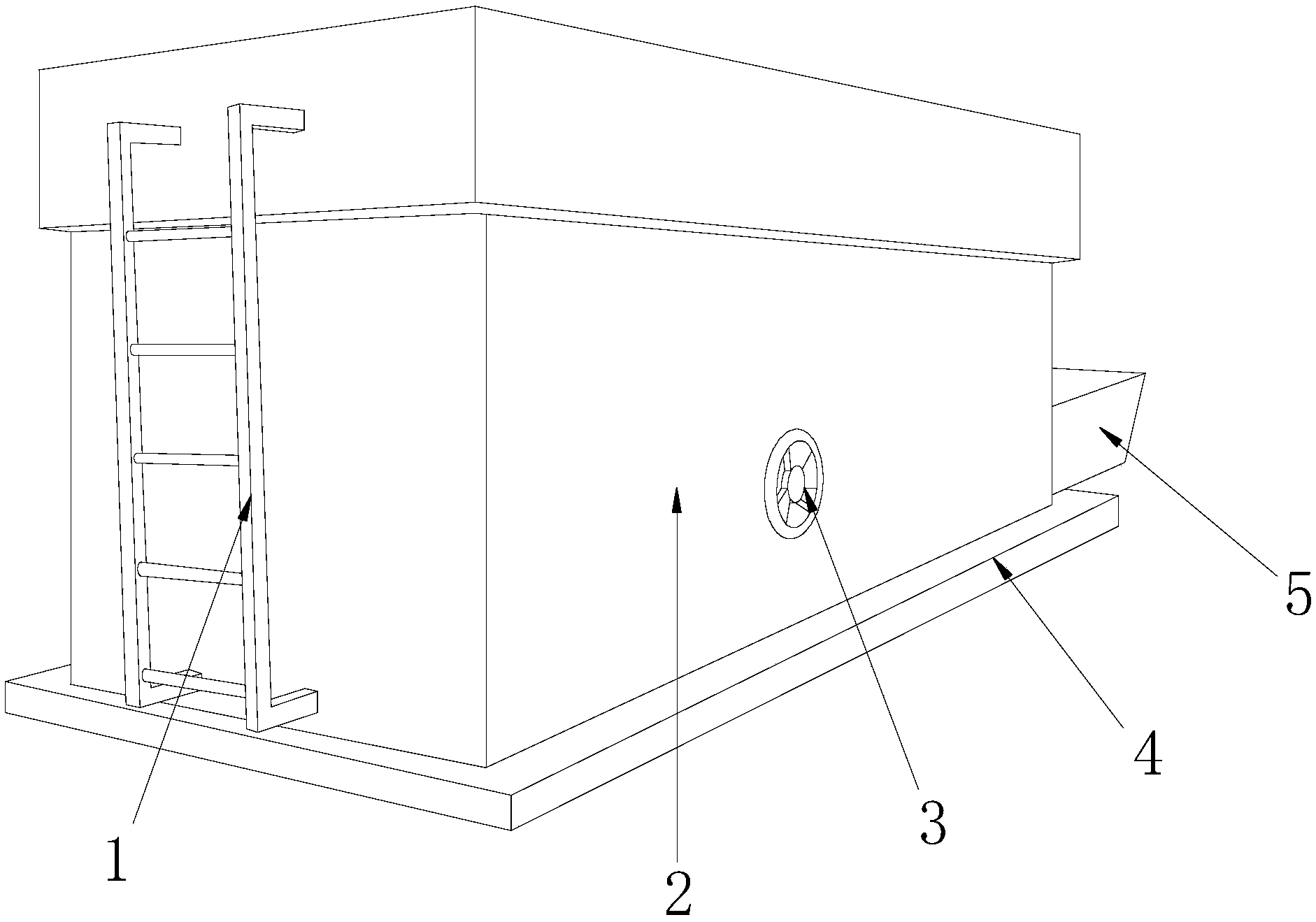

1.污水处理池浮泥渣集中去除装置，其结构包括观察爬梯(1)、处理池(2)、刮泥手轮(3)、固定底板(4)、浮泥收集装置(5)，所述处理池(2)为矩形结构，且底部通过焊接方式设于固定底板(4)上端，所述观察爬梯(1)设于处理池(2)前端中部，所述处理池(2)侧面中部设有刮泥手轮(3)，所述浮泥收集装置(5)通过扣合方式安装于处理池(2)后端底部，其特征在于：
所述处理池(2)包括收集箱(201)、主体(202)、辅助机构(203)、驱动机构(204)、主传动机构(205)、抖料机构(206)、刮泥机构(207)，所述收集箱(201)通过扣合方式设于主体(202)左侧下端，所述主体(202)顶部右端设有刮泥机构(207)，所述驱动机构(204)设于主体(202)内部，且中部与主传动机构(205)相连接，所述主传动机构(205)通过扣合方式设于主体(202)中部，且左端与抖料机构(206)右端相连接，所述抖料机构(206)设于主体(202)左侧上端，所述辅助机构(203)通过扣合方式设于主体(202)右端，且上端与刮泥机构(207)相连接。
2.根据权利要求1所述的污水处理池浮泥渣集中去除装置，其特征在于：所述收集箱(201)包括箱体(2011)、固定支架(2012)、传动齿条(2013)、升降滑轮(2014)，所述箱体(2011)右侧通过固定支架(2012)扣合安装于箱体(2011)左侧下端，所述传动齿条(2013)垂直设于固定支架(2012)右端，且与驱动机构(204)相连接，所述传动齿条(2013)与箱体(2011)之间通过升降滑轮(2014)相连接，所述箱体(2011)底部右端与抖料机构(206)相连接。
3.根据权利要求1所述的污水处理池浮泥渣集中去除装置，其特征在于：所述主体(202)包括安装架(2021)、外壳(2022)、污水池(2023)、浮泥层(2024)，所述安装架(2021)设于外壳(2022)底部，所述外壳(2022)内部设有污水池(2023)，所述浮泥层(2024)设于污水池(2023)上端，且与刮泥机构(207)相连接。
4.根据权利要求1所述的污水处理池浮泥渣集中去除装置，其特征在于：所述辅助机构(203)包括导向支架(2031)、复位弹簧(2032)、移动滑轮(2033)、复位拉杆(2034)、一号传动绳(2035)、外部收线架(2036)、内部收线架(2037)、二号传动绳(2038)，所述导向支架(2031)为“L”形结构，且短边开槽处设于外壳(2022)底部，所述复位弹簧(2032)设于导向支架(2031)内部，且右端与复位拉杆(2034)相连接，所述复位拉杆(2034)顶部左端通过移动滑轮(2033)与导向支架(2031)内部相连接，且右端与一号传动绳(2035)相扣合，所述外部收线架(2036)与内部收线架(2037)相套合，且设于外壳(2022)右下端，所述一号传动绳(2035)上端与外部收线架(2036)相绕合，所述内部收线架(2037)与二号传动绳(2038)下端相绕合，且二号传动绳(2038)上端与刮泥机构(207)相连接。
5.根据权利要求1所述的污水处理池浮泥渣集中去除装置，其特征在于：所述驱动机构(204)包括一号链条轮(2041)、二号链条轮(2042)、联动直齿(2043)、驱动轮(2044)、传动链条(2045)、三号链条轮(2046)，所述一号链条轮(2041)与二号链条轮(2042)设于外壳(2022)顶部两端，所述外壳(2022)左下端的三分之一处设有联动直齿(2043)，且联动直齿(2043)后端与安装架(2021)左上端相扣合，所述三号链条轮(2046)设于外壳(2022)右下端的三分之二处，且与联动直齿(2043)相互平行，所述驱动轮(2044)设于外壳(2022)下端中部靠左的三分之二处，且与安装架(2021)左上端的三分之一处相扣合，所述传动链条(2045)与一号链条轮(2041)、二号链条轮(2042)、联动直齿(2043)、驱动轮(2044)、三号链条轮(2046)相绕合，所述传动链条(2045)上端与刮泥机构(207)相连接。
6.根据权利要求1所述的污水处理池浮泥渣集中去除装置，其特征在于：所述主传动机构(205)包括传动推架(2051)、传动轮(2052)、传动凸轮(2053)，所述传动推架(2051)下端与驱动轮(2044)相扣合，且上端与传动轮(2052)一端相扣合，所述传动轮(2052)背面设有传动凸轮(2053)，所述传动凸轮(2053)左侧与抖料机构(206)右端相连接。
7.根据权利要求1所述的污水处理池浮泥渣集中去除装置，其特征在于：所述抖料机构(206)包括传动推杆(2061)、推杆滑槽(2062)、抖料架(2063)、抖料推杆(2064)、抖动弹簧(2065)、减震板(2066)、减震块(2067)，所述推杆滑槽(2062)左端通过焊接方式安装于外壳(2022)左侧中部，所述传动推杆(2061)与推杆滑槽(2062)右端相扣合，且与传动凸轮(2053)相贴合，所述抖料推杆(2064)右端设于推杆滑槽(2062)左端，且通过抖动弹簧(2065)与传动推杆(2061)相连接，所述抖料架(2063)为“7”字形结构，且下端与抖料推杆(2064)左端相扣合，所述减震板(2066)右端与推杆滑槽(2062)底部左端相扣合，所述减震块(2067)设于减震板(2066)底部左端，且与箱体(2011)顶部右端相贴合，所述抖料架(2063)左上端与刮泥机构(207)相连接。
8.根据权利要求1所述的污水处理池浮泥渣集中去除装置，其特征在于：所述刮泥机构(207)包括刮泥浮块(2071)、刮泥板(2072)、变向滚珠(2073)、变向轮(2074)、移动板(2075)、导向联动轮(2076)、移动轮(2077)，所述移动板(2075)设于外壳(2022)上端，且右下端通过移动轮(2077)与传动链条(2045)相啮合，所述导向联动轮(2076)设于移动板(2075)右上角，所述移动板(2075)中部设有变向轮(2074)，所述变向滚珠(2073)设有两个以上，且均匀等距分布于变向轮(2074)左侧，所述刮泥板(2072)与变向滚珠(2073)相扣合，且下端设有刮泥浮块(2071)，所述刮泥板(2072)右下端与抖料架(2063)相连接，且顶部与二号传动绳(2038)相扣合。
说明书
污水处理池浮泥渣集中去除装置
技术领域
本发明涉及浮泥渣集中去除装置领域，尤其是涉及到一种污水处理池浮泥渣集中去除装置。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、医疗和餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。一些市政小型污水处理池的内壁很容易由于被悬浮的淤泥附着，从而影响污水处理的效果，传统的处理方法，基本都是通过人工通过铁锹对内壁进行清刮。现技术在进行浮泥去除时需要攀爬至处理池的高度，然后人工推动设备进行去除，这样即增加了劳动力度，影响了清洁效率，且工作人员稍有不慎容易坠入处理池里面，风险性太大。
发明内容
针对现有技术的不足，本发明是通过如下的技术方案来实现：污水处理池浮泥渣集中去除装置，其结构包括观察爬梯、处理池、刮泥手轮、固定底板、浮泥收集装置，所述处理池为矩形结构，且底部通过焊接方式设于固定底板上端，所述观察爬梯设于处理池前端中部，所述处理池侧面中部设有刮泥手轮，所述浮泥收集装置通过扣合方式安装于处理池后端底部，所述处理池包括收集箱、主体、辅助机构、驱动机构、主传动机构、抖料机构、刮泥机构，所述收集箱通过扣合方式设于主体左侧下端，所述主体顶部右端设有刮泥机构，所述驱动机构设于主体内部，且中部与主传动机构相连接，所述主传动机构通过扣合方式设于主体中部，且左端与抖料机构右端相连接，所述抖料机构设于主体左侧上端，所述辅助机构通过扣合方式设于主体右端，且上端与刮泥机构相连接。
作为本技术方案的进一步优化，所述收集箱包括箱体、固定支架、传动齿条、升降滑轮，所述箱体右侧通过固定支架扣合安装于箱体左侧下端，所述传动齿条垂直设于固定支架右端，且与驱动机构相连接，所述传动齿条与箱体之间通过升降滑轮相连接，所述箱体底部右端与抖料机构相连接。
作为本技术方案的进一步优化，所述主体包括安装架、外壳、污水池、浮泥层，所述安装架设于外壳底部，所述外壳内部设有污水池，所述浮泥层设于污水池上端，且与刮泥机构相连接。
作为本技术方案的进一步优化，所述辅助机构包括导向支架、复位弹簧、移动滑轮、复位拉杆、一号传动绳、外部收线架、内部收线架、二号传动绳，所述导向支架为“L”形结构，且短边开槽处设于外壳底部，所述复位弹簧设于导向支架内部，且右端与复位拉杆相连接，所述复位拉杆顶部左端通过移动滑轮与导向支架内部相连接，且右端与一号传动绳相扣合，所述外部收线架与内部收线架相套合，且设于外壳右下端，所述一号传动绳上端与外部收线架相绕合，所述内部收线架与二号传动绳下端相绕合，且二号传动绳上端与刮泥机构相连接。
作为本技术方案的进一步优化，所述驱动机构包括一号链条轮、二号链条轮、联动直齿、驱动轮、传动链条、三号链条轮，所述一号链条轮与二号链条轮设于外壳顶部两端，所述外壳左下端的三分之一处设有联动直齿，且联动直齿后端与安装架左上端相扣合，所述三号链条轮设于外壳右下端的三分之二处，且与联动直齿相互平行，所述驱动轮设于外壳下端中部靠左的三分之二处，且与安装架左上端的三分之一处相扣合，所述传动链条与一号链条轮、二号链条轮、联动直齿、驱动轮、三号链条轮相绕合，所述传动链条上端与刮泥机构相连接。
作为本技术方案的进一步优化，所述主传动机构包括传动推架、传动轮、传动凸轮，所述传动推架下端与驱动轮相扣合，且上端与传动轮一端相扣合，所述传动轮背面设有传动凸轮，所述传动凸轮左侧与抖料机构右端相连接。
作为本技术方案的进一步优化，所述抖料机构包括传动推杆、推杆滑槽、抖料架、抖料推杆、抖动弹簧、减震板、减震块，所述推杆滑槽左端通过焊接方式安装于外壳左侧中部，所述传动推杆与推杆滑槽右端相扣合，且与传动凸轮相贴合，所述抖料推杆右端设于推杆滑槽左端，且通过抖动弹簧与传动推杆相连接，所述抖料架为“7”字形结构，且下端与抖料推杆左端相扣合，所述减震板右端与推杆滑槽底部左端相扣合，所述减震块设于减震板底部左端，且与箱体顶部右端相贴合，所述抖料架左上端与刮泥机构相连接。
作为本技术方案的进一步优化，所述刮泥机构包括刮泥浮块、刮泥板、变向滚珠、变向轮、移动板、导向联动轮、移动轮，所述移动板设于外壳上端，且右下端通过移动轮与传动链条相啮合，所述导向联动轮设于移动板右上角，所述移动板中部设有变向轮，所述变向滚珠设有两个以上，且均匀等距分布于变向轮左侧，所述刮泥板与变向滚珠相扣合，且下端设有刮泥浮块，所述刮泥板右下端与抖料架相连接，且顶部与二号传动绳相扣合。
有益效果
本发明污水处理池浮泥渣集中去除装置，设有的处理池用于对污水进行过滤处理，工作人员可以通过观察爬梯攀爬至处理池上端进行观察，在需要对处理池上的浮泥进行刮除时，可以直接转动刮泥手轮，然后带动驱动轮转动起来，设有的驱动轮一端带动传动推架推动传动轮，下端则啮合传动链条移动，设有的传动链条通过一号链条轮、二号链条轮、联动直齿、三号链条轮形成了一个倒梯形，而传动链条在这个梯形范围进行移动，设有的移动板通过移动轮与传动链条上端啮合，并向左端移动，从而带动刮泥板直接将浮泥层进行刮除，设有的刮泥浮块通过自身浮力增加刮泥板的下端的倾斜度，便于在刮泥板移动至外壳左端时，将刮泥板送出外壳外部，从而将浮泥倒入箱体内，设有的箱体右端通过固定支架固定，且传动齿条与联动直齿啮合，在传动链条转动的时候，带动联动直齿啮合传动齿条上升，并带动箱体同步上升，从而方便对污泥进行收集，避免浮泥洒出箱体外，设有的升降滑轮用于增加箱体上升联动性，降低摩擦力，通过减震块与减震板的配合，能够有效对箱体起到限位减震作用;此外，传动轮转动时带动传动凸轮同步转动，并控制传动推杆进行前后移动，设有的传动推杆左端通过抖动弹簧与抖料推杆带动抖料架与刮泥板进行抖动，有效提高了浮泥的落料速度，避免刮泥板上残留过多的浮泥，确保浮泥顺利倒入箱体内部。
基于现有技术而言，本发明设有的处理池在需要进行浮泥去除时，工作人员可以直接通过刮泥手轮转动，然后带动驱动机构将刮泥机构向主体左端推进，而后辅助机构进行拖动，使刮泥机构顺利翘起，进而对浮泥层进行去除，并倒入收集箱内，此外，主传动机构根据驱动机构带动，控制抖料机构产生震动，使刮泥机构内的浮泥顺利倒入箱体内部，有效提高了浮泥去除效率，提升了清洁效率，且工作人员无需攀爬至处理池上端进行控制，大大降低了风险性与劳动力。
