铝业废水净化技术及其净化方法

发布时间:2019-2-11 17:20:22  中国污水处理工程网

  申请日2018.08.18

  公开(公告)日2019.01.11

  IPC分类号C02F9/10; C02F103/16

  摘要

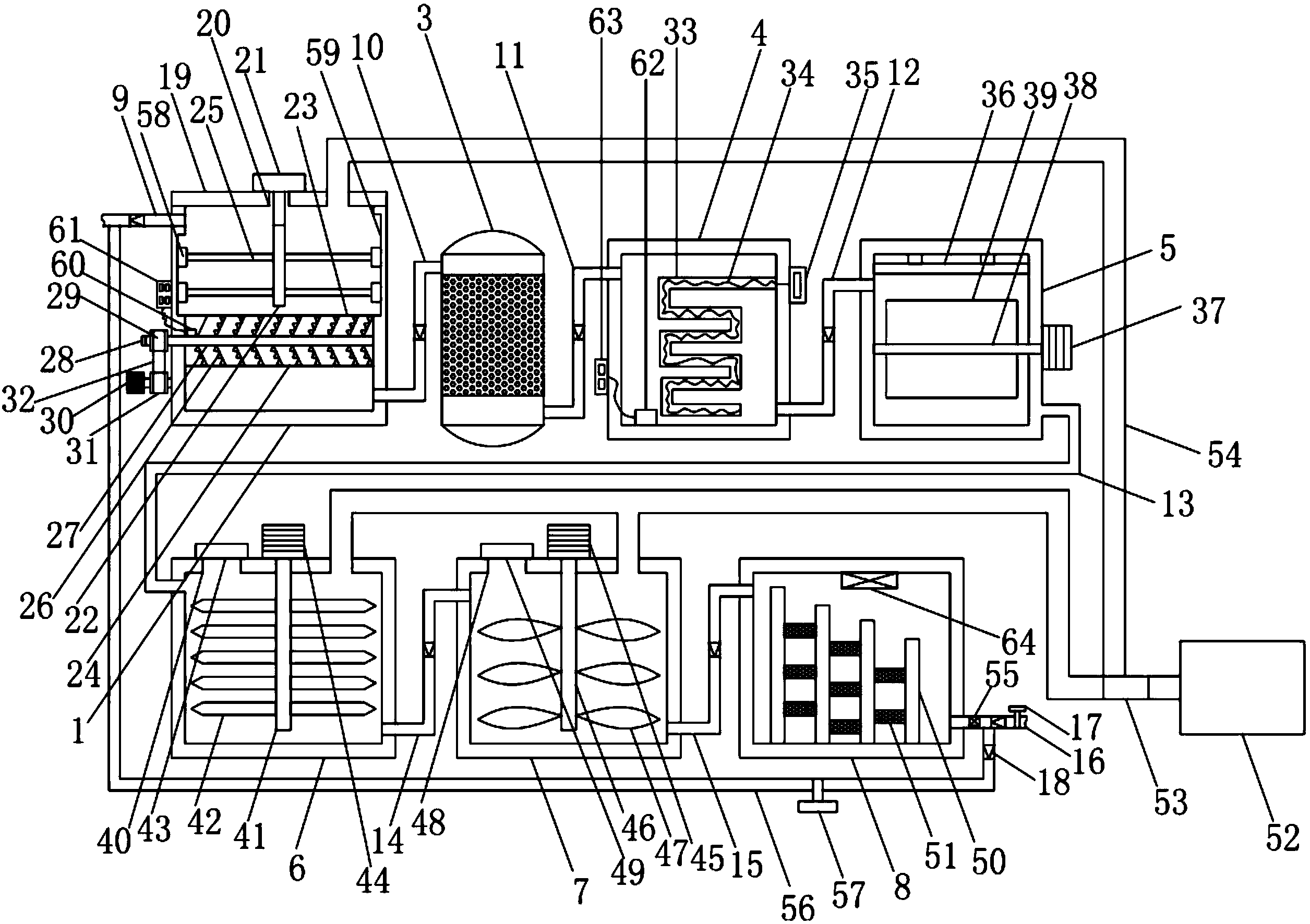

  本发明提供一种铝业废水净化装置及其净化方法,属于废水净化技术领域,该烘干装置包括初级过滤箱、热风供应设备、活性炭过滤器、高温除菌箱、紫外线杀菌箱、中和箱、絮凝箱和沉淀箱,初级过滤箱的进水口上连接有废水管,初级过滤箱和活性炭过滤器之间连接有第一水管,活性炭过滤器和高温除菌箱之间连接有第二水管,高温除菌箱和紫外线杀菌箱之间连接有第三水管,紫外线杀菌箱和中和箱之间连接有第四水管,中和箱和絮凝箱之间连接有第五水管,絮凝箱和沉淀箱之间连接有第六水管,沉淀箱的出水口上连接有出水管,出水管上设有控制阀;本发明中的烘干装置具有能废水净化效率高的优点。

  权利要求书

  1.一种铝业废水净化装置,其特征在于:包括初级过滤箱、热风供应设备、活性炭过滤器、高温除菌箱、紫外线杀菌箱、中和箱、絮凝箱和沉淀箱,所述初级过滤箱、所述活性炭过滤器、所述高温除菌箱、所述紫外线杀菌箱、所述中和箱、所述絮凝箱和所述沉淀箱的左上端均设有进水口且右下端均设有出水口,所述初级过滤箱的进水口上连接有废水管,所述初级过滤箱的出水口和所述活性炭过滤器的进水口之间连接有第一水管,所述活性炭过滤器的出水口和所述高温除菌箱的进水口之间连接有第二水管,所述高温除菌箱的出水口和所述紫外线杀菌箱的进水口之间连接有第三水管,所述紫外线杀菌箱的出水口和所述中和箱的进水口之间连接有第四水管,所述中和箱的出水口和所述絮凝箱的进水口之间连接有第五水管,所述絮凝箱的出水口和所述沉淀箱的进水口之间连接有第六水管,所述沉淀箱的出水口上连接有出水管,所述出水管上设有控制阀,所述废水管、所述第一水管、所述第二水管、所述第三水管、所述第四水管、所述第五水管、所述第六水管和所述出水管上均安装有增压泵,所述初级过滤箱的顶端设有箱盖,所述箱盖的中心处设有伸缩孔,所述箱盖的顶面设有电动伸缩缸,所述初级过滤箱内设有竖置的连接轴、上斜管沉淀组和下斜管沉淀组,所述连接轴的轴身上设有过滤网,所述电动伸缩缸的伸缩杆穿过所述伸缩孔与所述连接轴相连接,所述上斜管沉淀组和所述下斜管沉淀组均由多个斜管平行排列组成,所述斜管的内侧壁上设有凸起,所述初级过滤箱的内侧壁上设有连接管,所述连接管的一端封闭且另一端设有端盖,所述连接管上安装有靠近所述端盖的从动轮,所述从动轮的下方设有电机,所述电机的输出轴上安装有主动轮,所述主动轮和所述从动轮之间连接有皮带,所述连接管位于所述上斜管沉淀组和所述下斜管沉淀组之间,所述上斜管沉淀组的下端与所述连接管的上端相连接,所述下斜管沉淀组的上端与所述连接管的下端相连接,所述高温除菌箱内的设有盘曲铜管,所述盘曲铜管的上端与所述高温除菌箱的侧壁相连接且位于所述高温除菌箱的进水口上方,所述盘曲铜管内设有电加热丝,所述高温除菌箱的外侧壁上设有电源,所述电源与所述电加热丝相电性连接,所述紫外线杀菌箱的内顶面设有紫外线杀菌器,所述紫外线杀菌箱的外侧壁上设有驱动电机,所述驱动电机上连接有转轴,所述转轴的一端穿过所述紫外线杀菌箱的侧壁延伸至所述紫外线杀菌箱内,所述转轴上设有划水板,所述中和箱的顶面设有第一转动电机和碱液进口,所述第一转动电机上连接有第一转动轴,所述第一转动轴延伸至所述中和箱内,所述第一转动轴上连接有第一搅拌桨叶,所述碱液进口上设有第一药剂盖,所述絮凝箱的外侧壁上设有第二转动电机,所述第二转动电机上连接有第二转动轴,所述第二转动轴延伸至所述絮凝箱内,所述第二转动轴上连接有第二搅拌桨叶,所述絮凝箱的顶面设有絮凝剂进口,所絮凝剂进口上设有第二药剂盖,所述沉淀箱的内底面设有多个竖置且相互平行的稳流板,多个所述稳流板按照从右到左的顺序高度依次递减,相邻所述稳流板之间设有竹炭过滤网,所述热风供应设备包括热风机、热风主管和软管,所述热风主管的一端与所述热风机相连接,所述热风主管的另一端与所述软管的一端相连接,所述初级过滤箱、所述中和箱和所述絮凝箱的顶面均设有进气口,所述进气口与所述软管的另一端相连接。

  2.根据权利要求1所述的铝业废水净化装置,其特征在于:所述出水管内安装有测定水质的水质检测仪,所述出水管和废水管之间连接有循环水管,所述循环水管上也安装有所述增压泵和调节阀。

  3.根据权利要求1所述的铝业废水净化装置,其特征在于:所述过滤网的网边缘设有限位块,所述初级过滤箱的内侧壁上设有与所述限位块相配合的限位槽。

  4.根据权利要求1所述的铝业废水净化装置,其特征在于:所述连接管的外侧壁上设有振动器,所述初级过滤箱的外侧壁上设有控制器,所述控制器与所述振动器相电性连接。

  5.根据权利要求1所述的铝业废水净化装置,其特征在于:所述高温除菌箱的内底面设有温度传感器,所述高温除菌箱的外侧壁上设有温度显示器,所述温度显示器与所述温度传感器相电性连接。

  6.根据权利要求1所述的铝业废水净化装置,其特征在于:所述沉淀箱的内顶面设有臭氧发生器。

  7.根据权利要求1所述的铝业废水净化装置,其特征在于:所述过滤网为HEPA过滤网。

  8.一种如权利要求1-7中任意一项所述的铝业废水净化装置的净化方法,其特征在于,包括以下步骤:

  (1)在增压泵的作用下,废水通过废水管进入初级过滤箱,经过过滤网过滤,电动伸缩缸调整过滤网在初级过滤箱内高度方向上的位置,再经过上斜管沉淀组和下斜管沉淀组过滤,连接管用于连通上斜管沉淀组和下斜管沉淀组;

  (2)废水通过第一水管进入活性炭过滤器,通过第二水管又进入高温除菌箱,电加热丝加热,通过第三水管进入紫外线杀菌箱,驱动电机启动进而转轴带动划水板转动;

  (3)废水再通过第四水管进入中和箱,第一转动电机启动进而第一转动轴带动第一搅拌桨叶转动,打开第一药剂盖,通过碱液进口向中和箱内加入碱液;

  (4)废水再通过第五水管进入絮凝箱,第二转动电机启动进而第二转动轴带动第二搅拌桨叶转动,打开第二药剂盖,通过絮凝剂进口向絮凝箱内加入絮凝剂;

  (5)废水再通过第六水管进入沉淀箱,稳流板稳流以便沉淀,竹炭过滤网再过滤;

  (6)热风供应设备中的热风机通过热风主管、软管向初级过滤箱、中和箱和絮凝箱内通入热气;

  (7)经过净化的废水最后通过出水管排出。

  说明书

  一种铝业废水净化装置及其净化方法

  技术领域:

  本发明属于废水净化技术领域,具体涉及一种铝业废水净化装置及其净化方法。

  背景技术:

  工厂制备铝板材的过程中会产生大量的废水,废水中含有金属离子和有机污染物,若直接排放至外界环境中会严重污染当地水质,危害人体健康,因此,常用废水净化设备预先对废水加以净化,但是,现有的废水净化设备存在废水净化效率低的问题,无法满足工业生产的需要。

  发明内容:

  本发明的目的是针对上述存在的问题提供一种铝业废水净化装置及其净化方法,该铝业废水净化装置具有能废水净化效率高的优点。

  上述的目的通过以下的技术方案实现:

  一种铝业废水净化装置,包括初级过滤箱、热风供应设备、活性炭过滤器、高温除菌箱、紫外线杀菌箱、中和箱、絮凝箱和沉淀箱,所述初级过滤箱、所述活性炭过滤器、所述高温除菌箱、所述紫外线杀菌箱、所述中和箱、所述絮凝箱和所述沉淀箱的左上端均设有进水口且右下端均设有出水口,所述初级过滤箱的进水口上连接有废水管,所述初级过滤箱的出水口和所述活性炭过滤器的进水口之间连接有第一水管,所述活性炭过滤器的出水口和所述高温除菌箱的进水口之间连接有第二水管,所述高温除菌箱的出水口和所述紫外线杀菌箱的进水口之间连接有第三水管,所述紫外线杀菌箱的出水口和所述中和箱的进水口之间连接有第四水管,所述中和箱的出水口和所述絮凝箱的进水口之间连接有第五水管,所述絮凝箱的出水口和所述沉淀箱的进水口之间连接有第六水管,所述沉淀箱的出水口上连接有出水管,所述出水管上设有控制阀,所述废水管、所述第一水管、所述第二水管、所述第三水管、所述第四水管、所述第五水管、所述第六水管和所述出水管上均安装有增压泵,所述初级过滤箱的顶端设有箱盖,所述箱盖的中心处设有伸缩孔,所述箱盖的顶面设有电动伸缩缸,所述初级过滤箱内设有竖置的连接轴、上斜管沉淀组和下斜管沉淀组,所述连接轴的轴身上设有过滤网,所述电动伸缩缸的伸缩杆穿过所述伸缩孔与所述连接轴相连接,所述上斜管沉淀组和所述下斜管沉淀组均由多个斜管平行排列组成,所述斜管的内侧壁上设有凸起,所述初级过滤箱的内侧壁上设有连接管,所述连接管的一端封闭且另一端设有端盖,所述连接管上安装有靠近所述端盖的从动轮,所述从动轮的下方设有电机,所述电机的输出轴上安装有主动轮,所述主动轮和所述从动轮之间连接有皮带,所述连接管位于所述上斜管沉淀组和所述下斜管沉淀组之间,所述上斜管沉淀组的下端与所述连接管的上端相连接,所述下斜管沉淀组的上端与所述连接管的下端相连接,所述高温除菌箱内的设有盘曲铜管,所述盘曲铜管的上端与所述高温除菌箱的侧壁相连接且位于所述高温除菌箱的进水口上方,所述盘曲铜管内设有电加热丝,所述高温除菌箱的外侧壁上设有电源,所述电源与所述电加热丝相电性连接,所述紫外线杀菌箱的内顶面设有紫外线杀菌器,所述紫外线杀菌箱的外侧壁上设有驱动电机,所述驱动电机上连接有转轴,所述转轴的一端穿过所述紫外线杀菌箱的侧壁延伸至所述紫外线杀菌箱内,所述转轴上设有划水板,所述中和箱的顶面设有第一转动电机和碱液进口,所述第一转动电机上连接有第一转动轴,所述第一转动轴延伸至所述中和箱内,所述第一转动轴上连接有第一搅拌桨叶,所述碱液进口上设有第一药剂盖,所述絮凝箱的外侧壁上设有第二转动电机,所述第二转动电机上连接有第二转动轴,所述第二转动轴延伸至所述絮凝箱内,所述第二转动轴上连接有第二搅拌桨叶,所述絮凝箱的顶面设有絮凝剂进口,所絮凝剂进口上设有第二药剂盖,所述沉淀箱的内底面设有多个竖置且相互平行的稳流板,多个所述稳流板按照从右到左的顺序高度依次递减,相邻所述稳流板之间设有竹炭过滤网,所述热风供应设备包括热风机、热风主管和软管,所述热风主管的一端与所述热风机相连接,所述热风主管的另一端与所述软管的一端相连接,所述初级过滤箱、所述中和箱和所述絮凝箱的顶面均设有进气口,所述进气口与所述软管的另一端相连接。

  优选地,所述出水管内安装有测定水质的水质检测仪,所述出水管和废水管之间连接有循环水管,所述循环水管上也安装有所述增压泵和调节阀。

  优选地,所述过滤网的网边缘设有限位块,所述初级过滤箱的内侧壁上设有与所述限位块相配合的限位槽。

  优选地,所述连接管的外侧壁上设有振动器,所述初级过滤箱的外侧壁上设有控制器,所述控制器与所述振动器相电性连接。

  优选地,所述高温除菌箱的内底面设有温度传感器,所述高温除菌箱的外侧壁上设有温度显示器,所述温度显示器与所述温度传感器相电性连接。

  优选地,所述沉淀箱的内顶面设有臭氧发生器。

  优选地,所述过滤网为HEPA过滤网。

  一种铝业废水净化装置的净化方法,包括以下步骤:

  (1)在增压泵的作用下,废水通过废水管进入初级过滤箱,经过过滤网过滤,电动伸缩缸调整过滤网在初级过滤箱内高度方向上的位置,再经过上斜管沉淀组和下斜管沉淀组过滤,连接管用于连通上斜管沉淀组和下斜管沉淀组;

  (2)废水通过第一水管进入活性炭过滤器,通过第二水管又进入高温除菌箱,电加热丝加热,通过第三水管进入紫外线杀菌箱,驱动电机启动进而转轴带动划水板转动;

  (3)废水再通过第四水管进入中和箱,第一转动电机启动进而第一转动轴带动第一搅拌桨叶转动,打开第一药剂盖,通过碱液进口向中和箱内加入碱液;

  (4)废水再通过第五水管进入絮凝箱,第二转动电机启动进而第二转动轴带动第二搅拌桨叶转动,打开第二药剂盖,通过絮凝剂进口向絮凝箱内加入絮凝剂;

  (5)废水再通过第六水管进入沉淀箱,稳流板稳流以便沉淀,竹炭过滤网再过滤;

  (6)热风供应设备中的热风机通过热风主管、软管向初级过滤箱、中和箱和絮凝箱内通入热气;

  (7)经过净化的废水最后通过出水管排出。

  与现有技术相比,本发明的有益效果:

  1.本发明中初级过滤箱主要是对废水中的大颗粒杂质进行初步的过滤;热风供应设备不仅可以向中和箱和絮凝箱内通入热气以便于加速反应速率,提高废水净化的效率,也可以向初级过滤箱内通入热气,等到废水在初级过滤箱内过滤完成后,为了避免杂质残留在过滤网、上斜管沉淀组和下斜管沉淀组上,利用热气对其烘干,再启动电机,主动轮通过哦皮带带动从动轮转动,进而带动连接管转动,便于上斜管沉淀组和下斜管沉淀组内的杂质在转动的过程中脱落;高温除菌箱利用电加热丝加热,通过盘曲铜管对废水加热,达到高温杀菌的效果;紫外线杀菌箱利用紫外线杀菌器进行杀菌,而划水板对废水的划动更是有利于紫外线对废水杀菌的效率;中和箱中通过投放碱液伴随着搅拌,使得碱液更好地与废水中的重金属,尤其是铝离子结合形成沉淀;絮凝箱中通过投放絮凝剂伴随着搅拌,使得沉淀物絮凝成粒径较大地杂质;沉淀箱中稳流板可以稳流,而竹炭过滤网可以除去废水中的异味和过滤颗粒大的杂质的作用。

  2.本发明中所述出水管内安装有测定水质的水质检测仪,所述出水管和废水管之间连接有循环水管,所述循环水管上也安装有所述增压泵和调节阀,水质检测仪能够测定经过净化后废水的水质情况,若经过检测水质合格,则通过出水管排出;若经过检测水质不合格,则通过出循环水管排至废水管重新净化直到合格为止。

  3.本发明中所述过滤网的网边缘设有限位块,所述初级过滤箱的内侧壁上设有与所述限位块相配合的限位槽,便于限制过滤网只能在竖直方向上移动。

  4.本发明中所述连接管的外侧壁上设有振动器,所述初级过滤箱的外侧壁上设有控制器,所述控制器与所述振动器相电性连接,振动器可以使连接管振动进而使得上斜管沉淀组和下斜管沉淀组内的杂质脱落,便于排出,而控制器用于控制振动器的振动情况。

  5.本发明中所述高温除菌箱的内底面设有温度传感器,所述高温除菌箱的外侧壁上设有温度显示器,所述温度显示器与所述温度传感器相电性连接,温度传感器可以测定高温除菌箱内的温度,并将温度信息以电信号的形式传递至温度显示器,在温度显示器上显示温度值。

  6.本发明中所述沉淀箱的内顶面设有臭氧发生器,便于进一步杀菌。

  7.本发明中所述过滤网为HEPA过滤网,过滤效果好。
