申请日2018.10.12
公开(公告)日2019.01.15
IPC分类号C02F9/04
摘要
本发明公开了一种家庭生活废水净化处理装置，其结构包括臭氧定量输出控制装置、臭氧储存钢瓶、臭氧输出连接管、主支架、处理钢瓶连接架、杂质过滤瓶、纱布过滤瓶、活性炭吸附瓶、臭氧消毒瓶、出水流量计，主支架的下部设有处理钢瓶连接架，处理钢瓶连接架通过焊接与主支架连接，主支架的内部设有处理钢瓶连接架的连接管，处理钢瓶连接架的下端与杂质过滤瓶连接，杂质过滤瓶的后端与纱布过滤瓶连接，可以有效的将废水中的细菌杀死，有效的减少了排水中的细菌量，提高了排水的安全性，有效的避免了后续的二次污染。
权利要求书

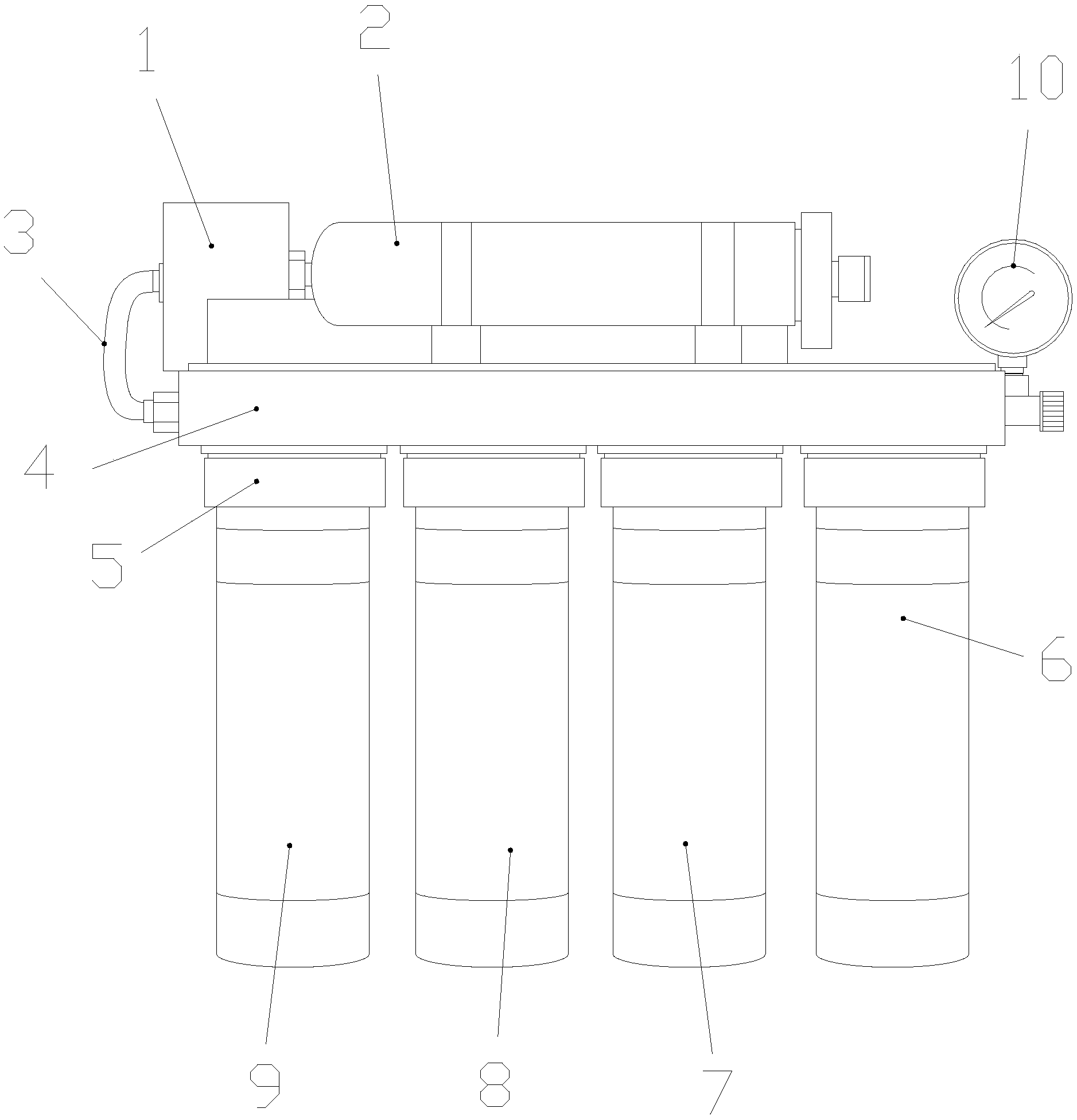

1.一种家庭生活废水净化处理装置，其结构包括臭氧定量输出控制装置(1)、臭氧储存钢瓶(2)、臭氧输出连接管(3)、主支架(4)、处理钢瓶连接架(5)、杂质过滤瓶(6)、纱布过滤瓶(7)、活性炭吸附瓶(8)、臭氧消毒瓶(9)、出水流量计(10)，其特征在于：所述主支架(4)的下部设有处理钢瓶连接架(5)，所述处理钢瓶连接架(5)通过焊接与主支架(4)连接，所述主支架(4)的内部设有处理钢瓶连接架(5)的连接管，所述处理钢瓶连接架(5)的下端与杂质过滤瓶(6)连接，所述杂质过滤瓶(6)的后端与纱布过滤瓶(7)连接，所述纱布过滤瓶(7)的后部与活性炭吸附瓶(8)连接，所述活性炭吸附瓶(8)的后端与臭氧消毒瓶(9)连接，所述杂质过滤瓶(6)、纱布过滤瓶(7)、活性炭吸附瓶(8)、臭氧消毒瓶(9)均通过螺纹与处理钢瓶连接架(5)固定连接，所述臭氧消毒瓶(9)通过臭氧输出连接管(3)与臭氧定量输出控制装置(1)连接，所述臭氧定量输出控制装置(1)的右端通过连接管与臭氧储存钢瓶(2)连接，所述臭氧消毒瓶(9)的输出管上设有出水流量计(10);
所述臭氧定量输出控制装置(1)包括出水检测装置(11)、前端传动装置(12)、出水量累计检测装置(13)、电信号转换器(14)、中部传动连接线(15)、变向传动架(16)、传动杆(17)、臭氧输出控制装置(18)、输出连接管(19)、控制装置外壳(110)，所述控制装置外壳(110)的内部的左部设有出水检测装置(11)，所述出水检测装置(11)的后端与前端传动装置(12)连接，所述前端传动装置(12)的后端与出水量累计检测装置(13)连接，所述出水量累计检测装置(13)通过电源连接线与电信号转换器(14)连接，所述电信号转换器(14)的后端通过中部传动连接线(15)与变向传动架(16)连接，所述变向传动架(16)的后端与传动杆(17)连接，所述传动杆(17)的后端通过活动连接线与臭氧输出控制装置(18)连接，所述臭氧输出控制装置(18)的下端通过电源连接线与输出连接管(19)连接，所述输出连接管(19)与臭氧储存钢瓶(2)连接。
2.根据权利要求1所述的一种家庭生活废水净化处理装置，其特征在于：所述出水检测装置(11)包括出水流量检测器(111)、出水连接管(112)、电流输出连接线(113)、电动机(114)，所述出水流量检测器(111)设在出水连接管(112)上，所述出水流量检测器(111)通过电流输出连接线(113)与电动机(114)连接，所述电动机(114)通过连接线与前端传动装置(12)连接。
3.根据权利要求1或2所述的一种家庭生活废水净化处理装置，其特征在于：所述前端传动装置(12)包括变速传动滚轮组(121)、传动连接皮带(122)、传动支撑架(123)、传动蜗杆动力输入连接辊(124)、传动蜗杆(125)、传动蜗轮(126)，所述电动机(114)通过连接线与变速传动滚轮组(121)连接，所述变速传动滚轮组(121)通过传动连接皮带(122)与传动蜗杆动力输入连接辊(124)连接，所述传动蜗杆动力输入连接辊(124)通过轴承与传动支撑架(123)活动连接，所述传动蜗杆动力输入连接辊(124)的上部与传动蜗杆(125)固定连接，所述传动蜗杆(125)的左部与传动蜗轮(126)连接。
4.根据权利要求1所述的一种家庭生活废水净化处理装置，其特征在于：所述出水量累计检测装置(13)包括转动连接架输入辊(131)、转动连接架(132)、转动接触电刷(133)、转动支撑盘(134)、电源接触板(135)，所述转动连接架输入辊(131)与转动连接架(132)固定连接，所述转动连接架(132)的侧边与转动接触电刷(133)固定连接，所述转动接触电刷(133)与转动支撑盘(134)配合，所述转动支撑盘(134)上设有电源接触板(135)，所述电源接触板(135)与转动接触电刷(133)配合，所述电源接触板(135)通过电源连接线与电信号转换器(14)连接。
5.根据权利要求1所述的一种家庭生活废水净化处理装置，其特征在于：所述电信号转换器(14)包括电流感应线圈(141)、杠杆支撑架(142)、杠杆复位弹簧(143)、杠杆主体(144)、感应磁铁(145)，所述电流感应线圈(141)设在电信号转换器底座的右部，所述电流感应线圈(141)的旁边设有杠杆支撑架(142)，所述电源接触板(135)通过电源连接线与电流感应线圈(141)连接，所述杠杆支撑架(142)的旁边设有杠杆复位弹簧(143)，所述杠杆复位弹簧(143)的顶端与杠杆主体(144)连接，所述杠杆复位弹簧(143)的底部与底座通过螺栓固定连接，所述杠杆主体(144)的中部与杠杆支撑架(142)连接，所述杠杆支撑架(142)通过轴承与杠杆主体(144)活动连接，所述电流感应线圈(141)与感应磁铁(145)块配合，所述感应磁铁(145)通过胶水与杠杆主体(144)固定连接，所述电流感应线圈(141)的内部设有感应铁柱，所述杠杆主体(144)通过中部传动连接线(15)与变向传动架(16)连接。
6.根据权利要求1或5所述的一种家庭生活废水净化处理装置，其特征在于：所述变向传动架(16)包括椭圆传动轮动力输入滚轮(161)、椭圆传动轮(162)、定位传动杆支撑轮(163)、定位传动杆(164)、定位传动杆滑动支撑架(165)，所述杠杆主体(144)通过中部传动连接线(15)与椭圆传动轮动力输入滚轮(161)连接，所述椭圆传动轮动力输入滚轮(161)上设有椭圆传动轮(162)，所述椭圆传动轮(162)通过螺栓与椭圆传动轮动力输入滚轮(161)固定连接，所述椭圆传动轮动力输入滚轮(161)的侧边与定位传动杆支撑轮(163)活动连接，所述定位传动杆支撑轮(163)通过轴承与定位传动杆(164)连接，所述定位传动杆(164)与定位传动杆滑动支撑架(165)滑动连接，所述定位传动杆(164)的末端与后部设备连接。
7.根据权利要求1所述的一种家庭生活废水净化处理装置，其特征在于：所述传动杆(17)包括第一传动杆(171)、第一传动动力输入连接辊(172)、传动杆传动齿轮(173)、第二传动杆(174)、第二传动杆动力输出连接辊(175)、输出定位连接滚轮(176)，所述第一传动杆(171)上设有第一传动动力输入连接辊(172)，所述第一传动杆(171)的下部通过传动杆传动齿轮(173)与第二传动杆(174)连接，所述第二传动杆(174)的右端设有第二传动杆动力输出连接辊(175)，所述第二传动杆动力输出连接辊(175)的连接线绕过输出定位连接滚轮(176)与臭氧输出控制装置(18)连接。
8.根据权利要求1或7所述的一种家庭生活废水净化处理装置，其特征在于：所述臭氧输出控制装置(18)包括电源接触控制滑轨(181)、电源接触绝缘支撑滑块(182)、活动电源接触头(183)、滑块复位弹簧(184)、固定电源接触头(185)、固定电源接触头绝缘支撑架(186)，所述电源接触控制滑轨(181)与电源接触绝缘支撑滑块(182)活动连接，所述第二传动杆动力输出连接辊(175)的连接线绕过输出定位连接滚轮(176)与电源接触绝缘支撑滑块(182)连接，所述电源接触绝缘支撑滑块(182)上固定设有活动电源接触头(183)，所述活动电源接触头(183)通过电源线与电源连接，所述电源接触绝缘支撑滑块(182)的侧边通过滑块复位弹簧(184)与支架连接，所述活动电源接触头(183)与固定电源接触头(185)配合，所述固定电源接触头(185)通过螺栓与固定电源接触头绝缘支撑架(186)固定连接，所述固定电源接触头(185)通过电源连接线与后端用电设备连接。
9.根据权利要求1所述的一种家庭生活废水净化处理装置，其特征在于：所述输出连接管(19)包括臭氧输出管(191)、输出管控制电磁阀(192)，所述输出管控制电磁阀(192)设在臭氧输出管(191)上，所述固定电源接触头(185)通过电源连接线与输出管控制电磁阀(192)。
说明书
一种家庭生活废水净化处理装置
技术领域
本发明涉及废水净化领域，更确切地说，是一种家庭生活废水净化处理装置。
背景技术
污水处理，为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。但是，现有家庭生活废水净化处理装置存在以下缺点：
1、当前设备设备在工作时输入的废水中含有大量的细菌，细菌增殖可能会导致过滤设备阻塞。
2、污水中排放大量的细菌可能会导致后续处理二次污染。
发明内容
针对现有技术存在的不足，本发明目的是提供一种家庭生活废水净化处理装置，以解决当前设备设备在工作时输入的废水中含有大量的细菌，细菌增殖可能会导致过滤设备阻塞，污水中排放大量的细菌可能会导致后续处理二次污染。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种家庭生活废水净化处理装置，其结构包括臭氧定量输出控制装置、臭氧储存钢瓶、臭氧输出连接管、主支架、处理钢瓶连接架、杂质过滤瓶、纱布过滤瓶、活性炭吸附瓶、臭氧消毒瓶、出水流量计，所述主支架的下部设有处理钢瓶连接架，所述处理钢瓶连接架通过焊接与主支架连接，所述主支架的内部设有处理钢瓶连接架的连接管，所述处理钢瓶连接架的下端与杂质过滤瓶连接，所述杂质过滤瓶的后端与纱布过滤瓶连接，所述纱布过滤瓶的后部与活性炭吸附瓶连接，所述活性炭吸附瓶的后端与臭氧消毒瓶连接，所述杂质过滤瓶、纱布过滤瓶、活性炭吸附瓶、臭氧消毒瓶均通过螺纹与处理钢瓶连接架固定连接，所述臭氧消毒瓶通过臭氧输出连接管与臭氧定量输出控制装置连接，所述臭氧定量输出控制装置的右端通过连接管与臭氧储存钢瓶连接，所述臭氧消毒瓶的输出管上设有出水流量计，所述臭氧定量输出控制装置包括出水检测装置、前端传动装置、出水量累计检测装置、电信号转换器、中部传动连接线、变向传动架、传动杆、臭氧输出控制装置、输出连接管、控制装置外壳，所述控制装置外壳的内部的左部设有出水检测装置，所述出水检测装置的后端与前端传动装置连接，所述前端传动装置的后端与出水量累计检测装置连接，所述出水量累计检测装置通过电源连接线与电信号转换器连接，所述电信号转换器的后端通过中部传动连接线与变向传动架连接，所述变向传动架的后端与传动杆连接，所述传动杆的后端通过活动连接线与臭氧输出控制装置连接，所述臭氧输出控制装置的下端通过电源连接线与输出连接管连接，所述输出连接管与臭氧储存钢瓶连接。
作为本发明进一步地方案，所述出水检测装置包括出水流量检测器、出水连接管、电流输出连接线、电动机，所述出水流量检测器设在出水连接管上，所述出水流量检测器通过电流输出连接线与电动机连接，所述电动机通过连接线与前端传动装置连接。
作为本发明进一步地方案，所述前端传动装置包括变速传动滚轮组、传动连接皮带、传动支撑架、传动蜗杆动力输入连接辊、传动蜗杆、传动蜗轮，所述电动机通过连接线与变速传动滚轮组连接，所述变速传动滚轮组通过传动连接皮带与传动蜗杆动力输入连接辊连接，所述传动蜗杆动力输入连接辊通过轴承与传动支撑架活动连接，所述传动蜗杆动力输入连接辊的上部与传动蜗杆固定连接，所述传动蜗杆的左部与传动蜗轮连接。
作为本发明进一步地方案，所述出水量累计检测装置包括转动连接架输入辊、转动连接架、转动接触电刷、转动支撑盘、电源接触板，所述转动连接架输入辊与转动连接架固定连接，所述转动连接架的侧边与转动接触电刷固定连接，所述转动接触电刷与转动支撑盘配合，所述转动支撑盘上设有电源接触板，所述电源接触板与转动接触电刷配合，所述电源接触板通过电源连接线与电信号转换器连接。
作为本发明进一步地方案，所述电信号转换器包括电流感应线圈、杠杆支撑架、杠杆复位弹簧、杠杆主体、感应磁铁，所述电流感应线圈设在电信号转换器底座的右部，所述电流感应线圈的旁边设有杠杆支撑架，所述电源接触板通过电源连接线与电流感应线圈连接，所述杠杆支撑架的旁边设有杠杆复位弹簧，所述杠杆复位弹簧的顶端与杠杆主体连接，所述杠杆复位弹簧的底部与底座通过螺栓固定连接，所述杠杆主体的中部与杠杆支撑架连接，所述杠杆支撑架通过轴承与杠杆主体活动连接，所述电流感应线圈与感应磁铁块配合，所述感应磁铁通过胶水与杠杆主体固定连接，所述电流感应线圈的内部设有感应铁柱，所述杠杆主体通过中部传动连接线与变向传动架连接。
作为本发明进一步地方案，所述变向传动架包括椭圆传动轮动力输入滚轮、椭圆传动轮、定位传动杆支撑轮、定位传动杆、定位传动杆滑动支撑架，所述杠杆主体通过中部传动连接线与椭圆传动轮动力输入滚轮连接，所述椭圆传动轮动力输入滚轮上设有椭圆传动轮，所述椭圆传动轮通过螺栓与椭圆传动轮动力输入滚轮固定连接，所述椭圆传动轮动力输入滚轮的侧边与定位传动杆支撑轮活动连接，所述定位传动杆支撑轮通过轴承与定位传动杆连接，所述定位传动杆与定位传动杆滑动支撑架滑动连接，所述定位传动杆的末端与后部设备连接。
作为本发明进一步地方案，所述传动杆包括第一传动杆、第一传动动力输入连接辊、传动杆传动齿轮、第二传动杆、第二传动杆动力输出连接辊、输出定位连接滚轮，所述第一传动杆上设有第一传动动力输入连接辊，所述第一传动杆的下部通过传动杆传动齿轮与第二传动杆连接，所述第二传动杆的右端设有第二传动杆动力输出连接辊，所述第二传动杆动力输出连接辊的连接线绕过输出定位连接滚轮与臭氧输出控制装置连接。
作为本发明进一步地方案，所述臭氧输出控制装置包括电源接触控制滑轨、电源接触绝缘支撑滑块、活动电源接触头、滑块复位弹簧、固定电源接触头、固定电源接触头绝缘支撑架，所述电源接触控制滑轨与电源接触绝缘支撑滑块活动连接，所述第二传动杆动力输出连接辊的连接线绕过输出定位连接滚轮与电源接触绝缘支撑滑块连接，所述电源接触绝缘支撑滑块上固定设有活动电源接触头，所述活动电源接触头通过电源线与电源连接，所述电源接触绝缘支撑滑块的侧边通过滑块复位弹簧与支架连接，所述活动电源接触头与固定电源接触头配合，所述固定电源接触头通过螺栓与固定电源接触头绝缘支撑架固定连接，所述固定电源接触头通过电源连接线与后端用电设备连接。
作为本发明进一步地方案，所述输出连接管包括臭氧输出管、输出管控制电磁阀，所述输出管控制电磁阀设在臭氧输出管上，所述固定电源接触头通过电源连接线与输出管控制电磁阀。
有益效果
本发明提供一种家庭生活废水净化处理装置的方案，通过设有臭氧定量输出控制装置，设备在进行正常作业时，出水流量检测器可以检测输出的水流量，当流量达到臭氧消毒瓶的三分之二时，出水流量检测器输出电流，之后电动机开始转动，当电动机开始工作时可以带动变速传动滚轮组、传动连接皮带转动，当变速传动滚轮组、传动连接皮带转动时可以带动传动蜗杆动力输入连接辊、传动蜗杆转动，当传动蜗杆动力输入连接辊、传动蜗杆转动时可以带动左部的传动蜗轮转动，当传动蜗轮转动时可以带动转动连接架输入辊、转动连接架、转动接触电刷转动，当转动连接架输入辊、转动连接架、转动接触电刷转动到转动接触电刷与电源接触板接触时，连通电源，之后电流感应线圈带动杠杆主体、感应磁铁转动，当杠杆主体、感应磁铁转动时可以通过连接线带动中部传动连接线转动，当中部传动连接线转动时可以带动上部的椭圆传动轮动力输入滚轮、椭圆传动轮转动，当椭圆传动轮动力输入滚轮、椭圆传动轮转动时可以推动定位传动杆支撑轮、定位传动杆向右运动，当定位传动杆支撑轮、定位传动杆向右运动时可以带动定位传动杆滑动支撑架、第一传动杆、第一传动动力输入连接辊转动，当定位传动杆滑动支撑架、第一传动杆、第一传动动力输入连接辊转动时可以带动第二传动杆、第二传动杆动力输出连接辊转动，之后可以带动电源接触绝缘支撑滑块、活动电源接触头向左运动，当电源接触绝缘支撑滑块、活动电源接触头运动到与固定电源接触头接触时，连通电源，输出管控制电磁阀开启，可以有效的将废水中的细菌杀死，有效的减少了排水中的细菌量，提高了排水的安全性，有效的避免了后续的二次污染。
