申请日2018.10.12
公开(公告)日2019.01.15
IPC分类号C02F9/04
摘要
本发明公开一种塔式污水过滤装置，包括塔体，塔体为中空圆柱体，所述塔体中轴线上设立有一根曝气管，曝气管下端封闭于塔体底部，曝气管上端由塔体上方穿出，并通过进气管连接气泵，曝气管上均布有曝气头;塔体内，围绕曝气管连接有螺旋叶片，螺旋叶片上每隔90°均匀设置有竖直的过滤板，所述过滤板由两个平行的不锈钢网组成，两个不锈钢网相距5‑8cm，所述不锈钢网与上下相邻的叶片及曝气管连接，所述两个不锈钢网之间填充有吸附颗粒;所述塔体下方设置有出水口，塔体上部设置有进水口。所述的一种塔式污水过滤装置，结构简单，过滤效果显著，同时过滤时间短，可持续进行污水过滤工作，大大减少污水过滤的时间。
权利要求书

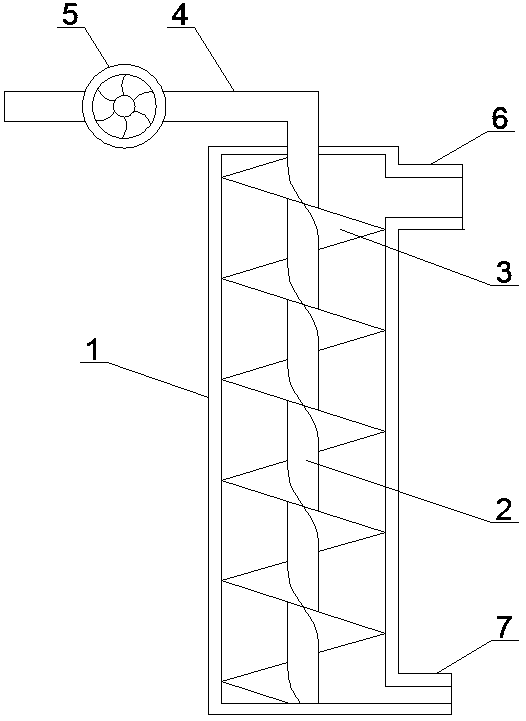

1.一种塔式污水过滤装置，其特征在于，包括塔体(1)，塔体(1)为中空圆柱体，所述塔体(1)中轴线上设立有一根曝气管(3)，曝气管(3)下端封闭于塔体(1)底部，曝气管(3)上端由塔体(1)上方穿出，并通过进气管(4)连接气泵(5)，曝气管(3)上均布有曝气头(8);塔体(1)内，围绕曝气管(3)连接有螺旋叶片(2)，螺旋叶片(2)上每隔90°均匀设置有竖直的过滤板(9)，所述过滤板(9)由两个平行的不锈钢网组成，两个不锈钢网相距5-8cm，所述不锈钢网与上下相邻的叶片及曝气管(3)连接，所述两个不锈钢网之间填充有吸附颗粒(10);所述塔体(1)下方设置有出水口(7)，塔体(1)上部设置有进水口(6)。
2.根据权利要求1所述的一种塔式污水过滤装置，其特征在于：所述吸附颗粒(10)为多孔吸附材料，粒径大于组成过滤板(9)的不锈钢网孔径。
3.根据权利要求2所述的一种塔式污水过滤装置，其特征在于：所述塔体(1)、曝气管(3)和螺旋叶片(2)均为不锈钢制成。
4.根据权利要求3所述的一种塔式污水过滤装置，其特征在于：所述填料为活性炭颗粒、活性氧化铝颗粒、活性沸石、树脂吸附颗粒(10)、焦炭颗粒中至少一种。
5.根据权利要求4所述的一种塔式污水过滤装置，其特征在于：所述气泵(5)向曝气管(3)内注入的气体为臭氧。
说明书
一种塔式污水过滤装置
技术领域
本发明属于环保设备技术领域，具体是一种塔式污水过滤装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、固体漂浮物和固体颗粒物等。污水处理过程中，第一步通常是在污水中添加吸附剂，对污水中污染物进行物理吸附处理。传统的物理吸附处理均是在污水净化池中进行，将吸附剂添加入净化池中，搅拌污水，并等待其自然沉降，耗时较长，同时将污水泵入净化池及泵出的过程需要消耗大量能源。
发明内容
发明目的：本发明的目的是针对目前技术中的不足，提供一种塔式污水过滤装置，净化效果好，净化时间短，能快速对污水进行初步过滤处理，使其满足进行下一步净化处理的要求。
技术方案：为实现上述目的，本发明提供一种塔式污水过滤装置，包括塔体，塔体为中空圆柱体，所述塔体中轴线上设立有一根曝气管，曝气管下端封闭于塔体底部，曝气管上端由塔体上方穿出，并通过进气管连接气泵，曝气管上均布有曝气头;塔体内，围绕曝气管连接有螺旋叶片，螺旋叶片上每隔90°均匀设置有竖直的过滤板，所述过滤板由两个平行的不锈钢网组成，两个不锈钢网相距5-8cm，所述不锈钢网与上下相邻的叶片及曝气管连接，所述两个不锈钢网之间填充有吸附颗粒;所述塔体下方设置有出水口，塔体上部设置有进水口。
作为本方案的一种改进，所述吸附颗粒为多孔吸附材料，粒径大于组成过滤板的不锈钢网孔径。
作为本方案的一种改进，所述塔体、曝气管和螺旋叶片均为不锈钢制成。
作为本方案的一种改进，所述填料为活性炭颗粒、活性氧化铝颗粒、活性沸石、树脂吸附颗粒、焦炭颗粒中至少一种。
作为本方案的一种改进，所述气泵向曝气管内注入的气体为臭氧。
有益效果：本发明所述的一种塔式污水过滤装置，塔体内设置有螺旋叶片，螺旋叶片将塔体分隔为螺旋状的通道，增加污水在塔体内流动的路径长度，螺旋叶片上每隔90°均匀设置有竖直的过滤板，过滤板内设置有吸附颗粒，污水由上方的进水口进入塔体内，通过过滤板时，被吸附颗粒进行过滤处理，由于螺旋叶片内设置有多个过滤板，增加了污水通过过滤板的次数，提高污水与吸附颗粒接触的次数，保证污水被充分净化。
同时，螺旋叶片中间设置有曝气管，曝气管上设置有曝气头，在污水进入塔体后，曝气头曝出臭氧，对污水进行初步杀菌处理。经过处理的污水由塔体下方的出水口流出，无需通过泵体引出。
所述的一种塔式污水过滤装置，结构简单，过滤效果显著，同时过滤时间短，可持续进行污水过滤工作，大大减少污水过滤的时间。
