申请日1988.09.06
公开(公告)日1992.04.29
IPC分类号F23G7/06; F23G7/04
摘要
本尾气燃烧炉的尾气喷嘴和空气喷嘴成两圈切向排列，炉膛分成混合室、燃烧室和污水焚解室三部分。微正压燃烧，其双层护炉壳构成空气预热夹套，污水焚解室侧壁装有污水喷嘴。这种尾气燃烧炉炉膛温度高并可焚解含有机物工业污水，适合在石油、化工、冶金等领域应用。
権利要求書
1、一种可焚解有机物污水的尾气燃烧炉，它由空气喷嘴、尾气喷嘴、炉体、护炉壳、燃烧喷嘴等组成，其特征在于：空气喷嘴和尾气喷嘴排列成两圈，炉体前部为混合室，炉体后部为污水焚解室。
2、如权利要求1所述的可焚解有机物污水的尾气燃烧炉，其特征在于：污水焚解室的侧壁装有污水喷嘴，可将含有机物工业污水喷入炉体进行焚解。
说明书
本发明为一种燃烧低热值工业尾气，并可同时焚解工业有机物污水的尾气燃烧炉。
现有尾气燃烧炉的喷嘴多采用多管式，易堵塞与腐蚀，使用寿命短，而且尾气需经脱湿处理。另外，EPO205841的公开说明书中，提出了一种尾气燃烧炉，它由空气喷嘴，尾气喷嘴，炉体，护炉壳，燃烧喷嘴，空气预热螺旋管等组成，空气和尾气喷入后，即混合燃烧形成高温燃烧室，然后通入辅助空气形成低温燃烧室，有产生回火的可能。特别是目前尚无可同时焚解含有机物工业污水的尾气燃烧炉。
为克服现有尾气燃烧炉的不足之处，充分利用工业尾气，回收热能，消除空气污染，并同时焚解工业有机物污水，实现以废治废，特完成本发明。

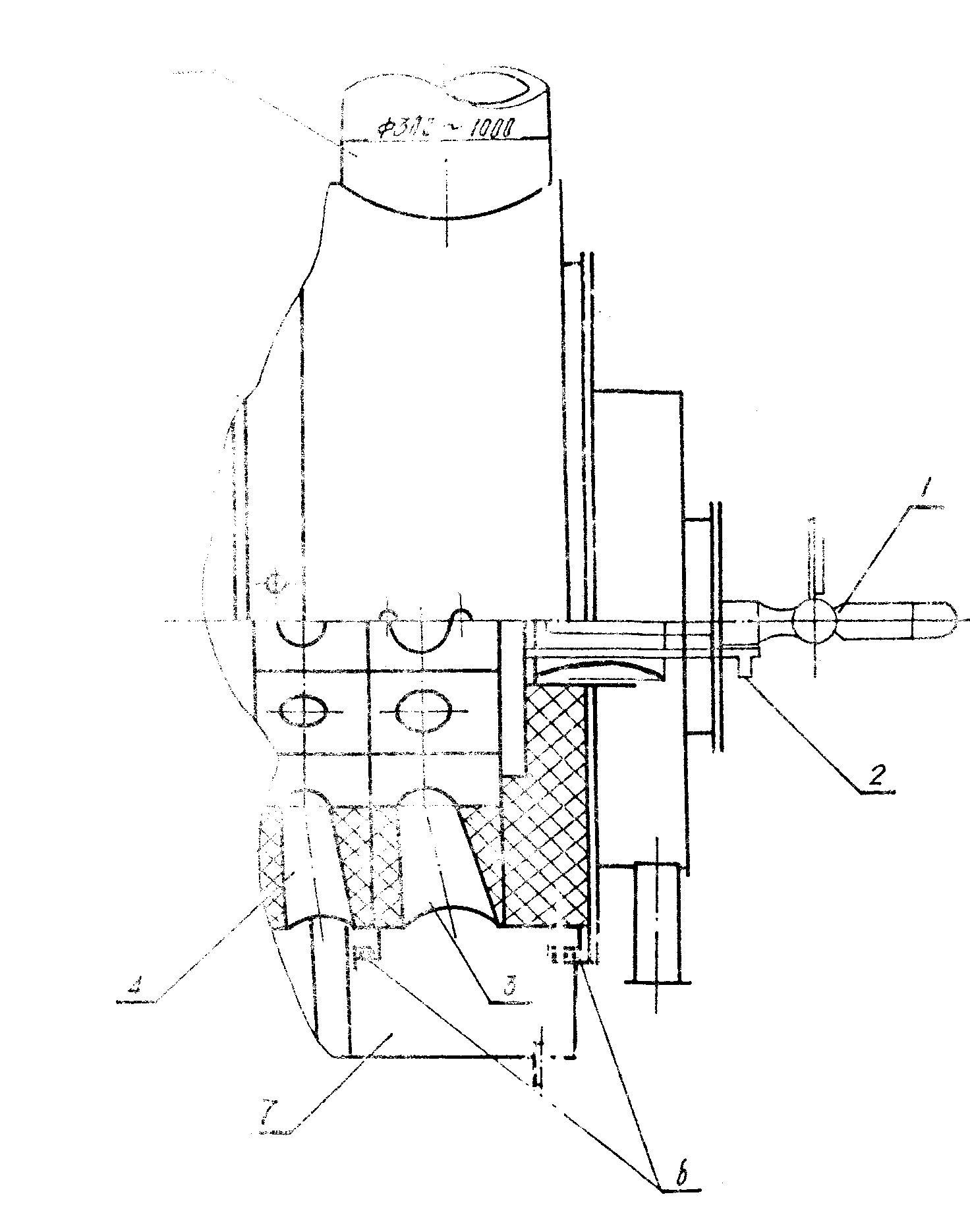

这种尾气燃烧炉前部为尾气燃烧器，炉头上有两圈切向排列的喷嘴，每圈各均匀分布9～18个喷嘴，第一圈为尾气喷嘴，第二圈为空气喷嘴，每个喷嘴的中心线及侧壁延长线切于中心旋涡圆周上的同一点。尾气由尾气管进入尾气室，再经喷嘴进入混合室。炉体采用双层护炉壳，围成空气预热夹套，由风机打入的冷空气在预热夹套内被加热，再经空气喷嘴进入混合室，尾气与空气在混合室内均匀混合后，进入高温炉膛燃烧，采用微正压燃烧方式。尾气燃烧器前端装有重油喷嘴，无尾气利用时可改烧重油。尾气燃烧炉后部为污水焚解室，其侧壁上装有污水喷嘴2～4个。
