申请日2018.07.10
公开(公告)日2019.02.19
IPC分类号B01D36/02; B01D29/05
摘要
本实用新型提供一种洗碗机废水回收装置，涉及废水处理设备领域。该洗碗机废水回收装置，包括机箱，机箱的底部连接有支撑腿，机箱的正面通过合页连接有密封门，密封门的正面连接有操作面板，机箱的顶部相通有进液管，机箱的右侧底部相通有出液管，机箱的顶部且位于进液管的左侧连接有循环箱，机箱的正面且位于密封门的上方开设有插槽，插槽的内部插接有面板，机箱的内部设置有四个过滤室，四个过滤室之间通过隔板连接。该洗碗机废水回收装置，可以对洗碗机使用后的废水进行回收，避免废水直接排放造成浪费，甚至对环境造成污染，通过过滤室可以对洗碗机使用后的废水进行过滤，有效将水中的清洁剂和细菌清除。
权利要求书

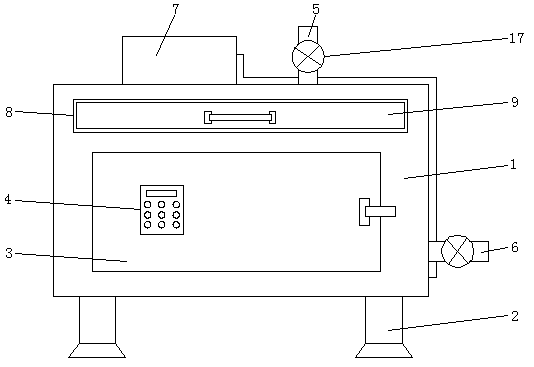

1.一种洗碗机废水回收装置，包括机箱(1)，所述机箱(1)的底部连接有支撑腿(2)，其特征在于：所述机箱(1)的正面通过合页连接有密封门(3)，所述密封门(3)的正面连接有操作面板(4)，所述机箱(1)的顶部相通有进液管(5)，所述机箱(1)的右侧底部相通有出液管(6)，所述机箱(1)的顶部且位于进液管(5)的左侧连接有循环箱(7)，所述机箱(1)的正面且位于密封门(3)的上方开设有插槽(8)，所述插槽(8)的内部插接有面板(9)，所述机箱(1)的内部设置有四个过滤室(10)，四个过滤室(10)之间通过隔板(11)连接。
2.根据权利要求1所述的一种洗碗机废水回收装置，其特征在于：所述隔板(11)的顶部与机箱(1)的内壁底部连接，所述隔板(11)的内部开设有过水孔(12)，所述过滤室(10)的内部设置有两个挡板(13)，所述挡板(13)的表面与隔板(11)的表面和机箱(1)的内壁表面连接，两个挡板(13)之间设置有第一过滤层(14)，所述过滤室(10)的内部且位于挡板(13)的下方设置有第二过滤层(15)。
3.根据权利要求1所述的一种洗碗机废水回收装置，其特征在于：所述隔板(11)的右侧安装有传感器(16)，所述进液管(5)和出液管(6)的表面均安装有阀门控制器(17)。
4.根据权利要求1所述的一种洗碗机废水回收装置，其特征在于：所述循环箱(7)的内壁底部分别连接有控制器(71)和定时器(72)，所述循环箱(7)的内壁底部且位于定时器(72)的前侧安装有水泵(73)，所述水泵(73)的输入端和输出端均相通有导水管(74)，所述导水管(74)远离水泵(73)的两端均贯穿机箱(1)并延伸至机箱(1)的内部。
5.根据权利要求1所述的一种洗碗机废水回收装置，其特征在于：所述面板(9)的背面连接有收集盒(91)，所述收集盒(91)的背面贯穿机箱(1)并延伸至机箱(1)的内部，所述机箱(1)的内壁两侧均连接有端座(92)，所述收集盒(91)的底部左侧镶嵌有滤网(95)。
6.根据权利要求5所述的一种洗碗机废水回收装置，其特征在于：所述端座(92)靠近收集盒(91)的一侧开设有滑槽(93)，所述收集盒(91)的两侧均连接有滑板(94)，所述滑板(94)远离收集盒(91)的一端贯穿滑槽(93)并延伸至滑槽(93)的内部，所述滑板(94)延伸至滑槽(93)内部的一端表面与滑槽(93)的内壁表面滑动连接。
说明书
一种洗碗机废水回收装置
技术领域
本实用新型涉及废水处理设备领域，具体为一种洗碗机废水回收装置。
背景技术
碗、筷、碟、勺等餐具是家庭生活的日常必需用品，从这些餐具上常可检测出各种致病微生物，如果在日常生活中，不经常进行彻底地清洗和消毒，那么这些餐具就可能成为传播如甲型肝炎、痢疾、伤寒、结核病及食物中毒等疾病的媒介，特别是当家庭中有人得了上述各种传染病后，由于共用餐具可以引起这些肠道传染病在家庭中相互传播。
洗碗机是自动清洗碗、筷、盘、碟、刀、叉等餐具的设备，洗碗机的出现解放了人类的双手，而且可以对餐具进行消毒，有效将餐具上的细菌消除，但是洗碗机每次清洗餐具都要消耗大量的水资源，如果不对使用后的废水进行回收就会造成大量水资源浪费，而且使用后的废水直接排放会对环境造成污染。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种洗碗机废水回收装置，解决了传统的洗碗机使用后的废水直接排放会造成浪费、污染环境的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种洗碗机废水回收装置，包括机箱，所述机箱的底部连接有支撑腿，所述机箱的正面通过合页连接有密封门，所述密封门的正面连接有操作面板，所述机箱的顶部相通有进液管，所述机箱的右侧底部相通有出液管，所述机箱的顶部且位于进液管的左侧连接有循环箱，所述机箱的正面且位于密封门的上方开设有插槽，所述插槽的内部插接有面板，所述机箱的内部设置有四个过滤室，四个过滤室之间通过隔板连接。
优选的，所述隔板的顶部与机箱的内壁底部连接，所述隔板的内部开设有过水孔，所述过滤室的内部设置有两个挡板，所述挡板的表面与隔板的表面和机箱的内壁表面连接，两个挡板之间设置有第一过滤层，所述过滤室的内部且位于挡板的下方设置有第二过滤层。
优选的，所述隔板的右侧安装有传感器，所述进液管和出液管的表面均安装有阀门控制器。
优选的，所述循环箱的内壁底部分别连接有控制器和定时器，所述循环箱的内壁底部且位于定时器的前侧安装有水泵，所述水泵的输入端和输出端均相通有导水管，所述导水管远离水泵的两端均贯穿机箱并延伸至机箱的内部。
优选的，所述面板的背面连接有收集盒，所述收集盒的背面贯穿机箱并延伸至机箱的内部，所述机箱的内壁两侧均连接有端座，所述收集盒的底部左侧镶嵌有滤网。
优选的，所述端座靠近收集盒的一侧开设有滑槽，所述收集盒的两侧均连接有滑板，所述滑板远离收集盒的一端贯穿滑槽并延伸至滑槽的内部，所述滑板延伸至滑槽内部的一端表面与滑槽的内壁表面滑动连接。
(三)有益效果
本实用新型提供了一种洗碗机废水回收装置。具备以下有益效果：
1、该洗碗机废水回收装置，可以对洗碗机使用后的废水进行回收，避免废水直接排放造成浪费，甚至对环境造成污染，通过过滤室可以对洗碗机使用后的废水进行过滤，有效将水中的清洁剂和细菌清除。
2、该洗碗机废水回收装置，设置有循环箱，通过循环箱可以将出液管处的水输送到过滤室再次进行过滤，使废水过滤更彻底、过滤效果更好。
3、该洗碗机废水回收装置，设置有收集盒，通过收集盒可以将废水中混有的食物残渣过滤收集，以便统一处理，避免食物残渣混在废水中造成堵塞，甚至对环境造成污染，整个装置结构简单，可以有效对洗碗机使用后的废水过滤回收。
