申请日2018.07.10
公开(公告)日2019.01.29
IPC分类号B01D33/03; B01D33/76; B01D33/80
摘要
本实用新型公开了一种污水处理装置，包括箱体，箱体的一侧固定安装有固定座，所述固定座靠近箱体的一侧开设有第一凹槽，所述箱体靠近固定座的一侧开设有第一通孔，所述第一通孔与第一凹槽相连通，所述第一通孔内滑动安装有第一支撑杆，所述第一支撑杆的一端延伸至第一通孔外，所述第一支撑杆位于第一通孔内的一端固定安装有固定杆，所述固定杆远离第一支撑杆的一端延伸至第一凹槽内，且固定安装有齿轮框。本实用新型中，该装置通过启动第一电机实现振动，提高污水处理的效率，再启第二电机通可以清理过滤装置内堆积的污染物，从而不让堆积物继续影响过滤的效率，不但提高了污水处理的效果，还节约了人力物力等成本。
权利要求书

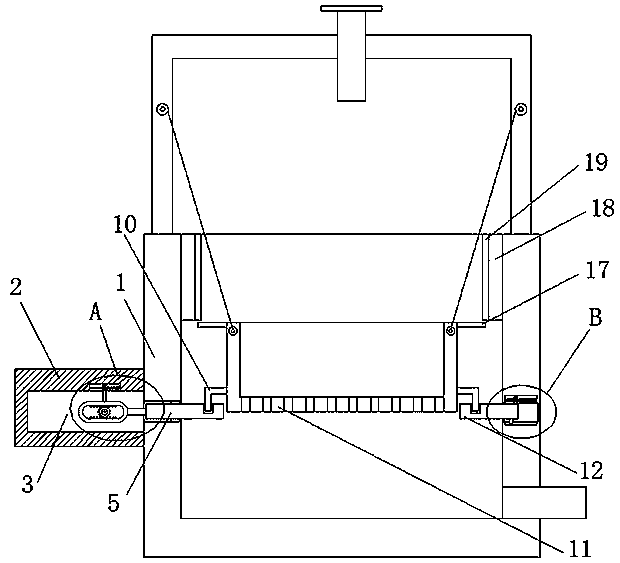

1.污水处理装置，包括箱体(1)，其特征在于：所述箱体(1)的一侧固定安装有固定座(2)，所述固定座(2)靠近箱体(1)的一侧开设有第一凹槽(3)，所述箱体(1)靠近固定座(2)的一侧开设有第一通孔(4)，所述第一通孔(4)与第一凹槽(3)相连通，所述第一通孔(4)内滑动安装有第一支撑杆(5)，所述第一支撑杆(5)的一端延伸至第一通孔(4)外，所述第一支撑杆(5)位于第一通孔(4)内的一端固定安装有固定杆(6)，所述固定杆(6)远离第一支撑杆(5)的一端延伸至第一凹槽(3)内，且固定安装有齿轮框(7)，所述齿轮框(7)的底部内壁与顶部内壁上均固定安装有条形齿条，所述第一凹槽(3)的一侧内壁上固定安装有第一电机(8)，所述第一电机(8)的输出轴上固定安装有位于齿轮框(7)内的圆盘(9)，所述圆盘(9)的一侧固定安装有半圆形齿条，半圆形齿条与相对应的条形齿条啮合，所述箱体(1)内设有过滤框(11)，所述过滤框(11)的两侧对称固定安装有L型杆(10)，所述第一支撑杆(5)的顶部开设有第一卡槽，所述箱体(1)远离固定座(2)一侧内壁上开设有第二凹槽(13)，所述第二凹槽(13)内滑动安装有第二支撑杆(12)，所述第二支撑杆(12)的一端延伸至第二凹槽(13)外，所述第二支撑杆(12)的顶部开设有第二卡槽，两个L型杆(10)远离过滤框(11)的一端分别延伸至第一卡槽与第二卡槽内，所述第二支撑杆(12)的顶部固定安装有固定块(15)，所述第二凹槽(13)的顶部内壁上开设有第一滑槽(14)，所述固定块(15)的顶部滑动安装在第一滑槽(14)内，所述第一滑槽(14)的两侧内壁上固定安装有同一个第一卡杆(16)，所述固定块(15)的一侧开设有第二通孔，所述第一卡杆(16)通过第二通孔与固定块(15)滑动连接，所述过滤框(11)的两侧对称固定安装有支撑块(17)，两个支撑块(17)分别位于两个L型杆(10)的正上方，所述箱体(1)的两侧内壁上对称安装有卡块(18)，两个卡块(18)相互靠近的一侧均开设有顶部与底部均为开口的第二滑槽(19)，两个支撑块(17)分别位于两个滑块的下方，两个支撑块(17)分别与两个第二滑槽(19)相适配。
2.根据权利要求1所述的污水处理装置，其特征在于：所述箱体(1)的顶部固定安装有支撑架，支撑架上对称固定安装有两个第二电机，所述第二电机的输出轴上固定套设有第一绕线轮，所述第一绕线轮上缠绕有绕线，两个绕线远离两个第一绕线轮的一端分别固定安装在过滤框(11)的两侧，所述箱体(1)远离固定座(2)的一侧设有出水管。
3.根据权利要求1所述的污水处理装置，其特征在于：所述第二凹槽(13)的底部内壁上开设有限位槽，所述第二支撑杆(12)底部固定安装有与限位槽滑动连接的第二限位块，所述第二限位块的底部嵌套有第二滚珠，所述第二滚珠与限位槽的底部内壁相接触。
4.根据权利要求1所述的污水处理装置，其特征在于：所述齿轮框(7)的顶部固定安装有第一限位块，所述第一限位块上开设有第三通孔，所述第一凹槽(3)的顶部内壁上开设有第三滑槽，所述第一限位块与第三滑槽滑动连接，所述第三滑槽内固定安装有第二卡杆，所述第二卡杆通过第三通孔与第一限位块滑动连接，所述第一限位块靠近箱体(1)的一侧焊接有套设在第二卡杆上的弹簧，所述弹簧远离第一限位块焊接在第三滑槽的内壁上。
5.根据权利要求1所述的污水处理装置，其特征在于：所述第一通孔(4)内固定安装有第一密封圈，所述第一支撑杆(5)与第一密封圈滑动密封连接，所述第二凹槽(13)内固定安装有第二密封圈，所述第二支撑杆(12)与第二密封圈滑动密封连接。
6.根据权利要求2所述的污水处理装置，其特征在于：所述支撑架的顶部设有进水管，所述进水管位于过滤框(11)的正上方。
说明书
污水处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种污水处理装置。
背景技术
污水处理是指为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。
但是，现有技术中，用于消防、绿化等污水处理装置多用于过滤树叶、垃圾等污染物，在处理的过程中容易造成过滤装置堵塞，会大大降低过滤的效率，造成人力、物力等不必要的成本浪费，为此，我们提出污水处理装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的污水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：污水处理装置，包括箱体，所述箱体的一侧固定安装有固定座，所述固定座靠近箱体的一侧开设有第一凹槽，所述箱体靠近固定座的一侧开设有第一通孔，所述第一通孔与第一凹槽相连通，所述第一通孔内滑动安装有第一支撑杆，所述第一支撑杆的一端延伸至第一通孔外，所述第一支撑杆位于第一通孔内的一端固定安装有固定杆，所述固定杆远离第一支撑杆的一端延伸至第一凹槽内，且固定安装有齿轮框，所述齿轮框的底部内壁与顶部内壁上均固定安装有条形齿条，所述第一凹槽的一侧内壁上固定安装有第一电机，所述第一电机的输出轴上固定安装有位于齿轮框内的圆盘，所述圆盘的一侧固定安装有半圆形齿条，半圆形齿条与相对应的条形齿条啮合，所述箱体内设有过滤框，所述过滤框的两侧对称固定安装有L型杆，所述第一支撑杆的顶部开设有第一卡槽，所述箱体远离固定座一侧内壁上开设有第二凹槽，所述第二凹槽内滑动安装有第二支撑杆，所述第二支撑杆的一端延伸至第二凹槽外，所述第二支撑杆的顶部开设有第二卡槽，两个L型杆远离过滤框的一端分别延伸至第一卡槽与第二卡槽内，所述第二支撑杆的顶部固定安装有固定块，所述第二凹槽的顶部内壁上开设有第一滑槽，所述固定块的顶部滑动安装在第一滑槽内，所述第一滑槽的两侧内壁上固定安装有同一个第一卡杆，所述固定块的一侧开设有第二通孔，所述第一卡杆通过第二通孔与固定块滑动连接，所述过滤框的两侧对称固定安装有支撑块，两个支撑块分别位于两个L型杆的正上方，所述箱体的两侧内壁上对称安装有卡块，两个卡块相互靠近的一侧均开设有顶部与底部均为开口的第二滑槽，两个支撑块分别位于两个滑块的下方，两个支撑块分别与两个第二滑槽相适配。
优选的，所述箱体的顶部固定安装有支撑架，支撑架上对称固定安装有两个第二电机，所述第二电机的输出轴上固定套设有第一绕线轮，所述第一绕线轮上缠绕有绕线，两个绕线远离两个第一绕线轮的一端分别固定安装在过滤框的两侧，所述箱体远离固定座的一侧设有出水管。
优选的，所述第二凹槽的底部内壁上开设有限位槽，所述第二支撑杆底部固定安装有与限位槽滑动连接的第二限位块，所述第二限位块的底部嵌套有第二滚珠，所述第二滚珠与限位槽的底部内壁相接触。
优选的，所述齿轮框的顶部固定安装有第一限位块，所述第一限位块上开设有第三通孔，所述第一凹槽的顶部内壁上开设有第三滑槽，所述第一限位块与第三滑槽滑动连接，所述第三滑槽内固定安装有第二卡杆，所述第二卡杆通过第三通孔与第一限位块滑动连接，所述第一限位块靠近箱体的一侧焊接有套设在第二卡杆上的弹簧，所述弹簧远离第一限位块焊接在第三滑槽的内壁上。
优选的，所述第一通孔内固定安装有第一密封圈，所述第一支撑杆与第一密封圈滑动密封连接，所述第二凹槽内固定安装有第二密封圈，所述第二支撑杆与第二密封圈滑动密封连接。
优选的，所述支撑架的顶部设有进水管，所述进水管位于过滤框的正上方。
与现有技术相比，本实用新型的有益效果是：首先，该装置通过箱体、固定座、第一凹槽、第一通孔、第一支撑杆、固定杆、齿轮框、第一电机、圆盘、L型杆、过滤框、第二支撑杆、第二凹槽、第一滑槽和固定块相配合，开启第一电机，输出轴逆时针运动，第一电机的输出轴带动圆盘逆时针转动，圆盘带动半圆形齿条逆时针转动，当半圆形齿条与底部条形齿条啮合时，半圆形齿条带动齿轮框向一侧水平运动，齿轮框带动固定杆向一侧运动，固定杆带动第一支撑杆向一侧运动，第一支撑杆带动L型杆向一侧运动，L型杆带动过滤框向一侧运动，过滤框带动L型杆向一侧运动，L型杆带动第二支撑杆向一侧运动，当半圆形齿条与顶部部条形齿条啮合时，该过程向相反的一侧运动，从而实现过滤框的振动，通过振动让堵塞过滤框过滤孔的堵塞物脱离过滤框的孔，防止堵塞造成的水流变慢，加快过滤的效率，当过滤物堆积较多时，通过箱体、固定座、第一电机、L型杆、过滤框、支撑块、卡块和第二滑槽相配合，停止第一电机，启动第二电机，第二电机带动第一绕线轮转动，第一绕线带动第二绕线轮转动，第二绕线轮带动过滤框向上运动，过滤框带动支撑块向上运动，支撑块在第二滑槽内向上滑动，当过滤框运动到顶部时，取出堆积物，再启第二电机通过第二滑槽放下过滤装置即可继续过滤，从而不让堆积物继续影响过滤的效率，不但提高了污水处理的效果，还节约了人力物力等成本。
