申请日2018.01.12
公开(公告)日2018.08.31
IPC分类号B01D33/11; B01D33/80; C02F1/00
摘要
本实用新型公开了一种真空污水分离箱及污水处理车。本实用新型通过在滚筒的侧壁外表面设置N条轨道，轨道远离所述滚筒的一端设有凸起部，所述箱体内部安装有N个滚轮组，每一滚轮组分别包括M个滚轮，每一滚轮组中各滚轮的径向处于同一水平面，各滚轮的外径面形成与所述凸起部相适应的凹槽，在所述滚筒在旋转时，各轨道的凸起部能够绕对应滚轮组中各滚轮的凹槽内旋转，从而避免了滚筒旋转出现磕碰的情况，延长了滚筒寿命。
权利要求书
1.一种真空污水分离箱，其特征在于，所述真空污水分离箱包括：箱体、驱动机构和滚筒;
所述滚筒设于所述箱体内，所述驱动机构与所述滚筒相连;
所述滚筒的侧壁外表面具有N条沿周向设置的轨道，所述轨道远离所述滚筒的一端设有凸起部，所述N为大于等于2的整数;
所述箱体内部安装有N个滚轮组，每一滚轮组分别包括M个滚轮，每一滚轮组中各滚轮的径向处于同一水平面，各滚轮的外径面形成与所述凸起部相适应的凹槽，所述M为大于等于3的整数。
2.如权利要求1所述的真空污水分离箱，其特征在于，各滚轮分别通过底座安装于所述箱体内部。
3.如权利要求2所述的真空污水分离箱，其特征在于，各底座分别为可调节底座。
4.如权利要求1～3中任一项所述的真空污水分离箱，其特征在于，所述驱动机构包括：动力提供设备、驱动齿轮和从动齿轮;
所述动力提供设备与所述驱动齿轮的轴心相连，所述驱动齿轮和从动齿轮相互啮合，所述从动齿轮设于所述滚筒的轴心处。
5.如权利要求4所述的真空污水分离箱，其特征在于，所述动力提供设备为电动机或液压马达。
6.如权利要求4所述的真空污水分离箱，其特征在于，所述从动齿轮沿轴向设有通孔，所述箱体的吸污口从所述通孔中穿过。
7.一种污水处理车，其特征在于，所述污水处理车包括：车体和权利要求1～6中任一项所述的真空污水分离箱，所述真空污水分离箱设于所述车体上。
说明书
真空污水分离箱及污水处理车
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种真空污水分离箱及污水处理车。
背景技术
随着社会的进步，科技的发展，人类的生活物质条件也越来越丰富，生活垃圾也越来越多，生活用水储存量也在逐渐的减少，目前全球都在制定节约用水、水源重复利用的规划，人们日常生活中也是要将有限的水源重复利用，随之产生了很多污水处理装置，这些污水处理装置都有一定净化污水的功能。
为实现对污水进行净化的灵活性，现有技术中出现了污水处理车，通常会采用污水分离箱中的滚筒来对污水进行过滤，通过滚筒高速旋转将污水和污物进行分离，但由于滚筒在高速旋转时非常容易出现磕碰的情况，导致滚筒寿命较短。
上述内容仅用于辅助理解本实用新型的技术方案，并不代表承认上述内容是现有技术。
实用新型内容
本实用新型的主要目的在于提供一种真空污水分离箱及污水处理车，旨在解决现有技术中滚筒在高速旋转时容易出现磕碰，导致滚筒寿命较短的技术问题。

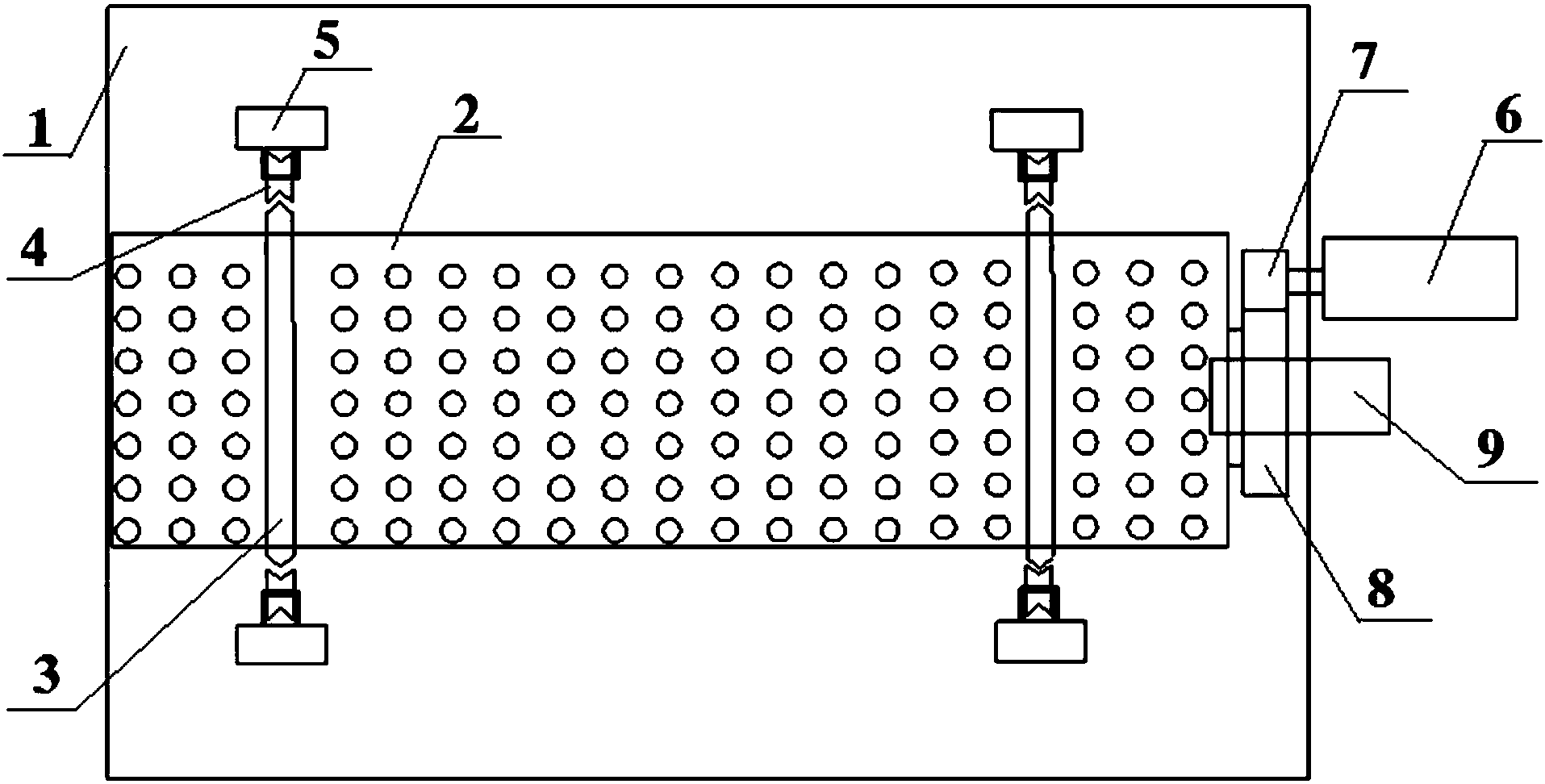

为实现上述目的，本实用新型提供一种真空污水分离箱，所述真空污水分离箱包括：箱体、驱动机构和滚筒;
所述滚筒设于所述箱体内，所述驱动机构与所述滚筒相连;
所述滚筒的侧壁外表面具有N条沿周向设置的轨道，所述轨道远离所述滚筒的一端设有凸起部，所述N为大于等于2的整数;
所述箱体内部安装有N个滚轮组，每一滚轮组分别包括M个滚轮，每一滚轮组中各滚轮的径向处于同一水平面，各滚轮的外径面形成与所述凸起部相适应的凹槽，所述M为大于等于3的整数。
优选地，各滚轮分别通过底座安装于所述箱体内部。
优选地，各底座分别为可调节底座。
优选地，所述驱动机构包括：动力提供设备、驱动齿轮和从动齿轮;
所述动力提供设备与所述驱动齿轮的轴心相连，所述驱动齿轮和从动齿轮相互啮合，所述从动齿轮设于所述滚筒的轴心处。
优选地，所述动力提供设备为电动机或液压马达。
优选地，所述从动齿轮沿轴向设有通孔，所述箱体的吸污口从所述通孔中穿过。
此外，为实现上述目的，本实用新型还提供一种污水处理车，所述污水处理车包括：车体和所述的真空污水分离箱，所述真空污水分离箱设于所述车体上。
本实用新型通过在滚筒的侧壁外表面设置N条轨道，轨道远离所述滚筒的一端设有凸起部，所述箱体内部安装有N个滚轮组，每一滚轮组分别包括 M个滚轮，每一滚轮组中各滚轮的径向处于同一水平面，各滚轮的外径面形成与所述凸起部相适应的凹槽，在所述滚筒在旋转时，各轨道的凸起部能够绕对应滚轮组中各滚轮的凹槽内旋转，从而避免了滚筒旋转出现磕碰的情况，延长了滚筒寿命。
