申请日2017.12.10
公开(公告)日2018.08.14
IPC分类号F16K51/00; C02F1/00
摘要
本实用新型公开了一种连有护罩的水处理阀，它是将罩筒的内腔和该内腔上端设有的通孔，依次插套在阀体的外表面和阀体上端控制杆的外圆上;罩筒外圆上设有的连接孔与阀体上的水孔相对应;将底板设有的中孔环套在阀体下端螺套的外圆上，并使该底板的下翻周边置于罩筒下端口的内腔中，将罩筒下端口内腔的周边向内上翻成U形槽，通过该U形槽将所述底板的下翻周边环扣固连于其中。经试验：在室外长期受风吹、日晒和雨雪侵蚀的恶劣环境下工作，通过在阀体外表面套装护罩保护，明显减轻了水处理阀体内橡胶密封件材质的老化，同现有技术相比：消除了阀体内各工位流道孔之间密封不严出现的串水现象，有效提高了水处理的加工质量和水处理阀的工作寿命。
权利要求书
1.一种连有护罩的水处理阀，其特征在于：将罩筒的内腔和该内腔上端设有的通孔，依次插套在阀体的外表面和阀体上端控制杆的外圆上;罩筒外圆上设有的连接孔与阀体上的水孔相对应;将底板设有的中孔环套在阀体下端螺套的外圆上，并使该底板的下翻周边置于罩筒下端口的内腔中，将罩筒下端口内腔的周边向内上翻成U形槽，通过该U形槽将所述底板的下翻周边环扣固连于其中。
2.根据权利要求1所述的连有护罩的水处理阀，其特征在于：所述罩筒外圆上连接孔的周边连有向内的翻边。
3.根据权利要求1或2所述的连有护罩的水处理阀，其特征在于：所述底板与阀体下端面相接。
4.根据权利要求3所述的连有护罩的水处理阀，其特征在于：所述罩筒是采用304不锈钢板冲压拉伸制成。
说明书
连有护罩的水处理阀
技术领域
本实用新型涉及水处理装置的辅件;具体涉及一种连有护罩的水处理阀。
背景技术
现有技术中的水处理阀，因工作场所不同，时常要与安装在室外的水处理装置配套连接工作。在长期恶劣的室外环境下，经受风吹、日晒和雨雪侵蚀，裸露在外的水处理阀体内的橡胶密封件的材质，极易老化收缩变形失去弹性密封作用，造成阀体内各工位流道孔之间密封不严出现串水现象，严重降低了水处理的加工质量和水处理阀的工作寿命。
实用新型内容
针对上述现有技术存在的不足，本实用新型的目的在于提供一种连有护罩的水处理阀，旨在提高水处理的加工质量和水处理阀的工作寿命。

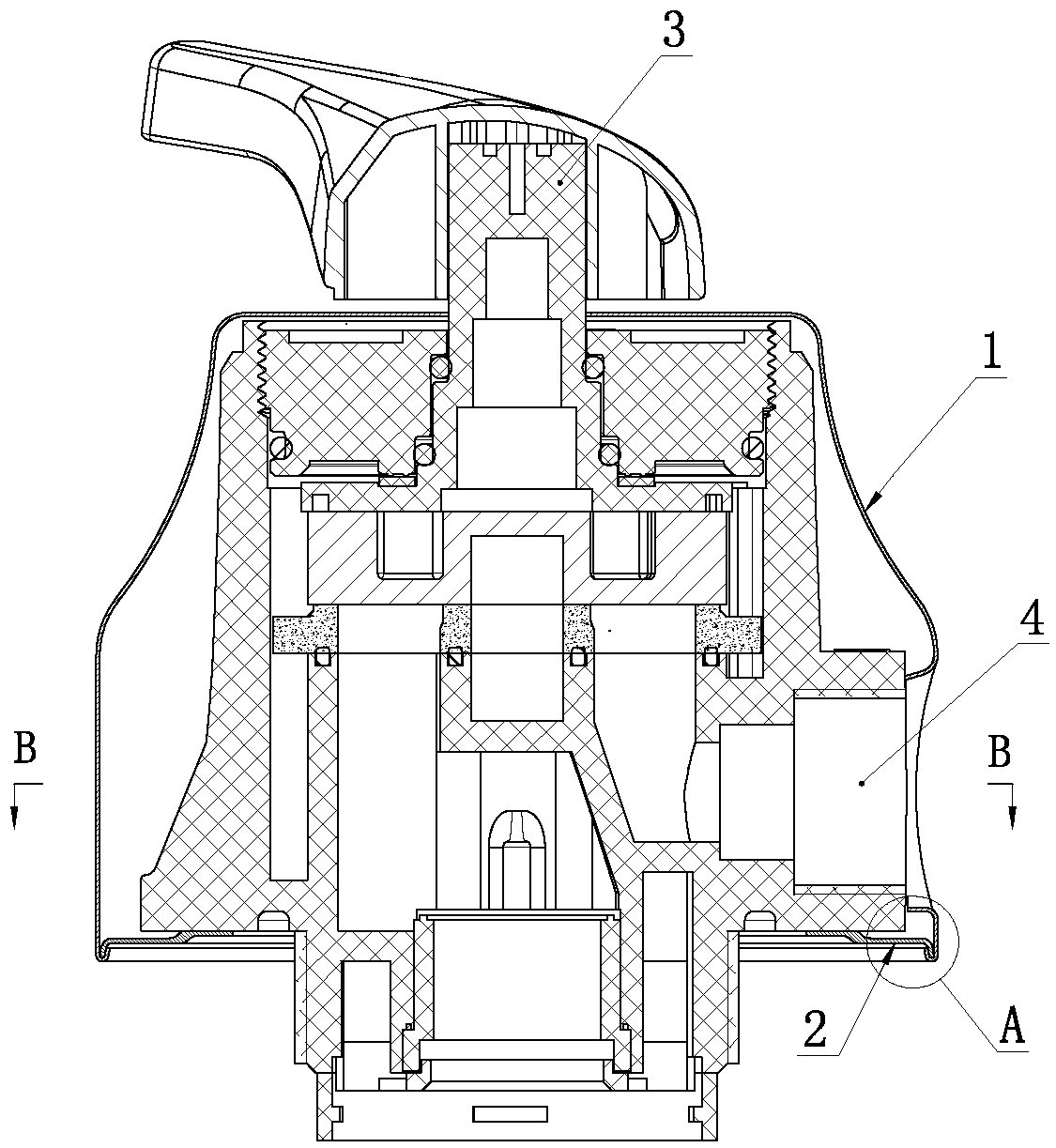

为实现上述目的，本实用新型的技术方案是这样实现的，这种连有护罩的水处理阀，它是将罩筒的内腔和该内腔上端设有的通孔，依次插套在阀体的外表面和阀体上端控制杆的外圆上;罩筒外圆上设有的连接孔与阀体上的水孔相对应;将底板设有的中孔环套在阀体下端螺套的外圆上，并使该底板的下翻周边置于罩筒下端口的内腔中，将罩筒下端口内腔的周边向内上翻成U形槽，通过该U形槽将所述底板的下翻周边环扣固连于其中。
优选地，所述罩筒外圆上连接孔的周边连有向内的翻边。
优选地，所述底板与阀体下端面相接。
优选地，所述罩筒是采用304不锈钢板冲压拉伸制成。
本实用新型采取上述结构，经试验：在室外长期受风吹、日晒和雨雪侵蚀的恶劣环境下工作，通过在阀体外表面套装护罩保护，明显减轻了水处理阀体内橡胶密封件材质的老化，同现有技术相比：消除了阀体内各工位流道孔之间密封不严出现的串水现象，有效提高了水处理的加工质量和水处理阀的工作寿命。
