申请日2018.01.12
公开(公告)日2018.09.25
IPC分类号C02F9/06
摘要
本实用新型公开了一种污水处理板，包括装置主体、电解腔和过滤层，装置主体的左侧设有进水口，进水口嵌入设置在装置主体中，装置主体的右侧设有排水口，排水口嵌入设置在装置主体中，装置主体的下方设有开口扶手，开口扶手与装置主体无缝焊接。该种污水处理板，设有超滤膜层，当污水穿过过滤层时，进入到超滤膜层里面，由于水的压力作用，水依次通过超滤膜层里面的一层一层细小的滤膜束，此时细小的滤膜束会把污水里面的细微杂质滤出，处理完的污水再经过活性炭层里面，通过设有的活性炭吸附和杀毒，最后从右侧的排水口流出，从而解决了处理效果不够明显的问题。
权利要求书

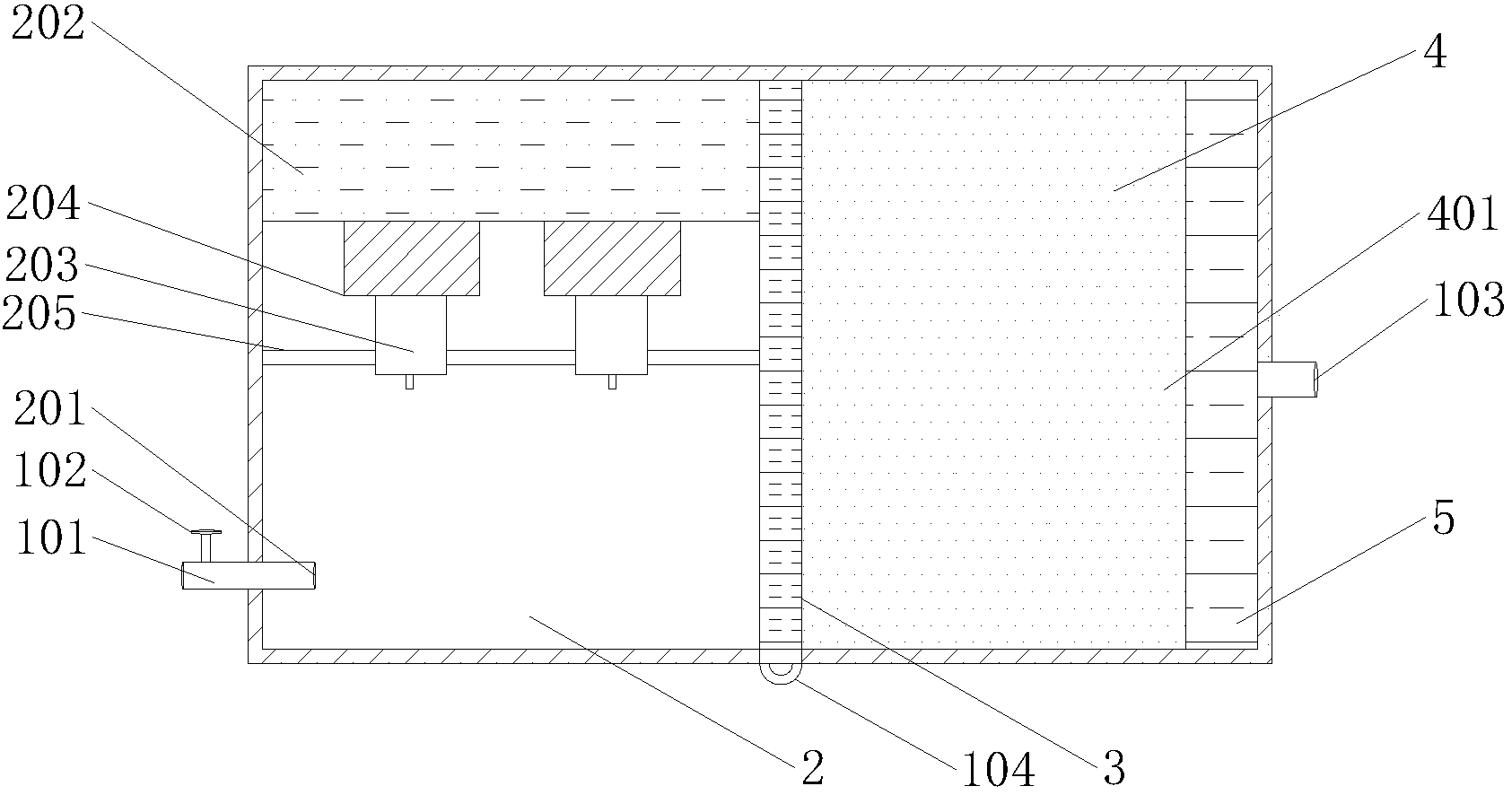

1.一种污水处理板，包括装置主体(1)、电解腔(2)和过滤层(3)，其特征在于：装置主体(1)的左侧设有进水口(101)，所述进水口(101)嵌入设置在装置主体(1)中，所述装置主体(1)的右侧设有排水口(103)，所述排水口(103)嵌入设置在装置主体(1)中，所述装置主体(1)的下方设有开口扶手(104)，所述开口扶手(104)与装置主体(1)无缝焊接，所述装置主体(1)的内壁左侧设有电解腔(2)，所述电解腔(2)与装置主体(1)无缝焊接，所述电解腔(2)的上方设有蓄电池(202)，所述蓄电池(202)与电解腔(2)通过螺母固定连接，所述蓄电池(202)的底部两侧分别设有电极(203)，两个所述电极(203)均与蓄电池(202)通过螺母固定连接，所述电解腔(2)的上方设有防水层(205)，所述防水层(205)嵌入设置在电解腔(2)中，所述装置主体(1)的内壁中部设有过滤层(3)，所述过滤层(3)与装置主体(1)无缝焊接，所述过滤层(3)内壁设有固定片(302)，所述固定片(302)与过滤层(3)无缝焊接，所述装置主体(1)的内壁右侧设有超滤膜层(4)，所述超滤膜层(4)与装置主体(1)无缝焊接。
2.根据权利要求1所述的一种污水处理板，其特征在于：所述装置主体(1)的顶部设有止水阀门(102)，且止水阀门(102)嵌入设置在装置主体(1)中。
3.根据权利要求1所述的一种污水处理板，其特征在于：所述进水口(101)的左侧设有由不锈钢材料制成的筛网(201)，且筛网(201)与进水口(101)通过螺母固定连接。
4.根据权利要求1所述的一种污水处理板，其特征在于：所述电极(203)的顶部设有电极固定板(204)，且电极固定板(204)嵌套设置在电极(203)中。
5.根据权利要求1所述的一种污水处理板，其特征在于：所述过滤层(3)的中部设有无纺布(301)，且无纺布(301)与过滤层(3)紧密贴合。
6.根据权利要求1所述的一种污水处理板，其特征在于：所述超滤膜层(4)的内部设有滤膜束(401)，且滤膜束(401)与超滤膜层(4)紧密贴合。
7.根据权利要求1所述的一种污水处理板，其特征在于：所述超滤膜层(4)的右侧设有活性炭层(5)，且活性炭层(5)与超滤膜层(4)紧密贴合。
说明书
一种污水处理板
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理板。
背景技术
随着时代和科技的发展，人民生活水平日益提高，人类对生存环境的要求也越来越高，水资源的污染已经成为社会最关注的问题之一，大量的污水排放，进一步破坏了水环境，特别是一些化工企业，污水在不经过处理的情况下直接排放到河道中，严重破坏了环境，影响了人们的生产和生活。
但现有的污水处理设备，其污水处理的效率较低，并且处理的效果不够的明显，经常处理后的污水里面还有大量的杂志与污染物，也无法对工业用水循环再利用，而且污水处理设备经常容易堵塞，导致设备损坏大大的影响了工作效率。
所以，如何设计一种污水处理板，成为我们当前要解决的问题。
实用新型内容
本实用新型的目的在于提供一种污水处理板，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理板，包括装置主体、电解腔和过滤层，装置主体的左侧设有进水口，所述进水口嵌入设置在装置主体中，所述装置主体的右侧设有排水口，所述排水口嵌入设置在装置主体中，所述装置主体的下方设有开口扶手，所述开口扶手与装置主体无缝焊接，所述装置主体的内壁左侧设有电解腔，所述电解腔与装置主体无缝焊接，所述电解腔的上方设有蓄电池，所述蓄电池与电解腔通过螺母固定连接，所述蓄电池的底部两侧分别设有电极，两个所述电极均与蓄电池通过螺母固定连接，所述电解腔的上方设有防水层，所述防水层嵌入设置在电解腔中，所述装置主体的内壁中部设有过滤层，所述过滤层与装置主体无缝焊接，所述过滤层内壁设有固定片，所述固定片与过滤层无缝焊接，所述装置主体的内壁右侧设有超滤膜层，所述超滤膜层与装置主体无缝焊接。
进一步的，所述装置主体的顶部设有止水阀门，且止水阀门嵌入设置在装置主体中。
进一步的，所述进水口的左侧设有由不锈钢材料制成的筛网，且筛网与进水口通过螺母固定连接。
进一步的，所述电极的顶部设有电极固定板，且电极固定板嵌套设置在电极中。
进一步的，所述过滤层的中部设有无纺布，且无纺布与过滤层紧密贴合。
进一步的，所述超滤膜层的内部设有滤膜束，且滤膜束与超滤膜层紧密贴合。
进一步的，所述超滤膜层的右侧设有活性炭层，且活性炭层与超滤膜层紧密贴合。
与现有技术相比，本实用新型的有益效果是：该种污水处理板，设有电极，当污水通过进水口进入到电解腔时，首先经过进水口设有的筛网过滤，此时打开开关，蓄电池开始为其下方的电极提供电能，此时电极开始工作，对电解腔内部的污水进行放电，通过点解杀菌，有些含有金属离子的杂质会被电解成一团，再经过过滤层即可过滤出来，从而解决了处理效率低的问题，设有无纺布，当电解后的污水从电解腔出来时，进入到过滤层，此时污水穿过过滤层中的无纺布，由于水的压力作用，杂质会被滤出，而污水会继续进入到超滤膜层，当无纺布层杂质很多需要处理时，将开口扶手上的螺母拧开，抽出无纺布，更换无纺布放入至过滤层内部的固定片中，关闭开口扶手即可完成操作，从而解决了设备容易堵塞的问题，设有超滤膜层，当污水穿过过滤层时，进入到超滤膜层里面，由于水的压力作用，水依次通过超滤膜层里面的一层一层细小的滤膜束，此时细小的滤膜束会把污水里面的细微杂质滤出，处理完的污水再经过活性炭层里面，通过设有的活性炭吸附和杀毒，最后从右侧的排水口流出，从而解决了处理效果不够明显的问题。
